14-штырьковый разъем

Разделение половинок разъема

• Надавите фиксатор на гнездовой части и разделите половинки разъема.
• Если необходимо, используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Осторожно: > При разделении никогда не тяните за кабели. Используйте инструмент для снятия выводов.

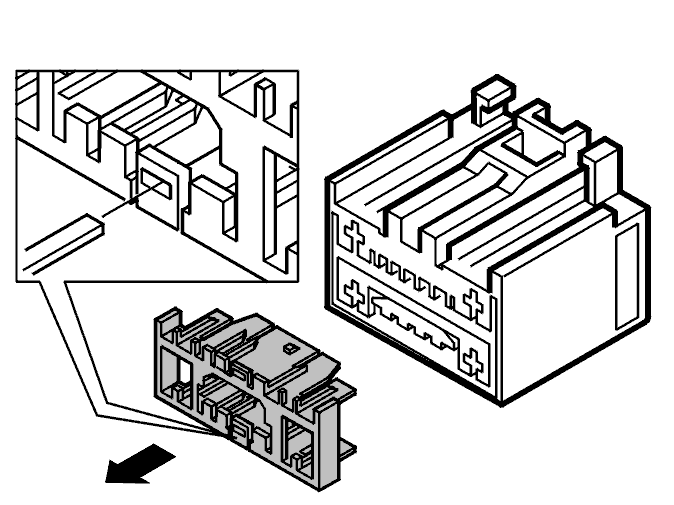

Извлеките кабельный вывод, штырьковая часть

• Освободите переднюю секцию на штырьковой части потянув задние фиксаторы, и в то же время нажимая секцию корпуса вперед.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

Извлеките кабельный вывод, гнездовая часть

• Освободите переднюю секцию на гнездовой части, подняв передние фиксаторы, и в то же время оттягивая секцию корпуса вперед.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE).

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 916 8519, 916 8517, 916 8527, 916 8529, 916 8533, 916 8537. > > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 916 8518, 916 8526, 916 8528, 916 8532, 916 8534, 916 536.

• Установите уплотнение одного провода на кабельный вывод, см.Уплотнения sws и заглушки.
• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Освободите передние секции штырьковой и гнездовой части.
• Соберите половинки разъема.
