Зрительная проверка подушек SIPS

Замыкание подушки SIPS

Замкните подушку SIPS следующим образом с устройством безопасности транспортировки:

• Поднимите вверх панель:
• Снимите устройство безопасности транспортировки из панели.
• Подсоедините устройство безопасности транспортировки к модулю датчика.

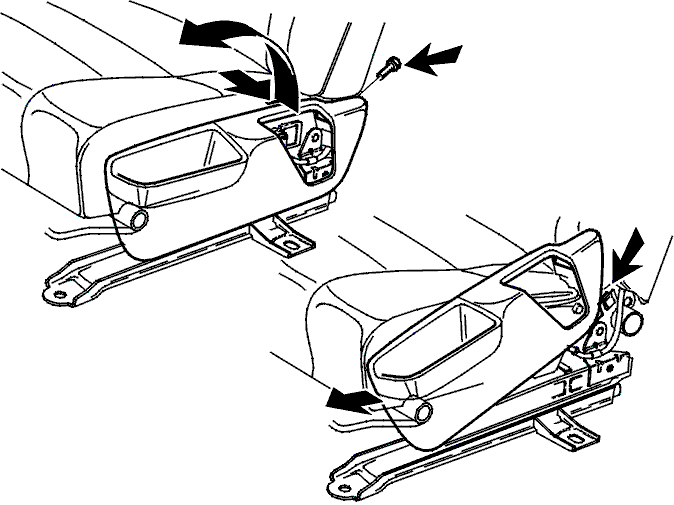

Снятие боковой панели сидения

• Снимите винт в задней части, слегка потяните панель вбок и оттяните ее от суппорта.
• Снимите панель, повернув ее вперед.

Проверка системы подушки SIPS

• Проведите зрительную проверку обнаженной части цепи зажигания.

Если имеется видимое повреждение модуля датчика, действуйте в соответствии с приведенной ниже процедурой:

• Снимите левые и правые драпировочные хомуты в модуле датчика и потяните драпировку вверх.

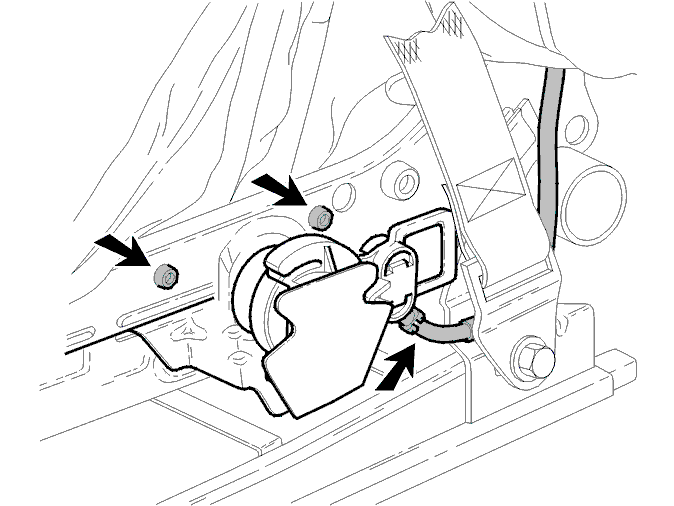

• Снимите два болта и выньте, выворачивая, модуль датчика в передней части.

Проверка модуля датчика

• Удалите винт и модуль датчика с суппорта.
• Снимите устройство безопасности транспортировки.

Внимание: Работайте очень осторожно, поскольку подушка SIPS не замкнута! Не оказывайте какое-либо давление извне на модуль датчика. Не повредите или нанесите зазубрины на алюминиевую крышку на модуле датчика.

• Измерьте высоту модуля пассажира.Она должна составлять не менее 27.0 мм.
• Поместите устройство безопасности транспортировки над модулем датчика. Измерьте высоту модуля датчика в соответствии с рисунком.Она должна составлять не менее 27.0 мм.

Если подушка SIPS неисправна

• Замнеите на полностью новую подушку SIPS. См. операции Подушка SIPS в сидении, замена .

Если подушка SIPS в порядке

• Установите удаленные части следующим образом:

Установка модуля датчика

• Поместите модуль датчика в суппорте так, чтобы проводка была направлена вниз.Момент затяжки 3 Нм.
• Установите датчик на сидении при помощи двух болтов.
• Поместите драпировку и закрепите ее при помощи двух зажимов, слева и справа от модуля датчика.
• Для закрепления зажимов используйте специальные плоскогубцы, P/N 1158962-9.

Установка боковой панели к сидению

• Поместите панель на передней части через рамку.
• Поверните панель к рамке на передней части.
• В то же время поместите хомут панели через суппорт или хомут в панель.
• Закрепите панель в задней части при помощи винта.

Отмыкание подушки SIPS

Отомкните подушку SIPS следующим образом:

• Снимите устройство безопасности транспортировки из модуля датчика.
• Поместите устройство безопасности транспортировки в держатель внутри панели.
• Замените панель.
