Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | D4192T3 | 2001–2004 |
| S40 (-04) | D4192T4 | 2001–2004 |
| V40 (-04) | D4192T3 | 2001–2004 |
| V40 (-04) | D4192T4 | 2001–2004 |
Специальные инструменты
- 🔧 INDIKATORKLOCKA 0-10 MM
- 🔧 HÅLLARE (INDIKATORKLOCKA/TILL 5811)
- 🔧 MAGNETSTATIV
Примечание: Тщательно измерьте зазор клапанов, так как регулировка клапанов означает демонтаж распредвала, что является очень трудоемкой процедурой.
Подготовка
- Снимите кожух двигателя.
- Снимите крышку клапанной коробки (3 х Torx 50 и шайбы).
- Снимите прокладку.
- Поверните руль вправо. Снимите защитный кожух около ременного шкива коленвала.
- Поверните коленвал до положения ВМТ для цилиндра 1 (сторона маховика). Оба кулачка на распредвале к цилиндру 1 должны быть повернуты вверх.
Я№ютх№ър чрчю№р ъырярэют
- Двигатель должен быть холодным (± 20°C)

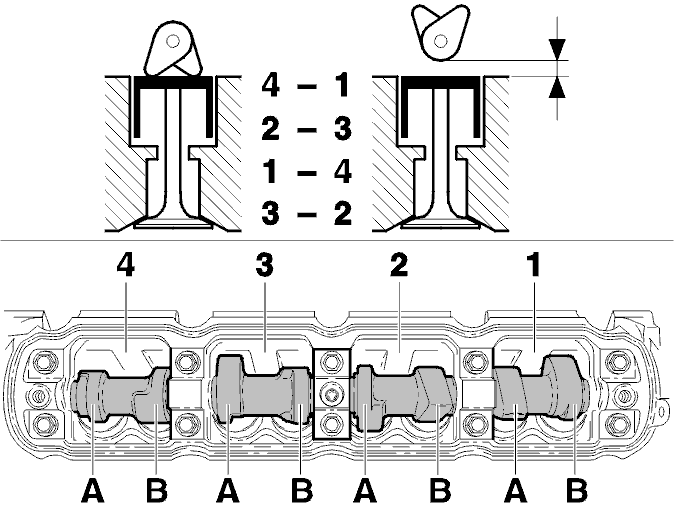

- Зазор клапанов должен проверяться в следующем порядке.
Примечание: Проверьте зазор всех клапанов и запишите значения.
Они должны быть:
| Цилиндр в точке равновесия | Проверяемый цилиндр |
|---|---|
| 4 | 1 |
| 2 | 3 |
| 1 | 4 |
| 3 | 2 |
| Холодный двигатель | Проверка | Регулировка |
|---|---|---|
| A | выпуск, в мм | 0.35 - 0.45 |
| B | впуск, в мм | 0.15 - 0.25 |
- Сравните значения клапанов с указанными значениями. Если они находятся за допустимыми пределами, демонтируйте распредвал и замените ролики толкателя.
Демонтаж распредвала
Демонтируйте распредвал, чтобы отрегулировать зазор клапанов согласно арёя№хфтры, чрьхэр.
Демонтаж ролика толкателя
Демонтируйте ролики толкателя, которые будут заменены, и разложите их в стороне в правильном порядке.
Рассчет толщины толкателя клапана
Должны быть:
| выпуск, мм | 0.40 |
|---|---|
| впуск, мм | 0.20 |
Пример
Если измеренный зазор клапана равен 0,25 мм, а требуемый зазор клапана равен 0,40 мм, то толкатель клапана надо заменить на толкатель, который на 0,15 мм тоньше.Измерьте толщину толкателя клапана с помощью специальных инструментов🔧 INDIKATORKLOCKA 0-10 MM,🔧 HÅLLARE (INDIKATORKLOCKA/TILL 5811)ш🔧 MAGNETSTATIV.Всегда используйте новый толкатель клапана.Толкатель клапана имеет различную толщину, от 7,550 мм до 8,150 мм, которая увеличивается с шагом в 0,025 мм.
Подсказка: В предельных случаях используйте более тонкий толкатель клапана, чтобы увеличить зазор.
Монтаж нового толкателя клапана
Смажьте толкатели клапанов маслом перед их монтажом.
Монтаж распредвала
Смонтируйте распредвал после регулировки зазора клапанов согласно арёя№хфтры, чрьхэр.
Заключительные операции
- Всегда используйте новую прокладку.
- Смонтируйте крышку клапанной коробки, момент затягивания12 Нм.
Примечание: Проверьте, чтобы прокладка все еще сидела на нужном месте.
- Смонтируйте кожух двигателя, момент затягивания10 Нм.Запустите двигатель и проверьте функционирование.
