Замок задней двери

Снятие панели задней двери

• Снимите панель задней двери, см. раздел Задняя дверь автофургона.

Снимите изоляцию частично

• Осторожно снимите изоляцию.

Снятие направляющей окна

• Продвиньте окна вверх.
• Выверните винт из защитной панели (В) (torx 25).
• Снимите панель снаружи.
• Выверните винты (А) (2х).
• Снимите полоску из пенопласта (С).
• Вытяните уплотнительную накладку из направляющей и подвиньте ее вверх.
• Потяните направляющую окна вниз и снимите ее.

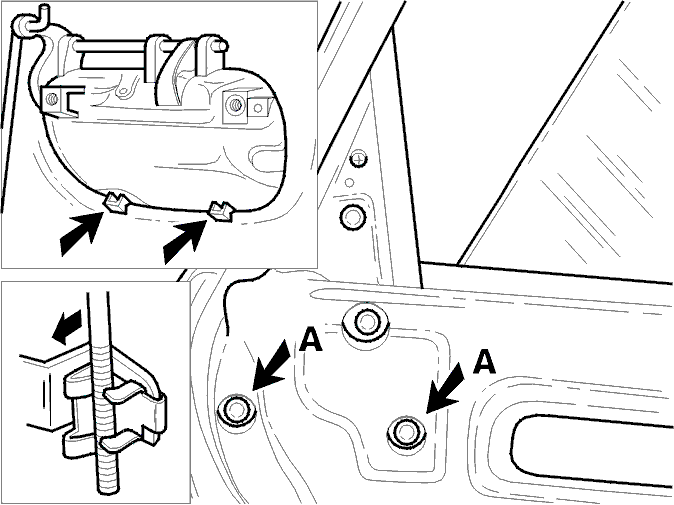

Снятие рукоятки (не для узла внутреннего замка)

• Вдавите тягу внутрь и снимите с внутреннего фиксатора зажима.
• Выньте заглушку на задней стороне из пластины двери.
• Выверните болты (А) (2х) и снимите защитную панель сбоку.
• Вдавите фиксирующие шпонки внизу.
• Снимите рукоятку вверх.
• Выньте стальную защитную панель из двери.

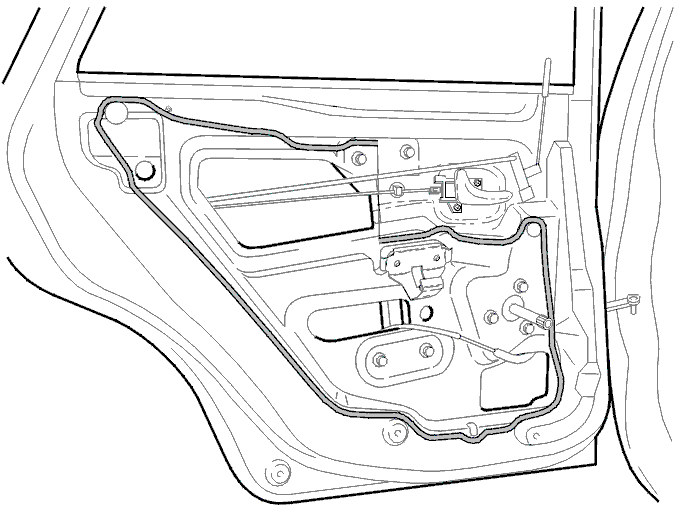

Снятие узла внутреннего замка

• Отсоедините и выньте тягу открывания, нажимая его вовнутрь, а затем назад.
• Полностью вытяните устройство запирания из установочного стержня.
• Отверните самонарезающие винты (2х) и снимите тягу (выгибая) из направляющей.
• Выньте переднюю боковую направляющую из двери.
• Отсоедините тягу от направляющей и продвиньте направляющую вперед.
• Отсоедините тягу направляющей от внутреннего замка.

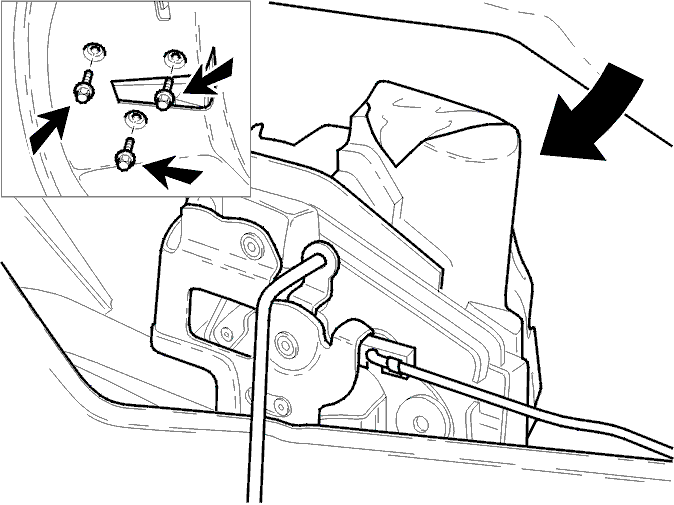

• Отверните винты (3х) из внутреннего замка.
• Сдвинте внутренний замок, направляющую тягу вперед.
• Отсоедините тягу ручки открывания от замка.
• Откройте зажим и снимите запирающее устройство.
• Отсоедините разъем(ы) (1 или 2).
• Выньте внутренний замок через верхнее отверстие.

Установка узла внутреннего замка

• Вставьте замок в сборе через верхнее отверстие в двери.
• Подсоедините электрическую проводку к разъемам.
• Поместите замок перед верхним отверстием.
• Поместите и зацепите тягу запирающего устройства, и закрепите с помощью зажима.
• Зацепите ручку открывания.

Примечание: Сдвиньте тягу ручки открывания вперед.

• Поместите замок (внутренний на место).
• Поместите винты (3) и затяните их до 6 Н·м.

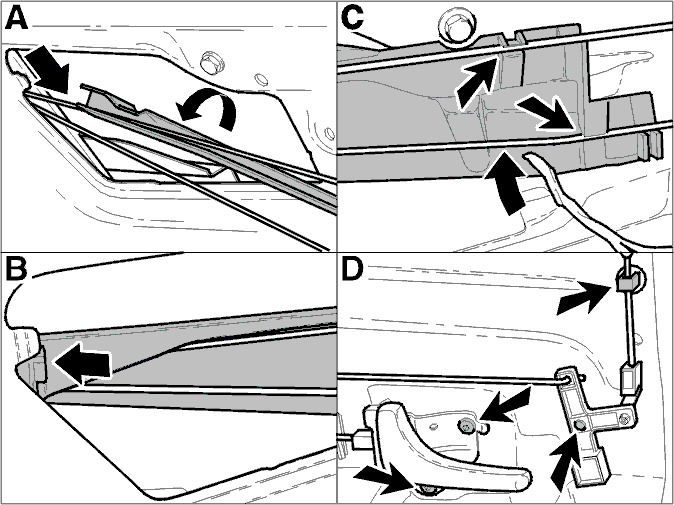

Установка направляющей пластины

• Переверните крышку вверх дном.
• Переместите тягу запирающего устройства с задней стороны в панель направляющей.
• Поверните пластину вверх дном снова.
• Переместите тягу запирающего устройства с передней стороны в панель направляющей.
• Передвиньте панель назад поверх кромки у дверной панели.
• Вставьте крышку с передней стороны в дверь.
• Поместите ручку открывания в панель направляющей и установите винты (2).
• Поместите запирающее устройство на штифт и зацепите в зажиме.
• Поместите тягу внешней рукоятки (вдавите тягу в зажим).
• Проверьте функционирование.
• Затяните винты ручки открывания и проверьте.

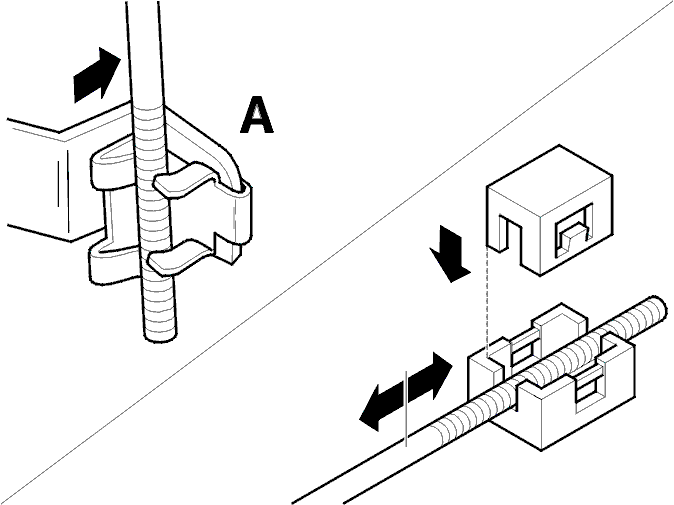

Регулировка тяг

• Поверните в положение запирания и снова отоприте.
• Вытолкните блок из зажима и отрегулируйте тягу.
• Снимите блокирующее устройство.
• Поместите тягу в регулятор.
• Вдавите блокирующее устройство.

Тяга А:

• Снимите тягу с зажима.
• Расположите замок и вдавите стержень.

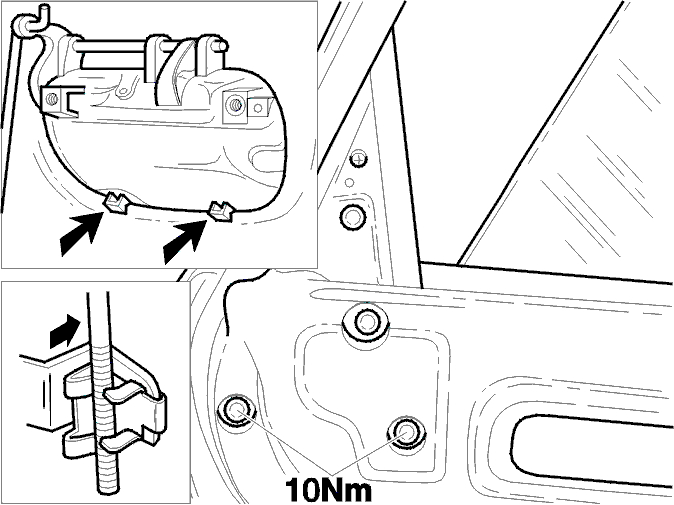

Установка рукоятки

• Очистите поверхность крепления.
• Поместите крышку на место в двери.
• Установите держатель на место, прикрепите защитную панель болтами (2).Используйте новые болты или очистите старые, и нанесите немного стопорящей жидкости, номер 1161053.Момент затяжки: 10 Н·м
• Потяните тягу вниз и вдавите в зажим на внутреннем замке.
• Установите заднюю заглушку.
• Проверьте функционирование.

Примечание: Чтобы установить самый задний болт, нажмите внутренний фиксатор крышки немного вниз.

Установка направляющей окна

• Смажьте уплотнительную накладку и направляющую.
• Подвиньте направляющую снизу внутрь.
• Установите согласно отверстиям и затяните болты до 10 Н·м.
• Поместите уплотнительную накладку в направляющую.
• Поместите наружную крышку и установите винт.
• Вставьте изоляцию двери на место.
• Поместите кусок пенопласта обратно на направляющую.
