Задняя дверь автофургона (2000)

Регулировка дверей

Общая информацияДвери должны открываться и закрываться легко.Края дверей должны быть заподлицо с наружной поверхностью автомобиля.Все двери могут быть отрегулированы у запорной планки и у петли.

Регулировка задних дверей

• Ослабьте четыре винта на боковой стороне стойки В. Отрегулируйте дверь.

Задняя дверь может регулироваться с обеих сторон при помощи петли.Затяните винт. Затяните до 21 Н·м.

Регулировка запорной планки

• Ослабьте винты так, чтобы запорную планку можно было сдвинуть.

Убедитесь, что дверь не опирается на запорную планку. Убедитесь, что запорная планка не выжимает дверь вверх.

• Оттяните и удерживайте ручку двери. Убедитесь, что дверь может открываться и закрываться без заедания
• Убедитесь, что дверь закрывается должным образом. Убедитесь, что дверь находится заподлицо с кузовом автомобиля.

Затяните винты. Затяните до 21 Н·м.

Установка и снятие панели двери с задних дверей

Снимите:

• Закройте окно двери водителя
• Осторожно снимите заднюю угловую секцию (А)
• Выверните самонарезающий винт (В) у ручки открывания. Снимите крышку (С) с передней части
• Снимите крышку (D) и выверните самонарезающий винт (Е) из ручки двери
• Окна с сервоприводом стекла:Снимите выключатель и отсоедините разъем.Стяните ручку стеклоподъемника (крепится зажимом). Отведите панель от ручки. Поднимите зажим (используйте ткань, чтобы снять зажим, если ручка трудно снимается)
• Снимите крышки и выверните самонарезающие винты на обратной стороне панели (D)
• Вытяните панель из зажима снизу и поднимите вверх.Не повредите молдинг.

Новые панели поставляются без отверстий для ручных кривошипно-шатунных механизмов. Если необходимо, отверстия следует сделать. Инструкции по выполнению этого поставляются с новой панелью.Возможно будет трудно определить центральную точку (А). На иллюстрации показано, где расположен центр для проделывания отверстия.

Установите:

• Установите молдинг в правильное положение, если необходимо
• Установите панель и вдавите нижний зажим панели
• Проложите проводку мимо окна с сервоприводом стекла
• Установите крышку (C). Установите винт (В)
• Установите ручку и подсоедините проводку (если необходимо).Затяните винт. Установите крышку (D)
• Установите винт (Е) на обратной стороне. Закрепите крышку (D)
• Установите зажим на ручке открывания двери. Установите разделительное кольцо. Придавите ручку открывания двери к валу
• Установите заднюю угловую секцию (А).

Установка и снятие петель задней двери

Снимите петлю с задней двери

• Откройте переднюю дверь
• Ослабьте 4 винта, удерживающие петлю. Снимите петлю.

Установите петлю для задней двери.

Примечание: Очистите сопрягаемые поверхности перед установкой.

Окрасьте петлю распылителем в правильный цвет перед установкой.

• Петля и винты крепления
• Расположите петлю и дверь. Затяните винты.Затяните до: 21 Н·м
• Отрегулируйте дверь. См.Регулировка задних дверей.

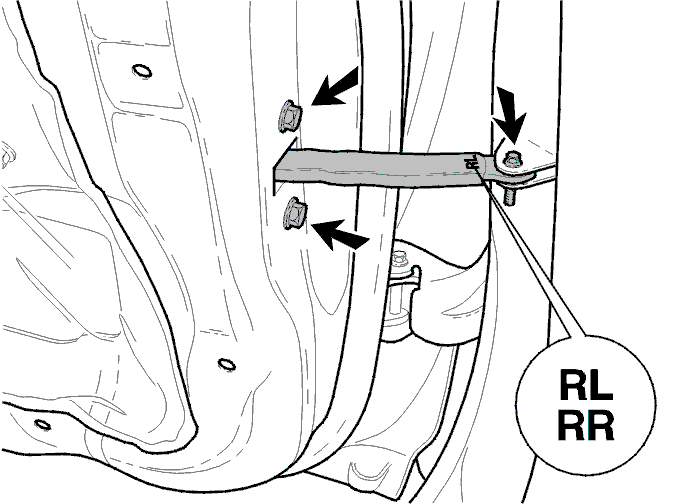

Установка и снятие ограничителей задней двери

Снимите ограничитель двери с задней двери:

• Снимите панель двери. Смотрите раздел Установка и снятие панели двери с задних дверей
• Осторожно отделите изоляцию из пеноматериала снизу
• Нажмите находящийся под напряжением стопорный штифт вверх (сожмите штифт, если необходимо)
• Выверните винты и выдвиньте ограничитель двери через самое нижнее отверстие в двери.

Установите ограничитель задней двери

• Смажьте новый ограничитель двери смазкой номер 1161236
• Очистите сопрягаемую поверхность
• Установите ограничитель двери. Затяните винты пальцами.

Затяните винты до: 10 Н·м.

Примечание: Установите натяжной штифт так, чтобы отверстие располагалось вдоль прокладки.

• Установите натяжной штифт
• Установите пластмассовый защитный элемент на ограничитель двери (если применимо)
• Установите панель в заднюю дверь. Смотрите раздел Установка и снятие панели двери с задних дверей.

Установка и снятие двери в сборе

Снимите дверь целиком:

• Отметьте положение петли
• Снимите находящийся под напряжением стопорный штифт (сожмите штифт, если необходимо)
• Снимите крышку жгута проводов со стойки В
• Отсоедините крышку над жгутом проводов. Отсоедините разъем (вдавите выступ)
• Выверните винты на боковой поверхности двери.

Установка двери целиком:

• Очистите сопрягаемые поверхности
• Установите дверь согласно маркировке. Затяните винты пальцами
• Установите натяжной штифт для прокладки.

Примечание: Установите натяжной штифт так, чтобы он проходил вдоль прокладки.

• Подсоедините разъем. Установите крышку над жгутом проводов в стойке В
• Проверьте функционирование
• Отрегулируйте дверь. См.Регулировка задних дверей.

Момент затяжки для винтов петли: 21 Н·м.

Примечание: При работе с новыми дверьми сначала снимите приваренную шайбу с петли. Обработайте петлю антикоррозийным составом.
