Замок, багажник и петли

Крышка

Снимите задние фонари согласно Замена задних фонарей, 4-дверные. Раздел 3 (35-38), Освещение, измерительные приборы и другое электрическое оборудование, S70/V70.Ослабьте 2 винта на 10 мм.8 зажимов на нижнем крае.

Снятие облицовочной накладки

Используйте инструмент для уплотнения с обратной стороны накладки.

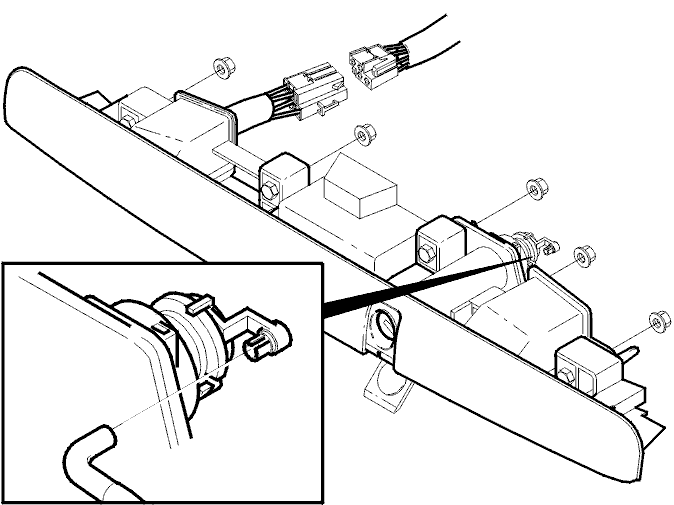

Снятие ручки

• Отверните 5 гаек на 10 мм, M6
• Отсоедините разъем
• Отсоедините звено.

Снятие цилиндра замка

Вытяните штифт (А), чтобы снять цилиндр замка.

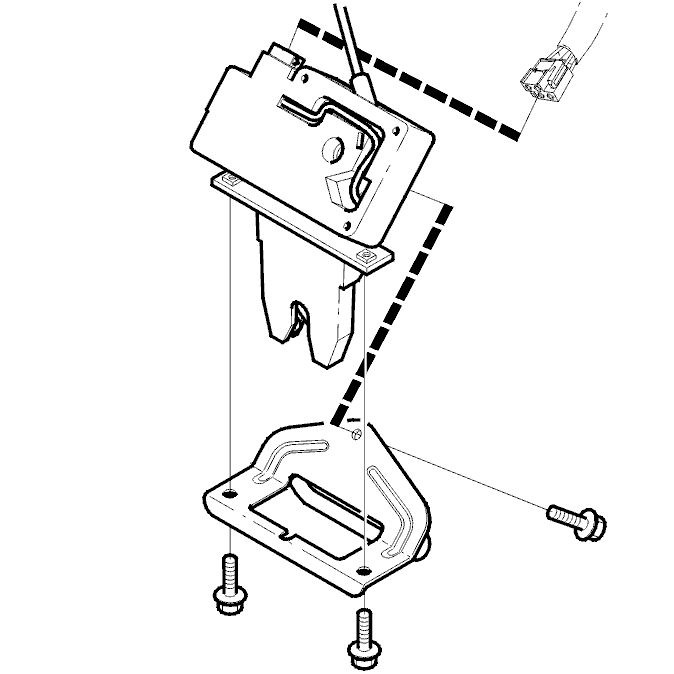

Снятие узла замка

• Снимите звукоизоляцию, сняв зажимы
• Выверните 3 винта
• Отсоедините разъем.

Газовый амортизатор

Снимите:

• Внутреннюю панель стойки C/D Панели стоек A, B, C/D и балки крыши
• Вещевую полку
• Газовые стойкиВыдавите переднее крепление (шаровой шарнир). Освободите зажим на заднем креплении.

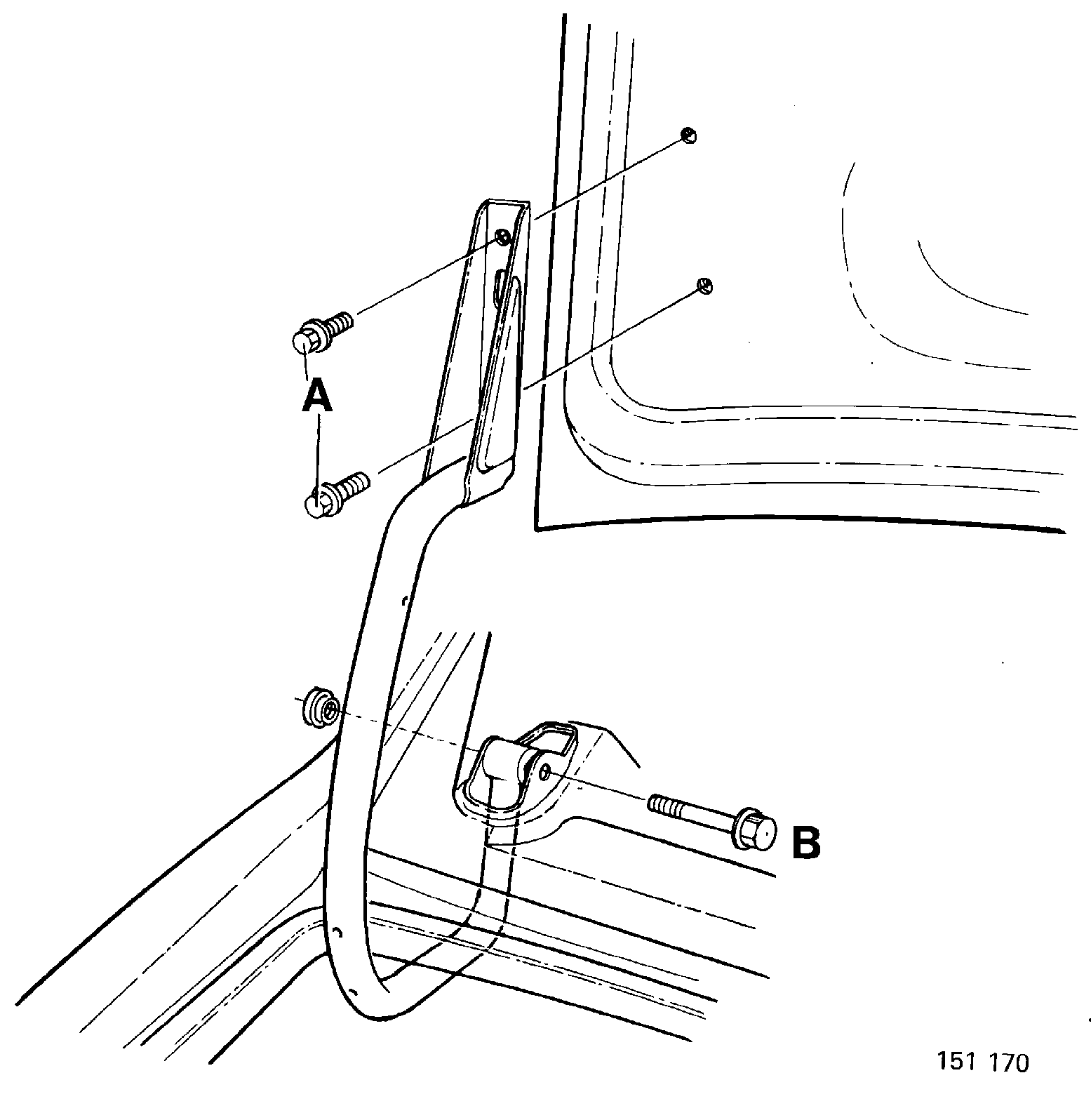

Петли

Снимите:

• Разъемы
• Винты (А) в петле / задней двери автофургона
• Болты (B) в петле под вещевой полкой.

Петли

Отрегулируйте петлю под вещевой полкой.Отрегулируйте вертикально спереди и продольно, поворачивая эксцентриковую гайку на петле до тех пор, пока багажник не расположится заподлицо с кузовом.

Запорная планка

Отрегулируйте вертикально и по сторонам.
