Замена задних фонарей, 4-дверные

Расположение ламп

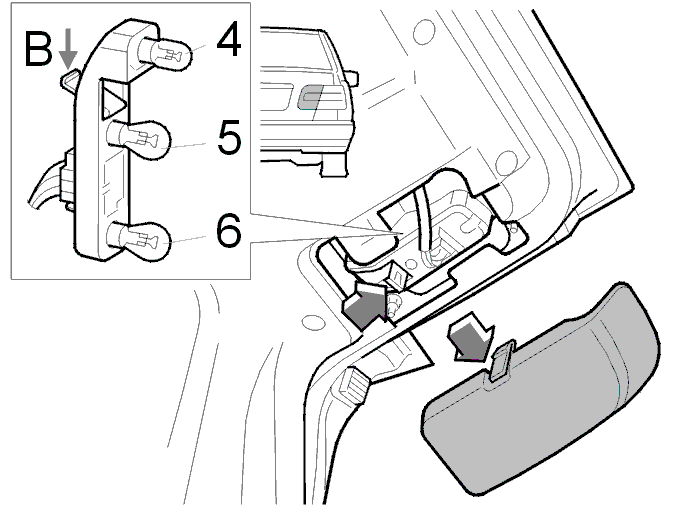

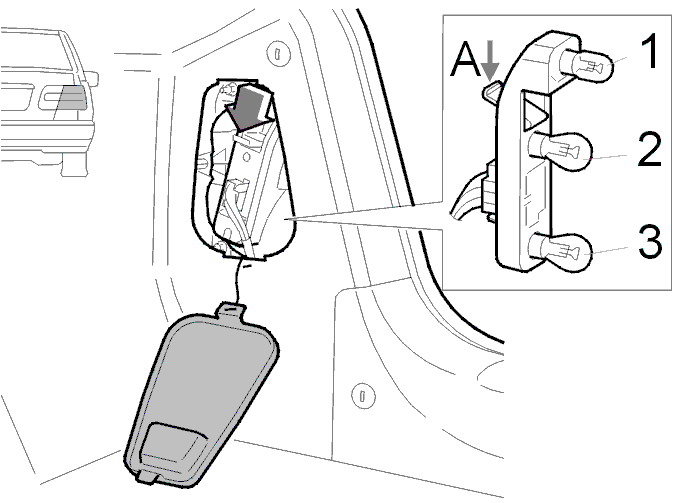

Задний фонарь разделен на внутренний и наружный фонарь.На рисунке показано расположение ламп с правой стороны. С левой стороны лампы располагаются зеркально симметрично.Тип лампы см. в:Лампы.

Назначение ламп следующее:

• 1 + 4 = Габаритный фонарь/Стояночные фонари.
• 2 = Фонари указателя поворота.
• 3 = Сигнал торможения
• 5 = Фонарь света заднего хода
• 6 = Противотуманный фонарь, только слева (автомобили с левосторонним управлением).

Замена ламп задних фонарей

Лампы в наружном заднем фонаре заменяются из багажного отделения. Лампы во внутреннем заднем фонаре заменяются с внутренней стороны крышки багажника.Выключите зажигание.Откройте крышку заднего фонаря.Освободите защелку и снимите держатель ламп (фиксатор у А и В).Замените вышедшую из строя лампу.Установите в обратном порядке.

• Проверьте все лампы.

Замена заднего фонаря в сборе

Подсказка: Фонари, входящие в состав заднего фонаря, могут заменяться по отдельности.

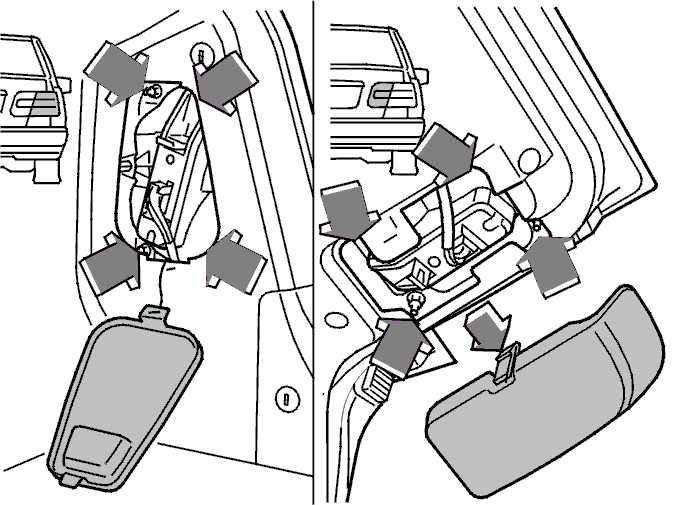

Откройте крышку заднего фонаря.Отсоедините разъемы заднего фонаря и, если необходимо, разъем буксирного устройства.Отверните четыре гайки, удерживающие задний фонарь, см. рисунок. Потяните наружный задний фонарь прямо назад. Внутренний задний фонарь крепится также с помощью двух маленьких крючков. Для освобождения крючков их необходимо отжать к середине заднего фонаря. Эти крючки удерживают задний фонарь на своем месте во время затягивания гаек.Установите в обратном порядке.

Примечание: Проверьте уплотнение и поставьте его при сборке.

• Проверьте все лампы.
