Замена заслонки пол/антиоблединитель в распределителе воздуха блока управления микроклиматом

Код защиты от кражи магнитолы

Запишите код защиты от кражи магнитолы.

Снятие приборной панели

Снимите приборную панель согласно Замена приборной панели, Раздел 8(87), Управление микроклиматом, 850 1992-.

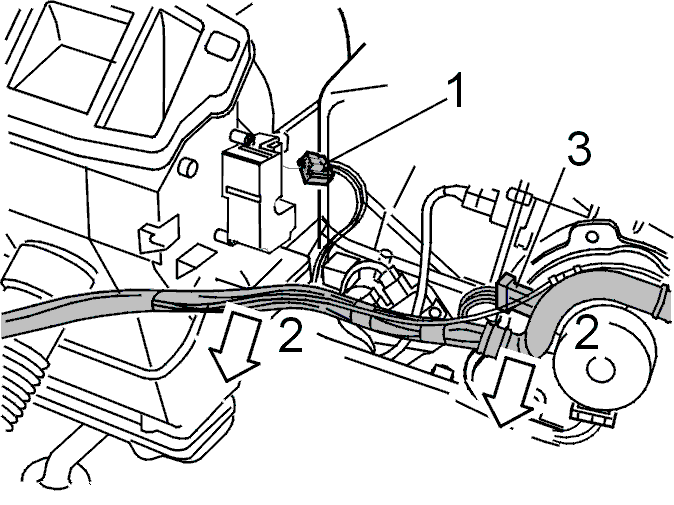

Отсоединение разъемов

Автомобили с левосторонним управлением (LHD):
Отсоедините разъем правого серводвигателя заслонки (1).Снимите ленточные хомуты, которые крепят жгуты проводов к кронштейну реле и к правой поверхности блока управления микроклиматом.Отсоедините жгут проводов (2) от электродвигателя вентилятора обдува. Отведите жгут проводов в сторону.Снимите разъем (3), который прикреплен горизонтально к электродвигателю вентилятора обдува.

Автомобили с правосторонним управлением (RHD):
Снимите ленточные хомуты, которые крепят жгуты проводов к правой поверхности блока управления микроклиматом.

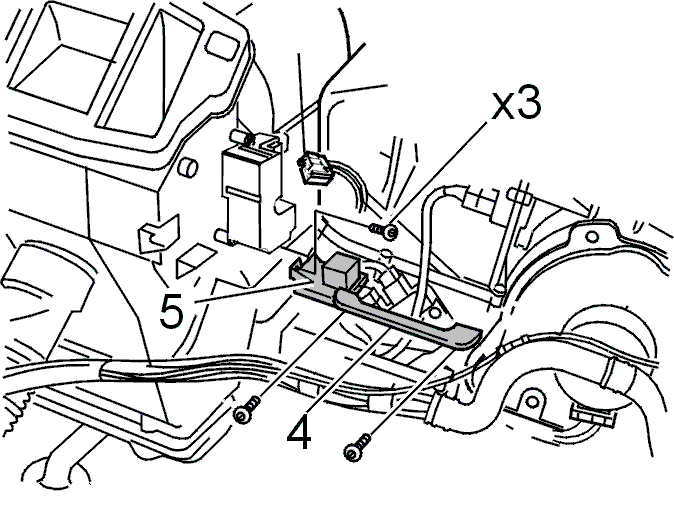

Снятие кронштейнов

Автомобили с левосторонним управлением (LHD):

Снимите:

• кронштейн (4) над блоком электропитания
• реле с кронштейна (5)
• кронштейн (5)

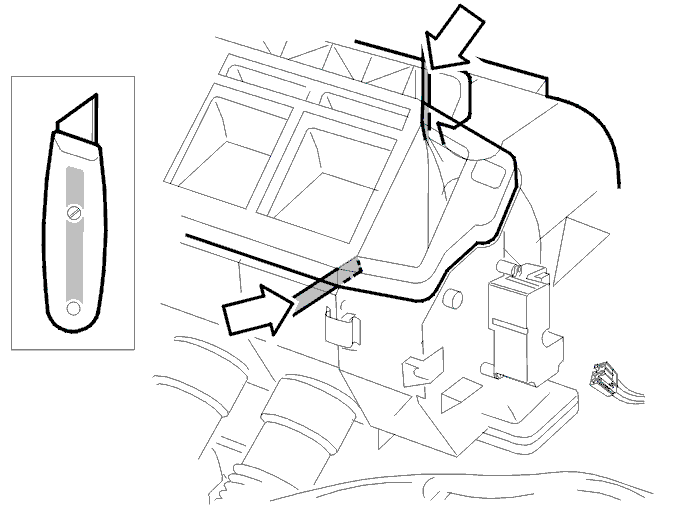

Срезание пенорезины

Прорежьте пенорезину согласно иллюстрации.

Примечание: Помните, что при сборке заново она должна плотно прилегать.

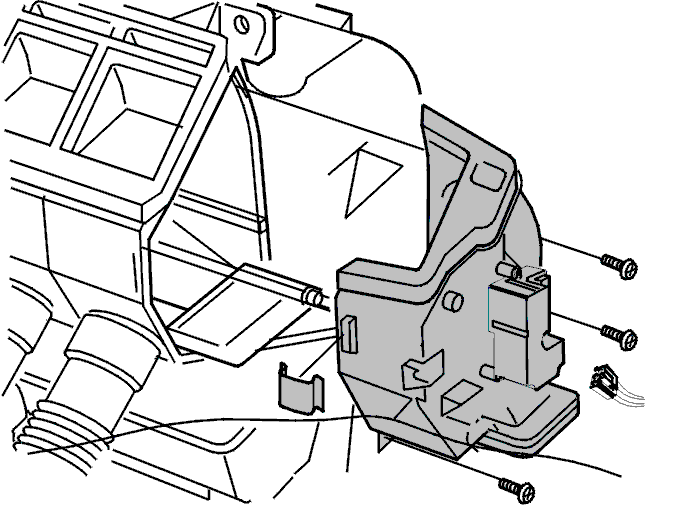

Снятие крышки и серводвигателя заслонки

Снимите:

• серводвигатель заслонки на правой стороне (3 винта)
• правую крышку распределителя воздуха (3 винта, 1 зажим). Удерживайте валы на месте так, чтобы они не снялись вместе с крышкой.

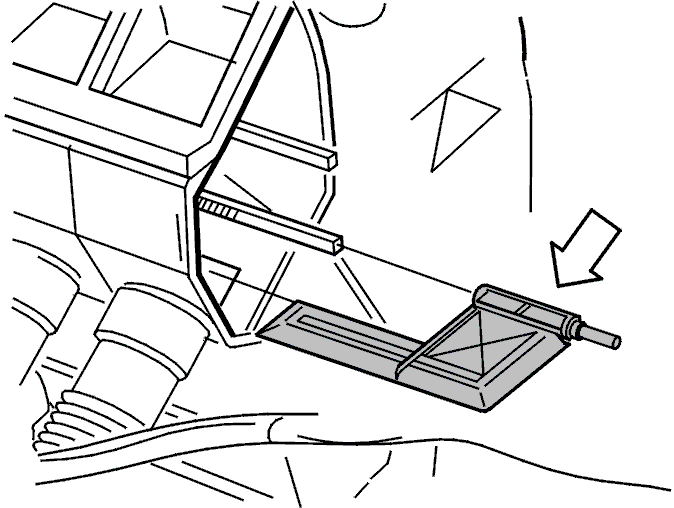

Снятие заслонки

Снимите заслонку на правой стороне. Придерживайте вал так, чтобы он не снялся вместе с заслонкой.

Уберите все инородные тела

Выньте все инородные тела из распределителя воздуха.

Установка компонентов

Установите в обратном порядке.

Регулировка воздушных заслонок

Отрегулируйте нулевое положение воздушных заслонок согласно Саморегулировке крайних положений серводвигателя заслонки (раздел ВН), Раздел 8(87), Управление микроклиматом, 850 1992-.

Функциональная проверка

Проверьте функционирование.Заново введите радиокод.
