Замена защитных скоб, ребра мягкой крыши

Снятие защитных скоб между ребрами мягкой крыши

Установите мягкую крышу в положение, показанное на иллюстрации.

Снимите:

• 1 винт концевого крепления на передней поперечной балке
• застежку типа "липучка" для проводки
• 2 винта, удерживающих защитные скобы на каждом ребре
• молдинг ребра натяжного устройства, удерживающий защитную скобу
• 2 винта в ребре натяжного устройства, удерживающих защитную скобу
• защитную скобу.

Замените защитную скобу.

Подсказка: Сохраните старую защитную скобу. С ее помощью будет легче отметить расположение винтов.

Снимите:

• внутреннюю матерчатую обивку крыши
• матерчатую внешнюю крышу.

Установка защитных скоб между ребрами мягкой крыши

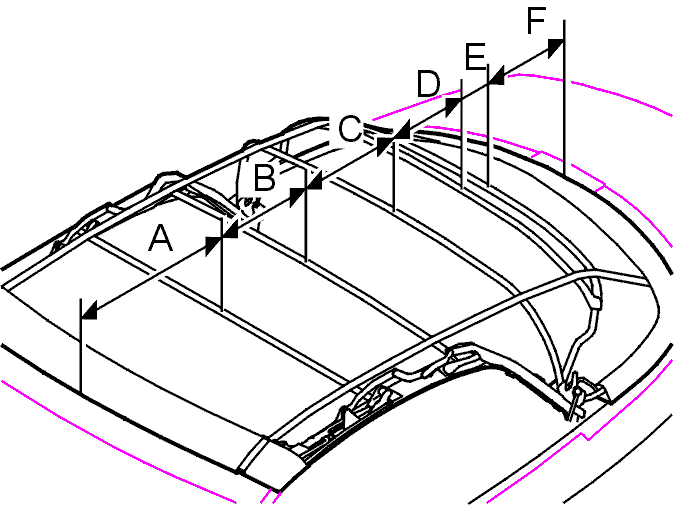

Отметьте расположение винтов. Используйте старую защитную скобу или продолжайте следующим образом:А = 501,9 мм.В = 339,5 мм.C = 366,1 мм.D = 263,9 мм.E = 71,2 мм.F = 439,0 мм.

Установите

• 2 винта защитной скобы в ребре натяжного устройства. Натяните скобу
• молдинг ребра натяжного устройства, удерживающий защитную скобу
• винты, крепящие защитные скобы на ребрах
• застежку типа "липучка" для проводки
• 1 винт концевого крепления на передней поперечной балке
• матерчатую внешнюю крышу согласно Замена матерчатой крыши
• внутреннюю матерчатую обивку крыши в обратном порядке согласно Замена матерчатой крыши.
