Замена задней центральной консоли туннеля / центральной консоли

Подготовка

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие центральной консоли туннеля

снимите:

• два винта кронштейна у замков ремней безопасности.

Снимите:

• боковые панели на центральной консоли туннеля
• панель вокруг рычага переключателя передач
• винтовое крепление на передней центральной консоли.

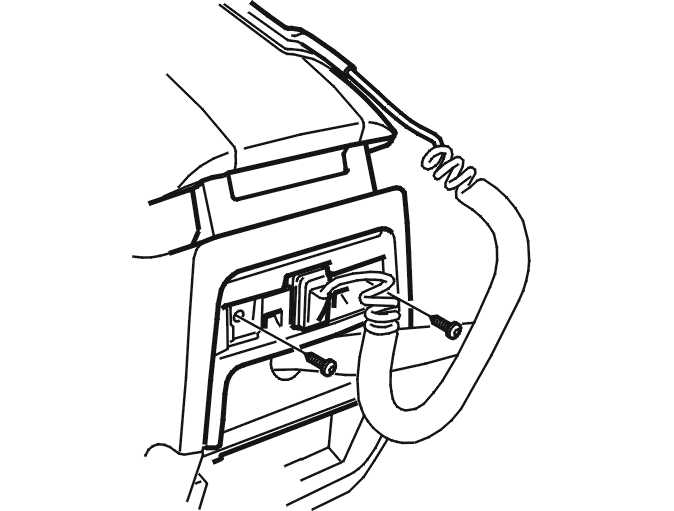

Разъедините центральные консоли, подняв обе консоли и потянув заднюю консоль назад.Потяните перед задней консоли вправо приблизительно на 5 см.Выверните 2 винта на конце передней консоли туннеля.Снимите резиновую втулку кабеля автомобильного телефона.Отсоедините разъем в передней центральной консоли (число разъемов может быть разным в зависимости от оборудования).

Снимите:

• 5 выключателей в панели.

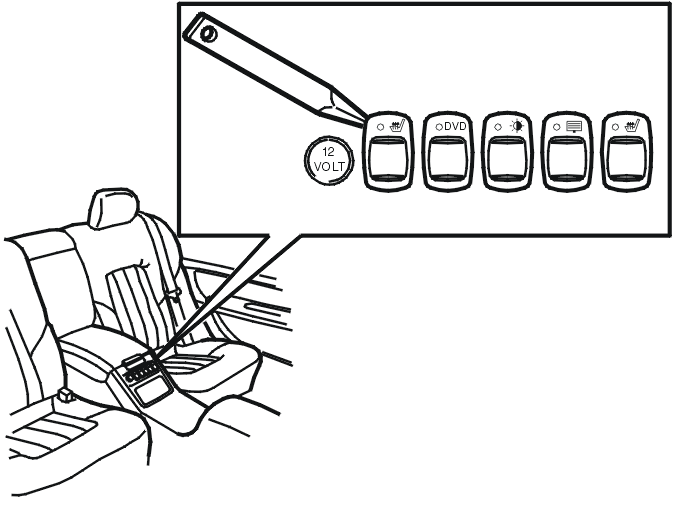

Подсказка: Выключатели легче всего снять, если просунуть ладонь в задней части.

Подсказка: Пометьте кабель и выключатели.

Снимите:

• фонарь, освещение и пепельницу
• разъем, прикуриватель и гнездо прикуривателя.

Отсоедините провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

Снимите:

• две подушки сиденья. Потяните прямо вверх и отсоедините разъем
• камеру охлаждения. См. Замена камеры охлаждения.

Снимите:

• кабель антенны на соединении

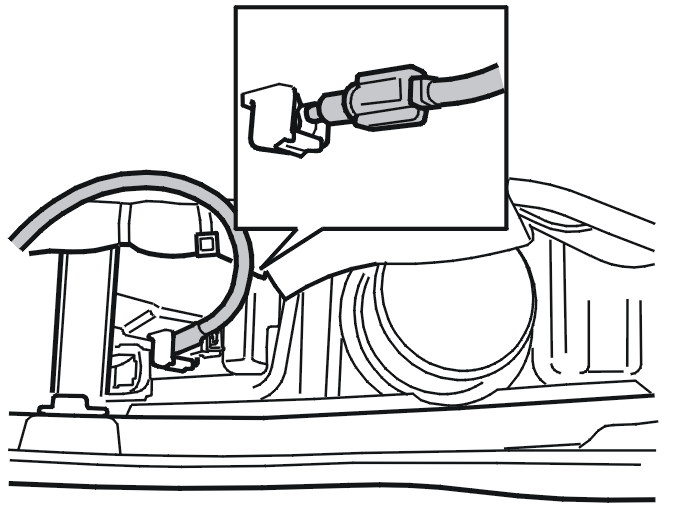

• разъемы проигрывателя дисков DVD на заднем крае консоли.

Поворачивание центральной консоли

Снимите:

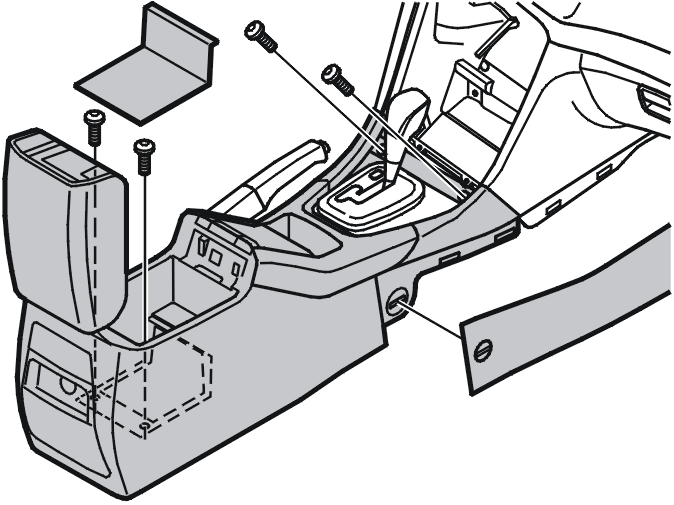

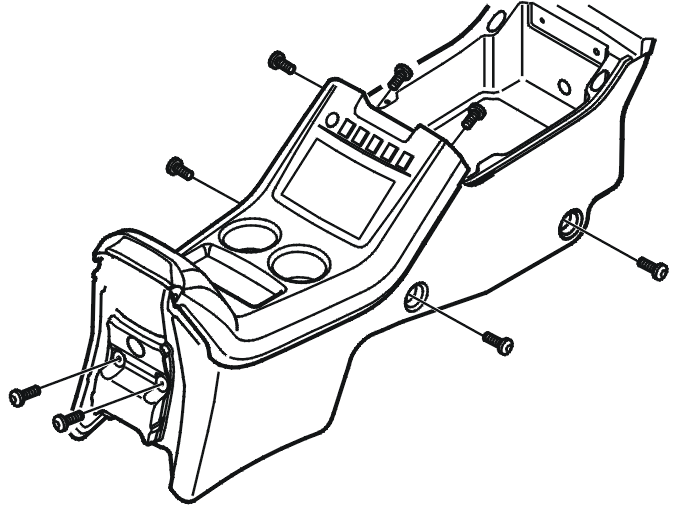

• крепления 4 винтов сбоку
• крепления 2 винтов на конце
• крепления 2 винтов на отсеке.

Снимите:

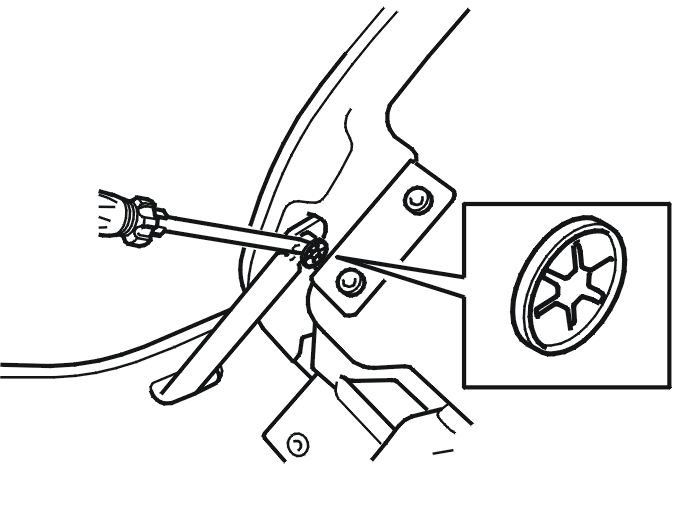

• 2 стопорные шайбы на газовой стойке у подлокотника
• держатель автомобильного телефона / факс
• 4 винта
• крышку и нижнюю часть вещевого лотка центральной консоли.

Поднимите и выньте вещевой лоток центральной консоли

Примечание: Не повредите какое-либо электрическое оборудование.

Поверните центральную консоль на четверть оборота.

Снятие подлокотника

• Откройте крышку / подлокотник
• Ослабьте 2 винта
• Снимите жгут проводов DVD
• Снимите крышку / подлокотник.

Снятие отделочной панели

Ослабьте 8 винтов.Снимите панель.

Установка отделочной панели

Расположите панель.Установите 8 винтов.

Установка крышки / подлокотника

Установите:

• 2 винта
• жгут проводов DVD.

Установка центральной консоли туннеля

Установите центральную консоль туннеля.

Примечание: Выровняйте газовую стойку по отношению к крышке / подлокотнику.

Разместите жгут проводов на переднем крае.

Примечание: Убедитесь, что жгут проводов не проходит вокруг консоли.

Установите 8 винтов.

Установите:

• разъем
• гнездо прикуривателя
• выключатель
• фонарь, пепельницу.

Поместите жгут проводов в концевую панель в передней части центральной консоли. Поверните вещевой лоток центральной консоли в правильное положение.

Установите:

• разъем у передней центральной консоли
• концевую панель
• 2 винта концевой панели
• разъем сзади проигрывателя дисков DVD
• разъем на соединении кабеля антенны.

Выровняйте вещевой лоток центральной консоли по отношению к передней центральной консоли и кронштейнам у крепления ремней безопасности.

Установите:

• 2 винта
• камеру охлаждения. См. Замена камеры охлаждения.

Не забудьте разъемы подушек сидений.

Подсоедините провод аккумулятора. См. Аккумуляторная батарея, отсоединение.
