Замена камеры охлаждения

Снятие камеры охлаждения

В багажном отсеке

• Вставьте две отвертки с каждой стороны камеры охлаждения. Ослабьте упругий диск, крепящий крышку.

В салоне

• отведите вниз крышку камеры охлаждения
• вытяните крышку.

В багажном отсеке

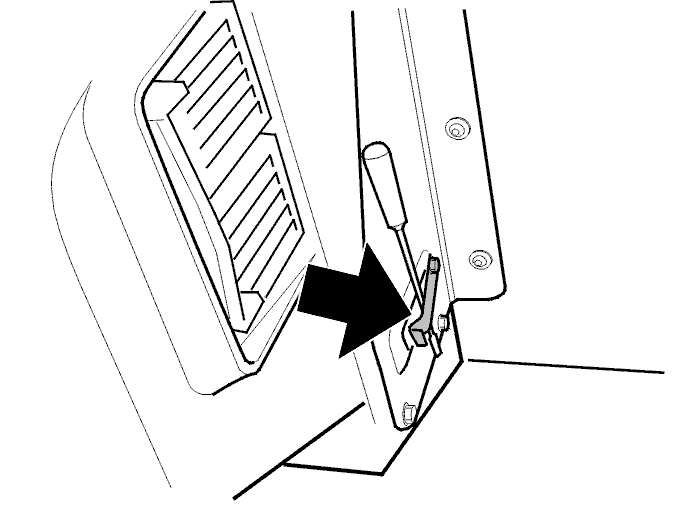

• Откройте две защелки в спинке сиденья, нажав на кнопку запирания отверткой
• Осторожно сдвиньте спинку сиденья вперед приблизительно на 5 - 6 сантиметров. Не повредите центральную консоль.

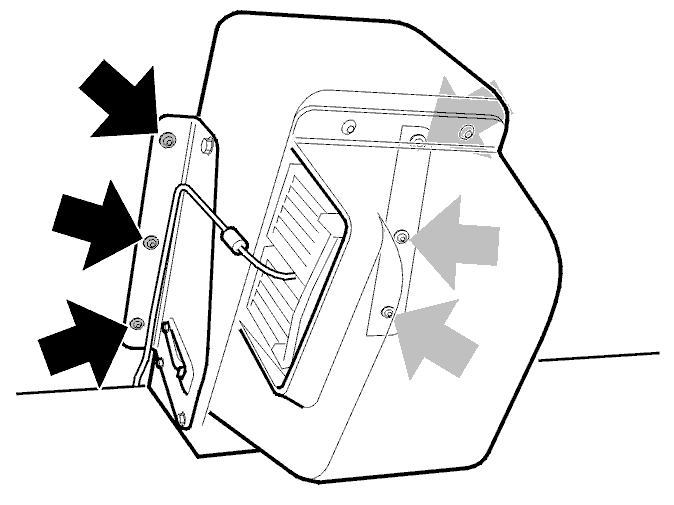

Снимите

• шесть винтов.

• Выньте камеру охлаждения.

Снимите

• подушку левого сиденья. Потяните подушку вверх
• разъем, синюю и черную проводку.

Установка камеры охлаждения

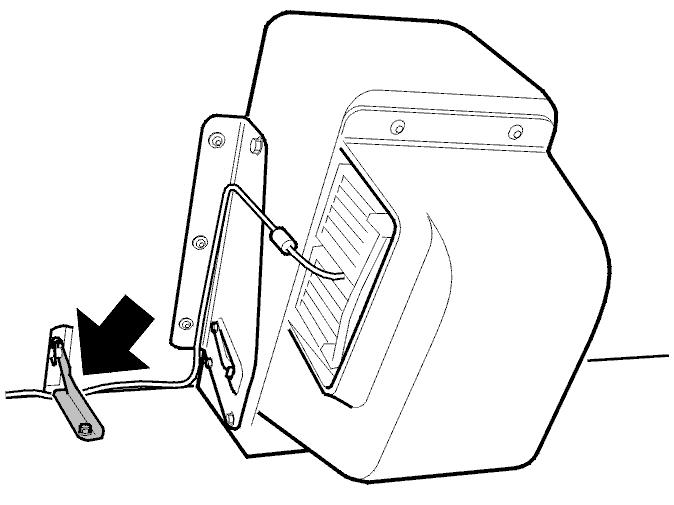

Осторожно: Проводка от камеры охлаждения к разъему на левой стороне должна быть проложена справа и под стойкой усиления.

Установите

• в обратном порядке.

Затяните шесть винтов камеры охлаждения. Затяните до 10 Н·м.
