Замена выпускного коллектора (B4194T2, B4204T2, B4204T3)

Снимите:

• выпускной коллектор и тепловые экраны теплоизоляционной перегородки
• крышку реле
• кронштейн выпускного коллектора
• передний нагреваемый датчик кислорода. См. Replacing lambda sonde front

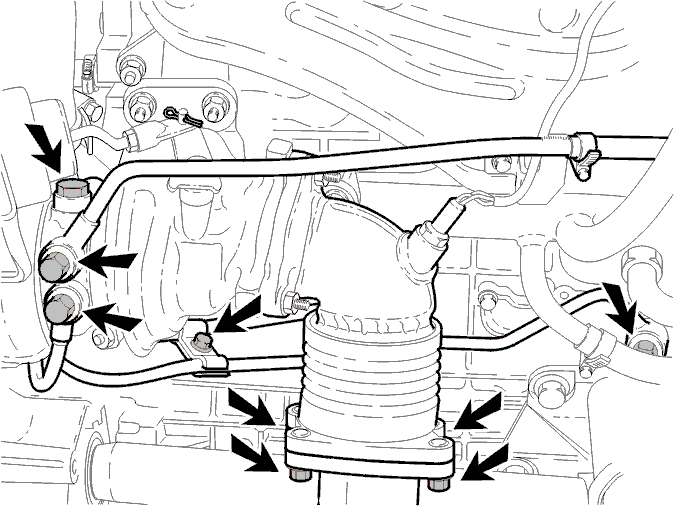

• турбонагнетатель (TC).с выпускного коллектора. (Отверните 3 гайки наверху. Отверните 1 гайку с нижней стороны)
• заднюю крышку двигателя
• переднюю выхлопную трубу
• кронштейн маслопровода
• соединение верхнего маслопровода
• гайки выпускного коллектора
• шланг на воздухоочистителе. Шланг охладителя нагнетаемого воздуха (CAC).

Зажмите оба шланга радиатора при помощи зажимов для шланга 🔧 TÅNG 2st (BLOCKERING-BRÄNSLESLANG). Ослабьте оба соединения на турбонагнетателе (TC).Сдвиньте турбонагнетатель (ТС) назад. Выньте нижний маслопровод из блока цилиндров.Снимите выпускной коллектор и прокладку.

Установка

Примечание: Используйте новые прокладки и уплотнительные кольца.

Очистите сопрягаемые поверхности.Установите выпускной коллектор. Используйте новые прокладки.Закрепите выпускной коллектор к головке цилиндров. Затяните до 25 Н·м Начните затягивание с центра.Установите опорный кронштейн выпускного коллектора. Затяните до 24 Н·мТщательно очистите поверхность.Вставьте нижний маслопровод в блок цилиндров. Используйте новое уплотнительное кольцо. Закрепите турбонагнетатель (ТС) на выпускном коллекторе. Затяните до 45 Н·м Одну из гаек необходимо затянуть снизу.

Установите:

• соединение верхнего маслопровода. Затяните до 24 Н·м
• оба соединения радиатора. Затяните до 25 Н·м Снимите зажимы для шланга
• передний нагреваемый датчик кислорода. См. Replacing lambda sonde front
• выпускной коллектор и тепловые экраны теплоизоляционной перегородки
• шланг на воздухоочистителе. Шланг охладителя нагнетаемого воздуха (CAC)
• крышку двигателя. Крышку реле
• кронштейн маслопровода
• переднюю выхлопную трубу. Используйте новую прокладку. См. Замена турбонагнетателя (TC)
• заднюю крышку двигателя.
