Замена турбонагнетателя (TC) (B4194T2, B4204T2, B4204T3)

Условия

Снимите:

• корпус воздухоочистителя (ACL) в сборе. См. Замена воздухоочистителя (ACL)
• крышку над двигателем
• заднюю крышку двигателя
• тепловой экран со впускного коллектора и турбонагнетателя (ТС).

Снятие шлангов подачи воздуха с турбонагнетателя (TC)

• Снимите шланги с клапана управления турбонагнетателя (TС)
• Ослабьте зажим для шланга и снимите шланг воздухозаборника с турбонагнетателя (TC).

Снятие верхней трубы подачи нагнетаемого воздуха турбонагнетателя (TC)

Снимите:

• крышку над разъемом
• зажимы. Снимите верхнюю трубу подачи нагнетаемого воздуха.

Слив охлаждающей жидкости

См. Замена охлаждающей жидкости.

Снятие теплового экрана с теплоизоляционной перегородки

Отверните гайки. Выньте тепловой экран.

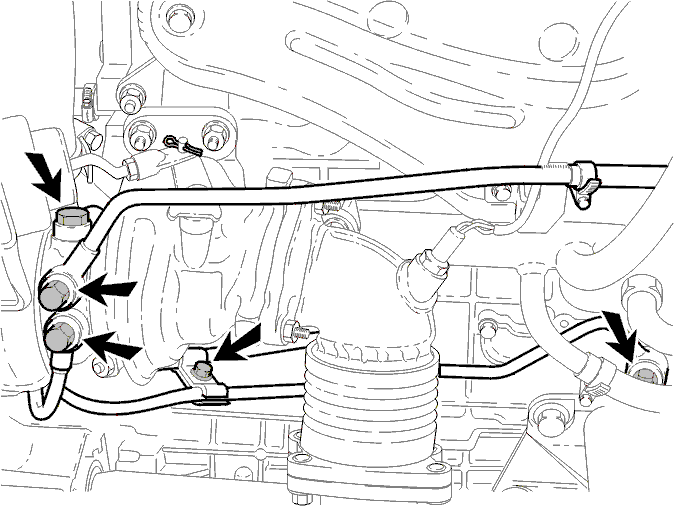

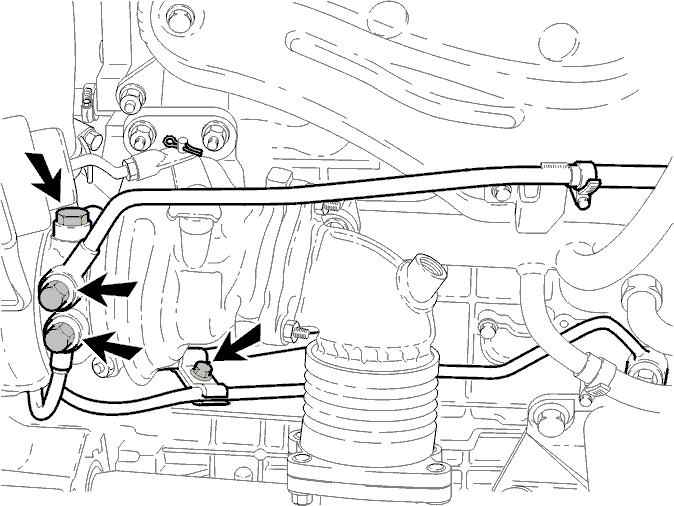

Снятие шлангов подачи масла и охлаждающей жидкости с турбонагнетателя (TC)

Снимите:

• верхний и нижний шланги охлаждающей жидкости с турбонагнетателя (TC)
• верхний маслопровод турбонагнетателя (ТС)
• зажим с нижнего маслопровода
• болт типа банджо с маслопровода на стороне двигателя. Вытрите пролитое масло.

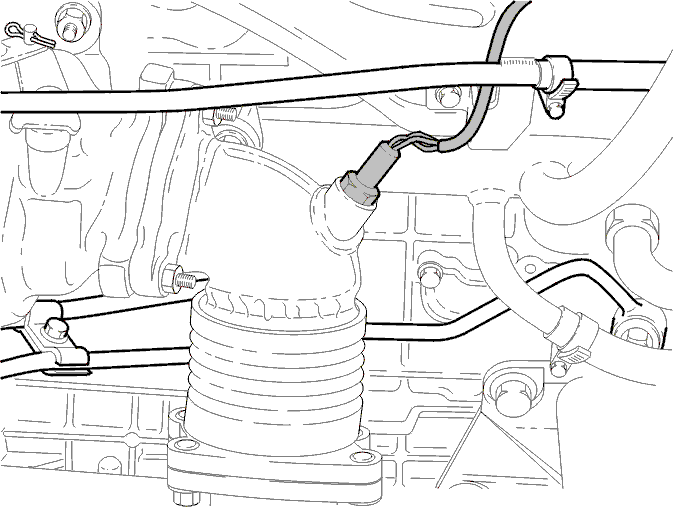

Снятие нагреваемых датчиков кислорода

Снимите верхний нагреваемый датчик кислорода. См. Replacing lambda sonde front.

Снятие передней выхлопной трубы с выпускного коллектора

• Отверните гайки
• Потяните переднюю выхлопную трубу вниз
• Снимите прокладку.

Снятие турбонагнетателя (TC)

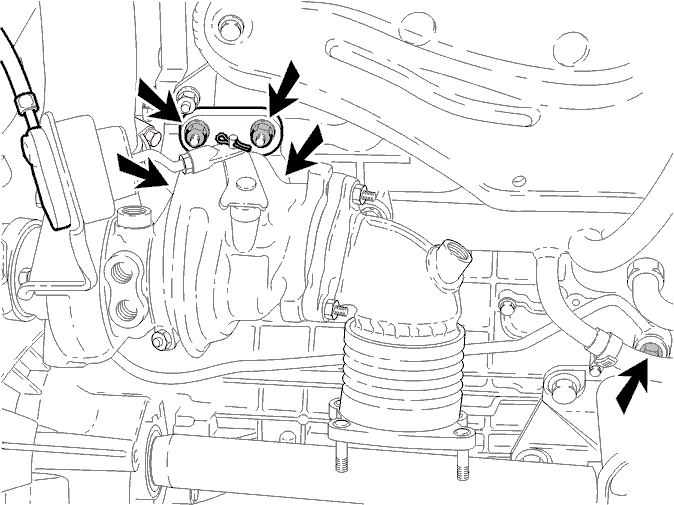

• Снимите гайки крепления, крепящие турбонагнетатель (ТС) к выпускному коллектору
• Снимите шланги с клапана управления турбонагнетателя (TС). Пометьте шланги
• Снимите турбонагнетатель (ТС) с выпускного коллектора
• Осторожно вытяните возвратную трубку из блока цилиндров
• Снимите турбонагнетатель (ТС), повернув его
• Закройте отверстия на двигателе
• Снимите прокладку, если применимо.

Снятие компонентов турбонагнетателя (TC)

Снимите:

• два шланга
• возвратный маслопровод и прокладку
• колено трубы
• прокладку, если применимо.

Замена клапана управления давлением наддува (ВРС)

См. Замена клапана управления давлением наддува (ВРС).

Замена воздушного обводного клапана

Снимите:

• три винта
• мембрану и крышку.

Проверьте клапан мембраны.Установите мембрану и крышку.Затяните три винта.

Установка компонентов турбонагнетателя (TC)

• Очистите возвратный маслопровод
• Установите возвратный маслопровод с новой прокладкой на турбонагнетатель (TC)
• Установите 2 шланга)
• Тщательно очистите поверхности колена трубы
• Установите новую прокладку
• Установите колено трубы.Затяните до 45 Н·м.

Установка турбонагнетателя (TC)

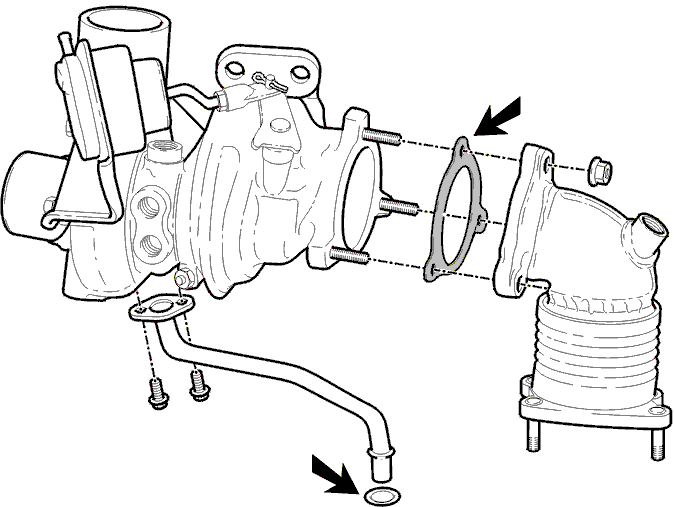

Тщательно очистите сопрягаемые поверхности выпускного коллектора.Установите новую прокладку на сопрягаемых поверхностях выпускного коллектора.Установите новое уплотнительное кольцо на возвратный маслопровод.Установите турбонагнетатель (ТС) на выпускной коллектор.Вставьте возвратный маслопровод в блок цилиндров.Затяните гайки. Затяните до 45 Н·м.

Установка подводящего маслопровода двигателя и турбонагнетателя (ТС)

Примечание: Ослабьте гайку соединения трубки охлаждающей жидкости. Отогните трубку в одну сторону. Затем затяните гайку соединения трубки. Затяните до 25 Н·м.

Установите новые уплотнительные кольца. Нанесите немного смазки со стороны двигателя.Установите трубки с новыми уплотнительными кольцами на турбонагнетатель (ТС).

Установка маслопроводов и трубок охлаждающей жидкости

Установите:

• нижнюю трубку охлаждающей жидкости. Затяните нижнюю трубку охлаждающей жидкости. Затяните до 25 Н·м
• верхнюю трубку охлаждающей жидкости. Затяните верхнюю трубку охлаждающей жидкости. Затяните до 25 Н·м
• зажим на маслопроводе. Затяните зажим.

Примечание: Установите новые медные шайбы трубки охлаждающей жидкости и верхнего маслопровода.

Установка нагреваемого датчика кислорода

Установите верхний нагреваемый датчик кислорода. См. Replacing lambda sonde front.

Установка передней выхлопной трубы

Установите переднюю выхлопную трубу.Используйте новую прокладку.Затяните до 25 Н·м.Установите крышку двигателя.

Установка верхней трубы подачи нагнетаемого воздуха турбонагнетателя (TC)

Установите:

• верхнюю трубу подачи нагнетаемого воздуха. Затяните до 6 Н·м
• крышку над разъемом.

Установка теплового экрана на теплоизоляционную перегородку

Установите тепловой экран. Затяните гайки.

Установка шланга воздухозаборника

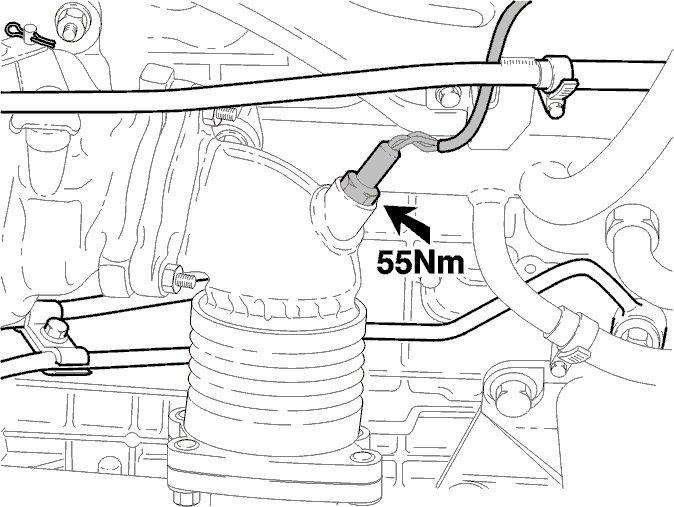

• Смажьте шланг воздухозаборника мыльным раствором. Вдавите шланг воздухозаборника на место на турбонагнетателе (ТС). Затяните до 6 Н·м
• Установите шланги EVAP
• Подсоедините разъем
• Установите заново вакуумные шланги на клапан управления турбонагнетателя (ТС) согласно отметкам.

Установите:

• Установите узел воздухоочистителя (ACL). См. Замена воздухоочистителя (ACL)
• Заполните систему охлаждения. См. Замена охлаждающей жидкости
• Проверьте регулировку турбонагнетателя (TC). См. Проверка и регулировка клапана управления давлением наддува на т урбонагнетателе
• Установите крышку двигателя.
