Замена втулок поперечной штанги (1995, 1996)

Поднимите автомобиль

Расположите задние лапы подъемника так, чтобы они не загораживали опорный рычаг.

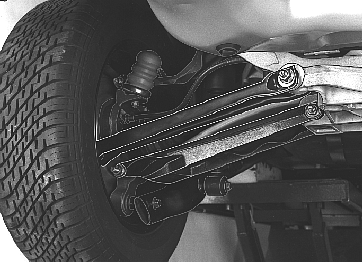

Снимите

• Колесо.
• Поперечную штангу.

Установите распорную втулку 999 5578 в паз поперечной штанги

См. 🔧 DISTANS (BUSSNING-SPÅRSTAG) P960

Выпрессуйте втулку

Используйте оправку 🔧 DORN (DEMONT/MONT-BUSSNING) P700 и упор 🔧 HYLSA (MOMENTSTAGSBUSSNING) 240,260,X40.

Запрессуйте новую втулку

Используйте те же инструменты, что и при выпрессовывании.

• Проверьте центрирование втулки в поперечной штанге. Отрегулируйте при необходимости.

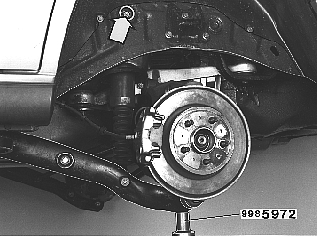

Слегка подоприте передвижным подъемником 998 5972 опорный рычаг

Используйте передвижной подъемник 🔧 AGGREGATLYFT (HYDRAULIK)

Снимите

• Выверните винты амортизатора.

Слегка подоприте передвижным подъемником 998 5972 с универсальной плитой 999 5972 балку заднего моста

(Используйте передвижной подъемник 🔧 AGGREGATLYFT (HYDRAULIK) и универсальную плиту 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)).

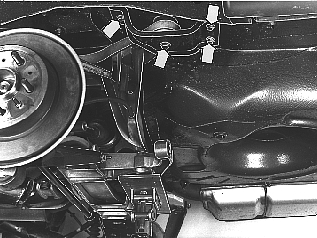

Снимите

• Винты кронштейнов балки.
• Винт балки заднего моста.

Опустите балку примерно на 40 мм.

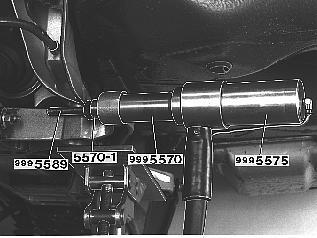

Выпрессуйте втулку

Воспользуйтесь гидравлическим насосом 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) и цилиндром-съемником 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) с упором 🔧 PRESSVERKTYG (BUSSNING INNRE-SPÅRSTAG) P960, оправкой 🔧 PRESSVERKTYG (BUSSNING INNRE-SPÅRSTAG) P960 и штоком съемника 🔧 DRAGSTÅNG (M12 x 150)BUSSNINGSBYTE/HYDRAULVERKTYG.

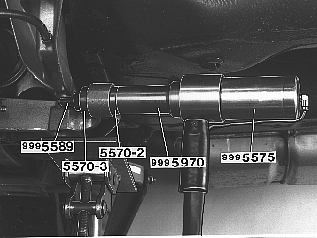

Запрессуйте новые втулки

Воспользуйтесь гидравлическим насосом 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) и цилиндром-съемником 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) с инструментом для запрессовки 🔧 PRESSVERKTYG (BUSSNING INNRE-SPÅRSTAG) P960, 🔧 PRESSVERKTYG (BUSSNING INNRE-SPÅRSTAG) P960 и 🔧 PRESSVERKTYG (BUSSNING INNRE-SPÅRSTAG) P960.

Прижмите балку заднего моста к кузову автомобиля

С левой и правой стороны.

Установите

• Винт и кронштейн на балку. Используйте новый винт. Момент затяжки 80 Н·м.
• Винты в кронштейны. Используйте новые винты. Момент затяжки 50 Н·м.

Установите амортизаторы

Установите передвижной подъемник под опорный рычаг и слегка подоприте его.

Установите

• Новый винт амортизатора. Момент затяжки 80 Н·м.

Смонтируйте поперечную штангу на корпусе колесного подшипника

Установите

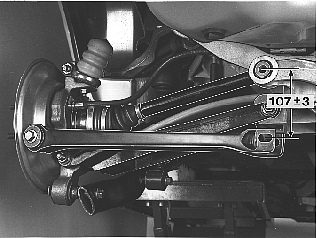

• Поперечную штангу и затяните ее в положении, показанном на иллюстрации. Момент затяжки 80 Н·м.

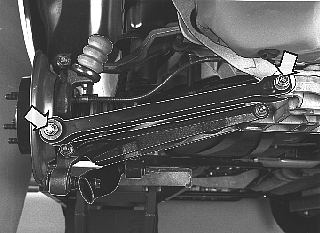

Установите

• Поперечную штангу на балку заднего моста при помощи эксцентрикового болта, эксцентриковой проставки и новой гайки. Не затягивайте гайку.

• Колесо. См. технические данные Развал задних колес, затяжка колесных шпилек.

• Проверьте и при необходимости отрегулируйте углы установки задних колес. См. Проверка/регулировка углов установки задних колес.

Затем затяните эксцентриковые болты. Автомобиль должен стоять колесом на эстакаде.Момент затяжки 90 Н·м.
