Замена втулок нижнего рычага подвески (1995, 1996)

Поднимите автомобиль

Расположите задние лапы подъемника так, чтобы они не загораживали опорные рычаги и кронштейны.

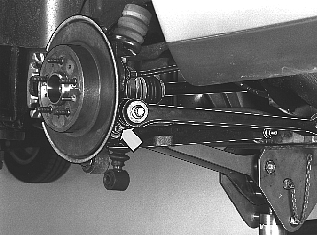

Снятие опорного рычага

Снимите

• Колеса

О использовании инструмента для сжатия см. в Используйте инструмент для сжатия 999 5577.

Установите

• Инструмент для сжатия 🔧 KOMPRIMERINGSVERKTYG (BYTE KOMPOSITFJÄDER) P960.

Слегка прижмите инструмент для сжатия к рычагу подвески.

Снимите

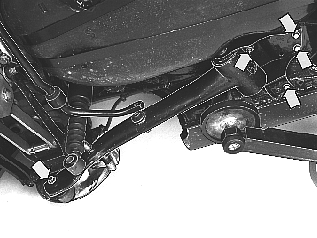

• Нижний винт амортизатора. Выбейте амортизатор из опорного рычага.
• Винты стабилизатора поперечной устойчивости с обеих сторон.

Выпрессуйте стабилизатор поперечной устойчивости, чтобы он освободился от опорного рычага.

Отожмите рычаг подвески вверх в его нормальное положение

• Зафиксируйте инструмент для сжатия стопорным штифтом.
• Освободите гидравлический цилиндр.

Снимите

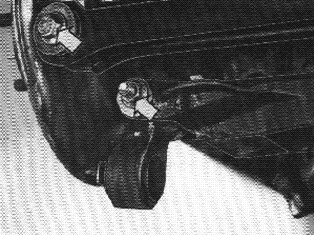

• Винты опорного рычага спереди и сзади. Отверните гайку в передней части.

Отбейте опорный рычаг от корпуса колесного подшипника.

• Гайку в передней части.
• Опорный рычаг

Снимите

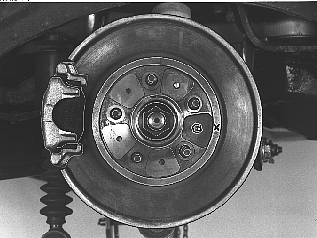

• Суппорт тормоза. Подвесьте суппорт на куске проволоки.

Снимите

• Гайку внешнего болта рычага подвески. Выбейте болт при помощи латунной оправки.

Опустите рычаг подвески и освободите цилиндр-съемник

Очистите поверхности контакта для нажимного инструмента вокруг втулки.

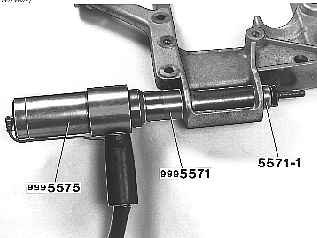

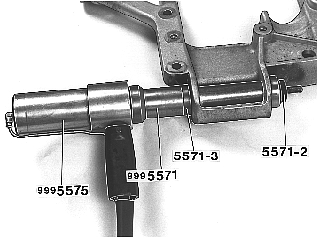

Выпрессуйте втулку

Выпрессуйте втулку.Используйте цилиндр-съемник 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576), упор 🔧 PRESSVERKTYG (BUSSNING-HJULLAGERHUS/LÄNKARM)P960, оправку 🔧 PRESSVERKTYG (BUSSNING-HJULLAGERHUS/LÄNKARM)P960 и шток съемника 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG.

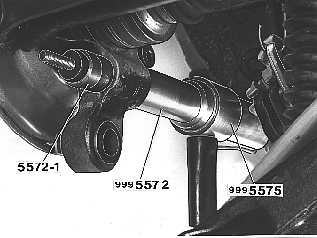

Запрессуйте втулку на свое место

Используйте цилиндр-съемник 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576), оправку 🔧 PRESSVERKTYG (BUSSNING-HJULLAGERHUS/LÄNKARM)P960, упор 🔧 PRESSVERKTYG (BUSSNING-HJULLAGERHUS/LÄNKARM)P960 конусом вверх и шток съемника 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG.Запрессуйте втулку, чтобы оправка 🔧 PRESSVERKTYG (BUSSNING-HJULLAGERHUS/LÄNKARM)P960 прижалась к плоскости корпуса колесного подшипника.

При замене втулки рычага подвески необходимо снять с автомобиля нижнюю балку заднего моста.

См. Замена стабилизатора поперечной устойчивости.

Снимите рычаг подвески с балки заднего моста

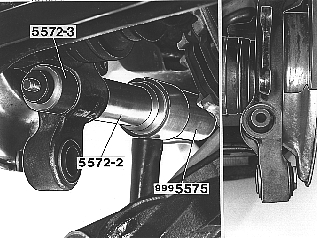

Выпрессуйте втулку

Используйте цилиндр-съемник 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) с упором 🔧 PRESSVERKTYG (BUSSNING INNRE -NEDRE LÄNKARM) P960 и оправкой 🔧 PRESSVERKTYG (BUSSNING INNRE -NEDRE LÄNKARM) P960 и шток съемника 🔧 DRAGSTÅNG (M12 x 150)BUSSNINGSBYTE/HYDRAULVERKTYG.

Запрессуйте новую втулку

Используйте упор 🔧 PRESSVERKTYG (BUSSNING INNRE -NEDRE LÄNKARM) P960 и оправку 🔧 PRESSVERKTYG (BUSSNING INNRE -NEDRE LÄNKARM) P960, упор 🔧 PRESSVERKTYG (BUSSNING INNRE -NEDRE LÄNKARM) P960 и шток съемника 🔧 DRAGSTÅNG (M12 x 150)BUSSNINGSBYTE/HYDRAULVERKTYG.Запрессуйте втулку до упора поверхностью инструмента.

Отожмите инструмент для сжатия вверх до нормального положения

Установите

• Новый болт и гайку. Момент затяжки 80 Н·м.
• Суппорт тормоза с новыми винтами. Момент затяжки 60 Н·м.

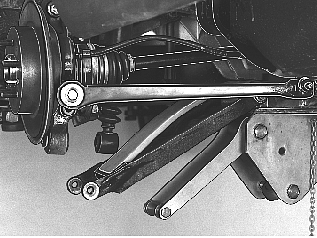

Установка опорного рычага

Установите

• Опорный рычаг. Поставьте все винты, не затягивая.
• Затяните задний винт. Момент затяжки 80 Н·м.
• Затяните переднюю гайку. Момент затяжки 80 Н·м.
• Затяните остальные винты. Момент затяжки 50 Н·м.

Установите амортизатор

Установите

• Амортизатор.

Стандартный амортизатор
Сожмите амортизатор руками и закрепите его. Используйте новые винты. Момент затяжки 80 Н·м.

Амортизатор с автоматической регулировкой уровня:
Слегка разожмите инструмент для сжатия и закрепите амортизатор. Отожмите вверх в нормальное положение. Используйте новые винты. Момент затяжки 80 Н·м.

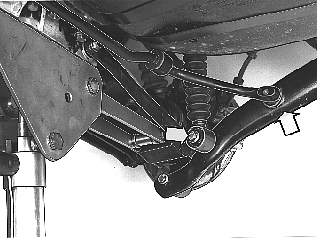

• Новые винты стабилизатора поперечной устойчивости с обеих сторон, не затягивая.

Снимите инструмент для сжатия.

Установите

• Колесо. См. Развал задних колес, затяжка колесных шпилек.

Полностью опустите автомобиль

Затяните винты стабилизатора поперечной устойчивости. Момент затяжки 80 Н·м.
