Замена впускного коллектора (B4184SM)

Условия

Снимите:

• Запишите код магнитолы
• Отрицательный провод аккумулятора
• Крышка двигателя
• Шланг воздухозаборника. См.Замена корпуса дроссельной заслонки (TB)
• Катушки зажигания.Замена катушки(ек) зажигания

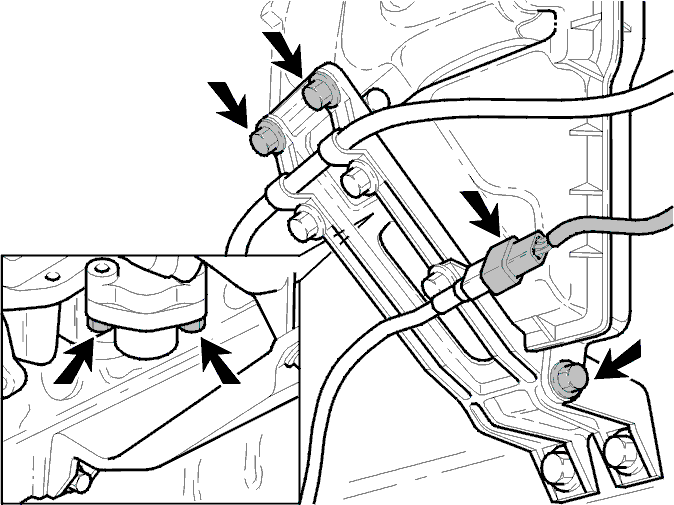

Освободите впускной коллектор из-под нижней части

Поднимите автомобиль.

• Отсоедините разъем нагреваемого датчика кислорода
• Выверните два болта на соединителе рециркуляции выхлопных газов на стороне впускного коллектора
• Выверните нижний болт крепления объемного резонатора.

Опустите автомобиль.

• Выверните два болта на стойке впускного коллектора.

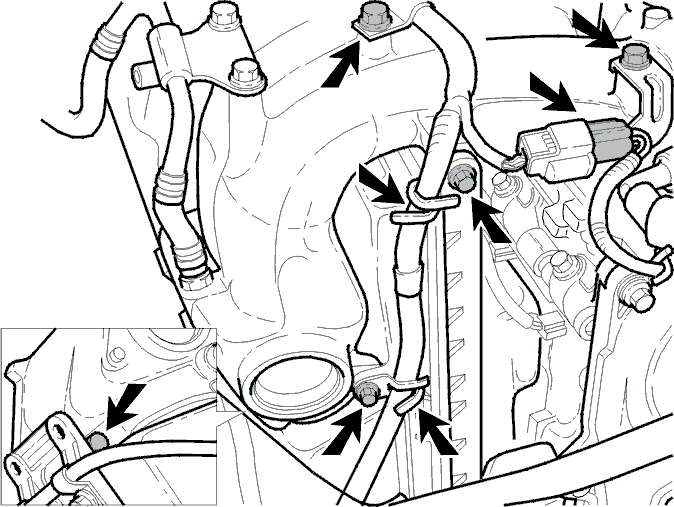

Отсоедините жгут проводов и объемный резонатор от впускного коллектора

• Выньте жгут проводов нагреваемого датчика кислорода из кабельных зажимов
• Выверните три болта. Потяните объемный резонатор вниз
• Отсоедините разъем датчика частоты вращения коленчатого вала и крепление от коллектора
• Снимите жгут проводов и крепление со впускного коллектора
• Снимите крепление жгута проводов катушки зажигания. Отведите жгут проводов в сторону.

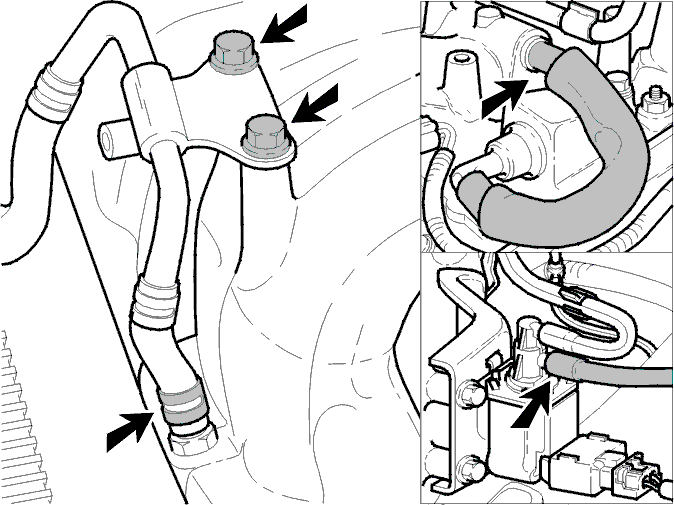

Снятие компонентов со впускного коллектора

• Выверните два болта и снимите зажим. Выньте вакуумный шланг усилителя тормозов вместе с креплением из впускного коллектора
• Снимите шланг вентиляции картера на стороне выходного вала
• Снимите вакуумный шланг с продувочного клапана.

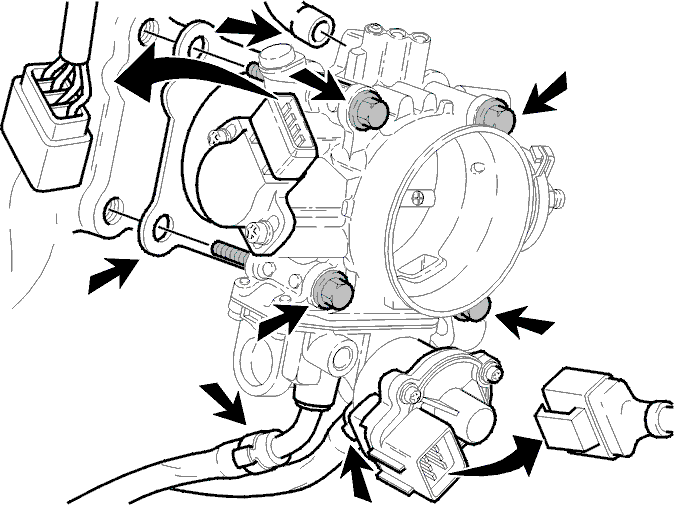

Снятие корпуса дроссельной заслонки со впускного коллектора

Снимите:

• Разъемы датчика положения дроссельной заслонки и регулирующий пневмоклапан холостого хода
• Четыре винта крепления и сдвиньте корпус дроссельной заслонки в сторону. (Оставьте шланги охлаждающей жидкости двигателя подсоединенными)
• Прокладка
• трос дроссельной заслонки с корпуса дроссельной заслонки и кронштейн крепления со впускного коллектора.

Снятие впускного коллектора

• Снимите разъем продувочного клапана
• Выверните две гайки
• Выверните все болты. Поднимите впускной коллектор со шпилек

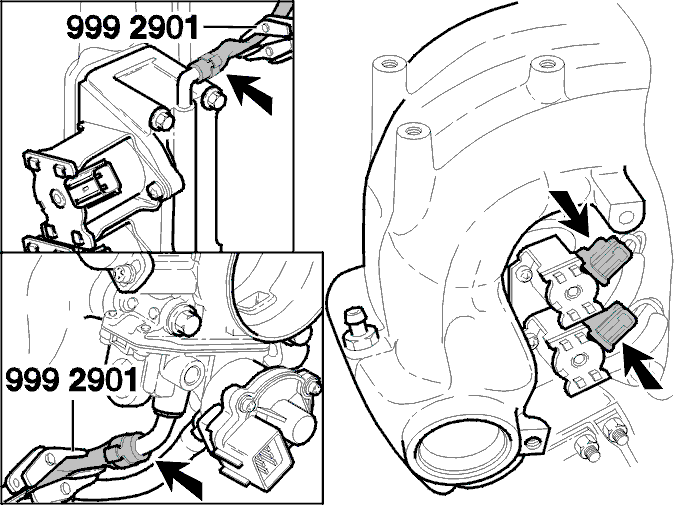

• Установите два зажима для шланга🔧 SLANGTÅNG. Снимите шланги с корпуса дроссельной заслонки и воздушного обводного клапана, как показано на иллюстрации.

Примечание: Используйте ветошь, чтобы вытереть пролитую охлаждающую жидкость.
- Отсоедините соединители от клапана рециркуляции выхлопных газов и обводного воздушного клапана
- Выньте впускной коллектор и объемный резонатор
- Снимите прокладку.

Осторожно: Закройте впускные отверстия на головке цилиндров.

Установка впускного коллектора

• Очистите сопрягаемые поверхности
• Установите новое уплотнительное кольцо на объемный резонатор. Нанесите немного вазелина.Установите объемный резонатор
• Установите новую прокладку и расположите впускной коллектор (не на шпильки)
• Подсоедините оба шланга охлаждающей жидкости. Снимите зажимы для шланга
• Подсоедините соединители воздушного обводного клапана
• Подсоедините соединитель клапана рециркуляции выхлопных газов
• Поместите впускной коллектор на шпильки
• Установите новую прокладку между впускным коллектором и соединением рециркуляции выхлопных газов. Затяните болты крепления пальцами
• Затяните пальцами два болта на стойке впускного коллектора
• Затяните все болты от впускного коллектора к головке цилиндров. Начните с центрального болта. Затяните до20 Н·м.

Установка корпуса дроссельной заслонки на впускной коллектор

Установите:

• Новую прокладку
• Корпус дроссельной заслонки. Затяните до19 Н·м
• Разъемы датчика положения дроссельной заслонки и регулирующий пневмоклапан холостого хода
• Трос дроссельной заслонки на корпус дроссельной заслонки и кронштейн крепления на впускной коллектор.Проверьте расположение. См.Замена троса дроссельной заслонки.

Установка компонентов впускного коллектора

• Установите вакуумный шланг от продувочного клапана
• Установите шланг вентиляции картера на стороне выходного вала
• Закрепите вакуумный шланг усилителя тормозов зажимом. Затяните два болта. Затяните до10 Н·м.

Установка жгута проводов и объемного резонатора на впускной коллектор

• Прижмите объемный резонатор ко впускному коллектору. Затяните верхние болты. Затяните до9 Н·м
• Установите крепление жгута проводов катушек зажигания
• Установите жгут проводов и кронштейн на впускной коллектор
• Закрепите жгут проводов нагреваемого датчика кислорода в кабельных зажимах
• Подсоедините разъем датчика частоты вращения коленчатого вала. Установите кронштейн на коллектор.

Установка впускного коллектора из-под низа

Поднимите автомобиль.

• Установите нижний болт крепления объемного резонатора
• Подсоедините соединитель рециркуляции выхлопных газов к впускному коллектору. Затяните до19 Н·м
• Подсоедините нагреваемый датчик кислорода.

Опустите автомобиль.

• Установите два верхних болта на стойке впускного коллектора. Затяните до30 Н·м.

Установите

• Катушки зажигания.Замена катушки(ек) зажигания
• Шланг воздухозаборника. См.Замена корпуса дроссельной заслонки (TB)
• Крышка двигателя
• Отрицательный провод аккумулятора
• Проверьте уровень охлаждающей жидкости
• Введите код магнитолы.
