Замена вентилятора системы охлаждения, для двигателя с турбонаддувом

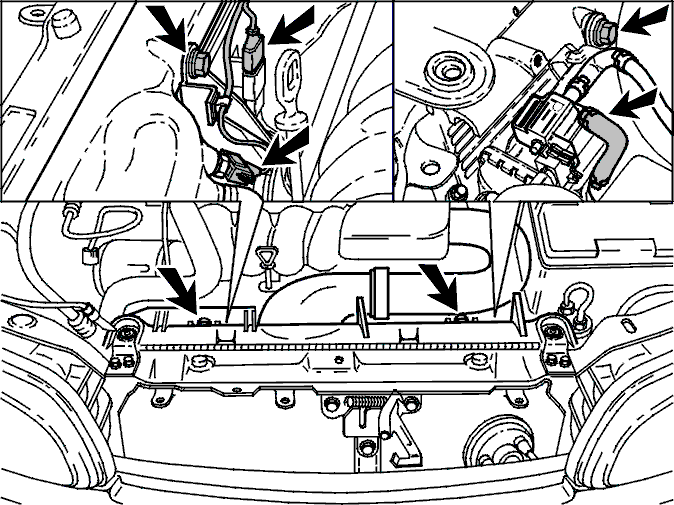

Снимать сверху

Снять:

• Передний кожух ниши двигателя
• Пометить шланг и снять его с клапана продувки канистры
• Разъём с датчика температуры входящего воздуха на радиаторе турбонагнетателя (отсоединить провода)
• Разъём с правого вентилятора
• Два болта сверху блока
• Поднять автомобиль домкратом.

Снимать снизу

Снять:

• Оба брызговика двигателя.
• Продольный брус, см.Снять двигатель с турбонаддувом полностью с коробкой передач.

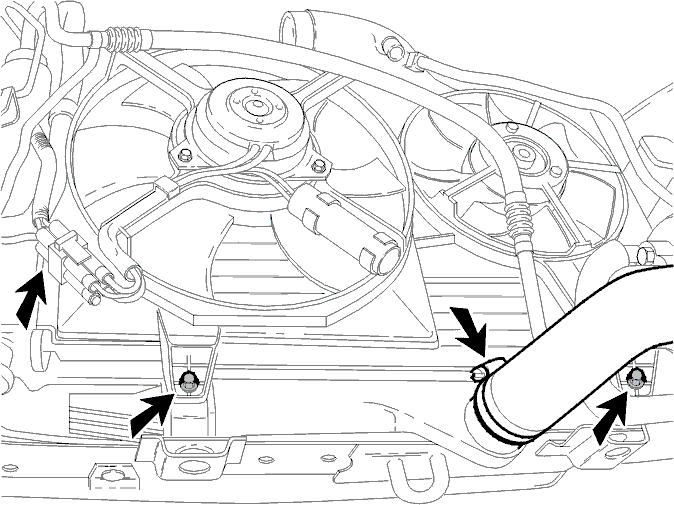

Снятие блоков в сборе

Снять:

• Контакт левого электровентилятора
• Шланг
• Два болта снизу
• Шланг воздушного радиатора турбонагнетателя
• Сдвинуть блок в сборе вниз и раздвинуть шланги в сторону.

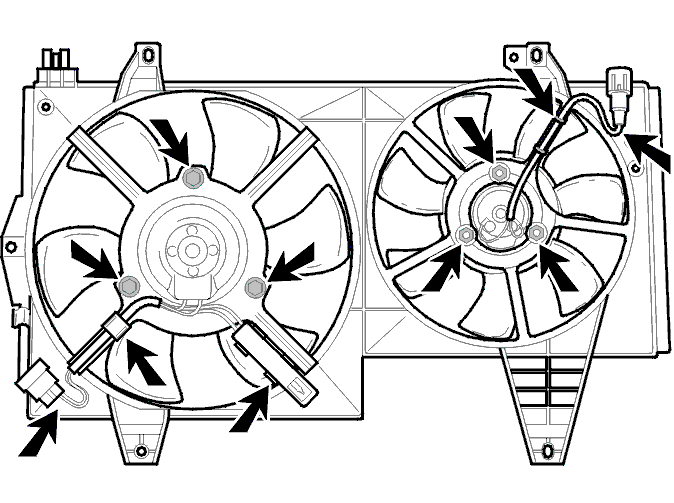

Снятие крыльчатки вентилятора и мотора

• Снять гайку или зажим
• Вытащить крыльчатку
• Вытащить наружу кабель зажима и разъём.
• Снять гайки или болты и вытащить мотор электровентилятора.

Установка мотора и крыльчатки

• Установить мотор и затянуть болты или гайки на10 Нм
• Подсоединить кабели и разъёмы
• Установить крыльчатку и закрепить зажимом или гайкой. Усилие затяжки10 Нм
• Подсоединить провода и разъёмы.

Установка блока в сборе

• Аккуратно установить блок в сборе на место возле радиатора
• Прикрутить снизу болты. Затянуть на10 Нм
• Очистить соединения и подсоединить шланг воздушного радиатора турбонагнетателя
• Разжать хомут и установить шланг
• Подсоединить разъём.

Устанавливать снизу

• Продольную балку, см.Ditsфttning av turbomotor med vфxellхda
• Оба брызговика двигателя.

Затянуть и укрепить детали сверху

• Установить кронштейн и затянуть два болта. Усилие10 Нм
• Установить клапан и подсоединить разъём
• Подсоединить разъёмы вентилятора
• Закрепить кабели
• Подсоединить кабель датчика температуры входящего воздуха.

Проверить работу и установить передний кожух ниши двигателя.
