Ditsättning av turbomotor med växellåda

Placering av motorhuven i serviceläge

Se .

Ditsättning av motor komplett med växellåda

Använd lyftok 🔧 LYFTOK (MOTOR)) och lyftkrokarna 🔧 KROK (LYFT MOTOR) B5252T och 🔧 KROK (URLYFTNING MOTOR-TILL 2810)

• Passa in lyftoket så att motorn balanserar i jämnvikt
• Ha alltid kroken till hands under lyftet
• Sätt dit mutter och skruv i motorns fäste på strömfördelarsidan.

Ditsättning av växlingsmekanismens kablar

Manuell växellåda

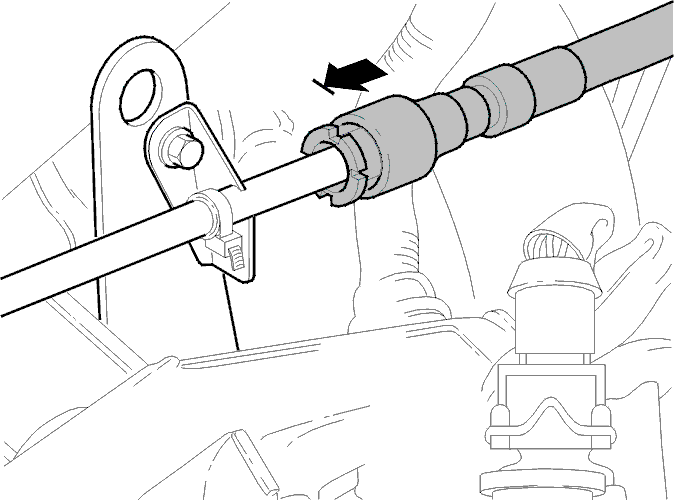

Kontrollera växlingsmekanismens kablar

• Anslut kontaktstycket till backlusomkopplaren
• Sätt dit kablarna i hållarna och sätt på klämmorna
• Placera kablarna över stiftet och sätt dit ringarna och låsringarna.

Automatlåda

Kontrollera växlingsmekanismens kabel.Sätt dit:

• kontaktstyckena och fästet
• jordflätan
• växlingsmekanismens väljarkabel.

Ditsättning av motorupphängning på växellådesidan

• Montera fästet på växellådan. Dra åt med 45 Nm

Примечание: Se till att gummidamaskerna kommer i rätt läge.

• Sätt dit skruven och muttern på karossfästet
• Ta bort lyftsystemet
• Dra åt både vänster och höger motorupphängningsskruv med 98 Nm.

Sätt tillbaka motorhuven i normalläge.

Dragning och anslutning av slangar och kablar

Anslut:

• Insprutarna, dra åt kabeln
• Tändspolekablar och jordkabel
• Kabelstyrningen till motorn, dra åt med 10 Nm
• PCV-ventilen
• Spjällägesventil och tomgångsventil.

Dragning och montering av bränsleslang

Montera bränsleslang(ar) och dra i den (dem) för att kontrollera rätt montering.

Ditsättning av turbons luftutloppsslang upptill

• Placera luftröret och passa in i slangen upptill
• Placera klämman och sätt dit den på motorn med distansbrickan. Dra åt slangen.

Ditsättning av AC-kompressor på motorn

Sätt dit AC-kompressorn: placera fästplåten och sätt dit de fyra fästskruvarna. Dra åt med 45 Nm.

Примечание: Montera de två korta skruvarna på framsidan.

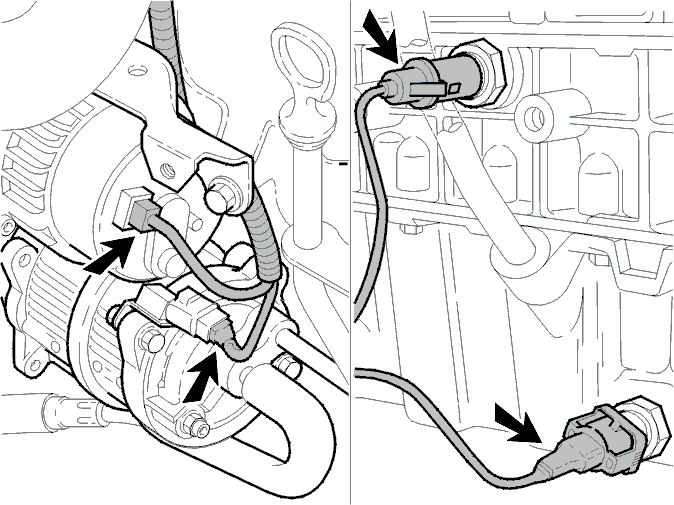

Ditsättning av kontaktstycken

Sätt dit kontaktstyckena:

• Generatorn
• Givaren för AC-kompressorn
• Oljetrycket.

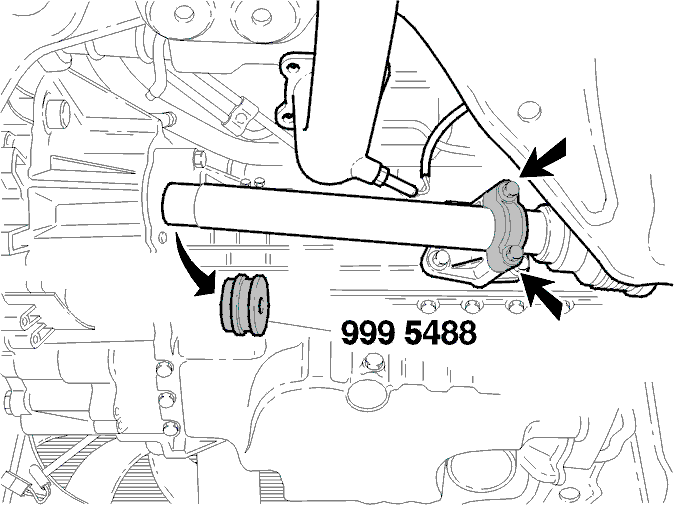

Ditsättning av höger drivaxel i växellådan

Ta bort specialverktyg 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 från växellådan.Placera drivaxeln i växellådan och lagret.Fingerdra lageröverfallet.Tryck styrspindeln in i svängningsdämparen. Sätt dit skruvarna och muttrarna.Dra åt lageröverfallets skruvar med 25 Nm.

Montering av bakre motorfäste

Sätt dit fästet och dra åt de fyra skruvarna.Dra åt med 10 Nm.

Montering av främre motorfäste

Anslut laddluftkylarens inloppsslang och dra åt.Montera fästet på slangen och motorn och dra åt de tre skruvarna. Dra åt med 6 Nm.Dra åt muttern på klämman.

Ditsättning av den längsgående balken

Sätt dit värmeskyddsplåten.Sätt dit den längsgående balken, och tryck in två skruvar (B) i motorns gummifästen. Dra åt de två skruvarna. Åtdragningsmoment 69 Nm.

Примечание: Placera gummielementen i rätt läge som bilden visar. Den bakre och den främre delen av centrumbalken måste vara i liknande lägen.

Lossa motorkuddens främre skruv (A). Dra först åt den bakre motorkuddens skruv (åtdragningsmoment 55 Nm), dra därefter åt den främre motorkuddens skruv igen (åtdragningsmoment 55 Nm).

Anslutning av avgasrör till avgasgrenrör

Sätt dit en ny packning.Dra åt skruvarna med 30 Nm.

Automatlåda: Ditsättning av oljeledningar

Sätt dit det undre röret. Använd en ny O-ringSätt dit det övre röret (returröret) med dess fäste i styrsystemkåpan. Sätt dit kontaktstycket löst.Rörmuttern dras åt senare.

Ditsättning av vänster drivaxel

• Rengör kilspåren och drivaxeln
• Ta bort specialverktyg 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 från växellådan
• Ta bort skruven från styrspindeln/stötdämparen
• Skjut drivaxeln in i växellådan tills den stoppar
• Placera navet över drivaxelns räfflor och sätt dit muttern
• Placera de två skruvarna i styrspindeln/stötdämparen.

Ditsättning av motorns stänkskydd

Sätt dit:

• Dra åt de två skruvarna från styrspindeln/stötdämparen. Dra åt med 90 Nm
• ABS-ledningarna in i fästena
• Bromsslangen i fästet, sätt på klämman.

Montering av framhjul

• Sätt dit hjulen och dra åt muttrarna lätt
• Dra åt korsvis med 110 Nm
• Efterdra hjulets muttrar för hand
• Sänk bilen.

Примечание: Om åtdragningen görs med skruvdragare, använd endast momenthylsa 🔧 ERSATT AV 9512834.

Примечание: Det är viktigt att dra muttrarna korsvis och med korrekt åtdragningsmoment för att undvika påfrestningar i bromsskivan.

Dra åt centrummuttern (A) med 120 Nm + 60°.

Manuell växellåda: Anslutning av kopplingsslangen till växellådeanslutningen

• Ta bort gummidelen
• Sätt dit en ny O-ring på kopplingsslangen

Примечание: Undvik att spilla hydraulvätska. Ta bort spilld vätska.
- Anslut kopplingsslangen och sätt på klämman. Se till att den är låst
- Placera fästet och sätt dit skruven
- Sätt dit kabelstyrningen. Åtdragningsmoment 10 Nm.

Manuell växellåda: Luftning av kopplingssystem

• Montera slangen på luftaren

Примечание: Fånga upp den spillda kopplingsvätskan.
- Trampa på kopplingspedalen flera gånger till vätska utan luft kommer ur slangen
- Stäng nippeln
- Fyll på kopplingsvätska. Se specifikationerna för olika typer av kopplingsvätska
- Ta bort spilld vätska.

Ditsättning av kablar

• Jordkabeln till växellådan
• Bromsservoslangen till bromskraftförstärkaren
• Startmotorns kablar
• Batteriets pluskabel
• Dra kablarna
• Anslut kopplingsstyckena och knyt upp.

Ditsättning av luftfilter

Se Замена воздушного фильтра (ACL).

Ditsättning av batteri

• Sätt dit batterihyllan. Åtdragningsmoment 16 Nm
• Batteriet, sätt fast med låsanordningen.

Примечание: Om bilen är försedd med konstantfarthållare, måste vakuumslangen och kablaget till vakuummotorn anslutas innan batterihyllan sätts fast.

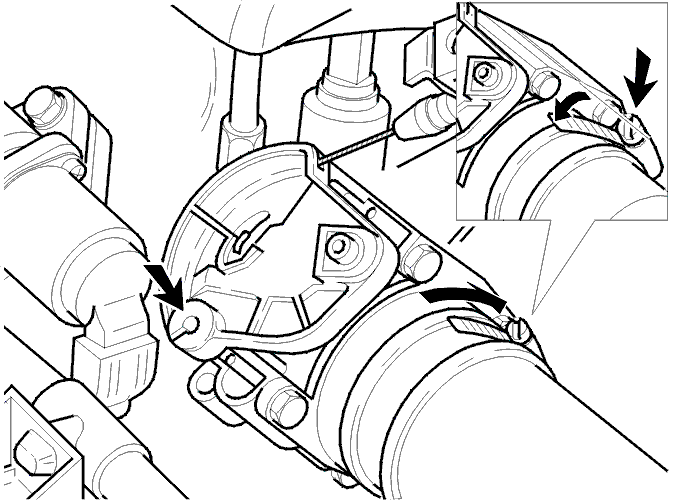

Anslutning av spjällkabel och luftinloppsslang till spjällhuset

• Rengör luftinloppsslangen och spjällhuset
• Sätt dit slangen och dra åt klämman.

Примечание: Se till att klämman inte vidrör spjällkammen när den är i tomgångsläge eller fullgasläge.
- Anslut slangen till tomgångsventilen. Använd en ny klämma.

Ditsättning av servopump

• Placera pumpen och sätt dit skruvarna
• Sätt dit hållaren löst mellan generatorn och inloppsgrenröret
• Dra åt skruvarna. Åtdragningsmoment 25 Nm
• Sätt fast kabeln i hållaren
• Sätt dit hållaren mellan generatorn och inloppsgrenröret, se ru-RU0900c8af80440baf#KC01523622.

Ditsättning av poly-V-drivremmen

Se Замена ремня распредвала.

Anslutning av kylvätskeslangar

• Sätt dit klämman och montera slangen till expansionstanken
• Automatlåda: Dra åt muttern för oljekylaren på växellådan med 30 Nm.

Anslutning av värmarens slangar

• Sätt dit och dra åt de två värmarslangarna vid rätt anslutningar
• Sätt dit värmeskyddet på mellanbrädan.

Påfyllning av kylvätska

Se Замена охлаждающей жидкости.Sätt på alla lock.Automatlåda: Kontrollera oljenivån, se Avd 4(43) automatisk växellåda AW50-42, S40/V40 1996.
