Замена ремня распредвала

Снять ремень привода аксессуаров

• Снять крышку двигателя.
• Снять крышку правого отсека двигателя (для двигателей с турбонаддувом).
• Ослабить ремень привода аксессуаров поворотом винта шкива по часовой стрелке.
• Снять ремень привода аксессуаров.
• Ослабить натяжитель ремня (против часовой стрелки).

Снять переднюю крышку газораспределительного механизма

• Снять винт и снять крышку.

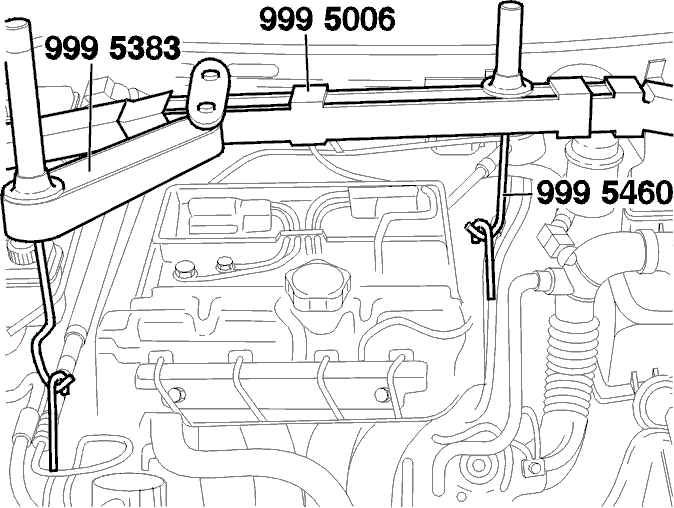

Установить подъемную балку и подъемную проушину

Установить подъемную балку🔧 LYFTBYGEL (HÖJNING MOTOR)по центру над двигателем и установить проушину🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40в рым. Установить дополнительные суппорты🔧 LYFTARM (TILL LYFTBYGEL 5006)(при необходимости).Поднять двигатель на несколько миллиметров.

Снять подвеску двигателя

• Снять болт поддержки кузова.
• Снять две гайки и болт с подвески и вынуть подвеску вместе с резиной.
• Отсоединить шланги от поддержки, снять два болта и вынуть подвеску с резиной (для моделей Airco).

Снять нижнюю крышку газораспределительного механизма

• Снять болт и шкив толкателя.
• Снять нижнюю крышку.

Снять правое переднее колесо

• Поднять автомобиль при помощи домкрата.
• Снять колесо.
• Ослабить крышку.

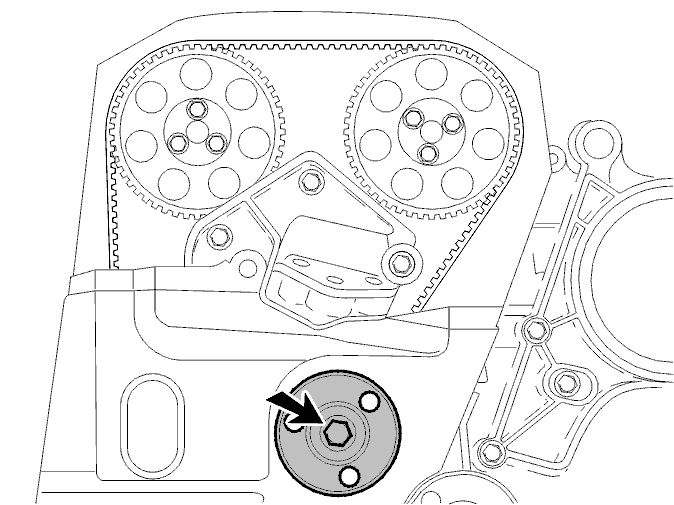

Снять демпфер вибрации

• Снять четыре болта.
• Установить инструмент🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254и захватить четыре болта.
• Снять центральную гайку.
• При необходимости опустить двигатель. Убрать инструмент.

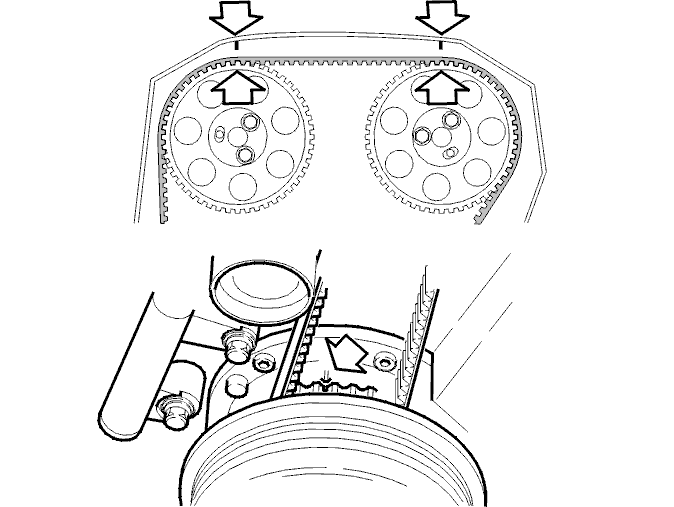

Совместить метки распредвалов и коленвала

Повернуть коленвал по часовой стрелке пока метка, распредвал, внутренняя крышка газораспределительного механизма и шестерня коленвала совпадут с меткой на корпусе масляного насоса.

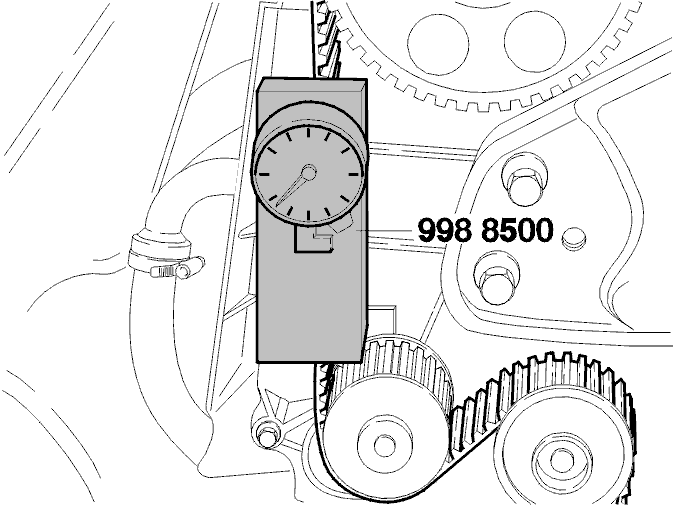

Проверить натяжение ремня

• Подождать 5 мин. после установки ремня.
• Установить индикатор🔧 REMSPÄNNINGSMÄTAREна зубчатый ремень между ремнем распредвала со стороны выпуска и водяным насосом.
• При помощи зеркала считать показания. Не снимать индикатор, пока показания не сняты.
• Показания должны быть между2,5 и 4,0единиц.
• Если натяжение неверно,необходимозаменить натяжитель.

Снять ремень газораспределительного механизма

• Совместить метки газораспределительного механизма.

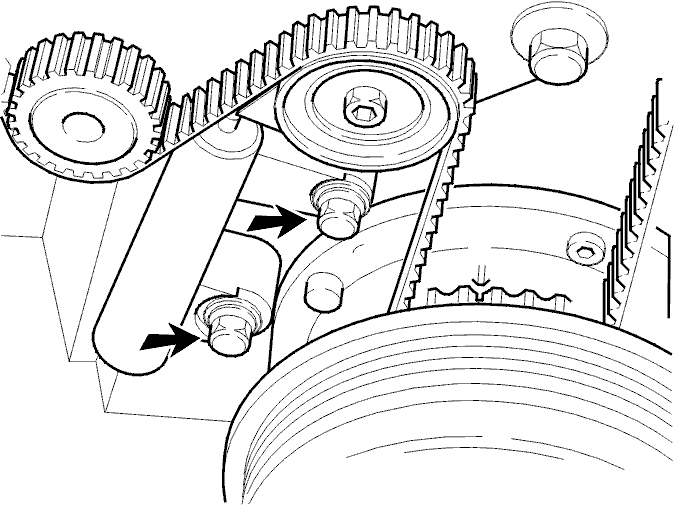

• Снять верхний болт натяжителя.
• Ослабить нижний болт.
• Повернуть натяжитель, пока шкив не освободится.
• Снять:
• Проверить и почистить шестерни.

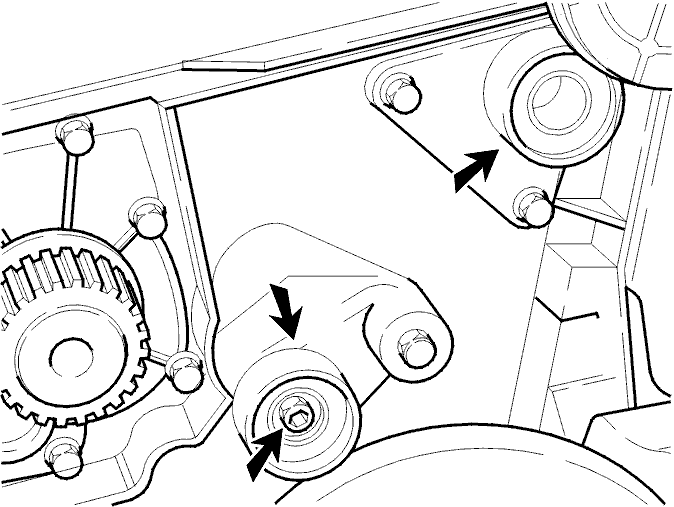

Проверить натяжитель и шкив холостого хода

Провернуть шкив и убедится в отсутствии посторонних шумов в подшипниках.Проверить контактную зону шкива на предмет наличия загрязнений и задиров.Проверить, не заело ли рычаг привода шкива.Проверить установку шкива холостого хода.Освободить рычаг и наложить смазку (P/N 1161246-2) на подшипники и контактные поверхности.Затянуть рычаг шкива: момент затяжки40 Нм. Шкив холостого хода :25 Нм.

Зафиксировать натяжитель

Проверить, нет ли следов утечки.Снять пластиковое кольцо штока цилиндра.Зажать натяжитель с помощью инструмента 999 5456. Установить натяжитель в инструмент и затянуть центральную гайку инструмента.Выждать, пока натяжитель сожмется и установить в поршень фиксирующий шплинт (диаметр 2 мм).

Примечание: Заменитьнатяжитель, если есть признаки утечки, отсутствует сопротивление сжатию.

Установить новый ремень газораспределительного механизма

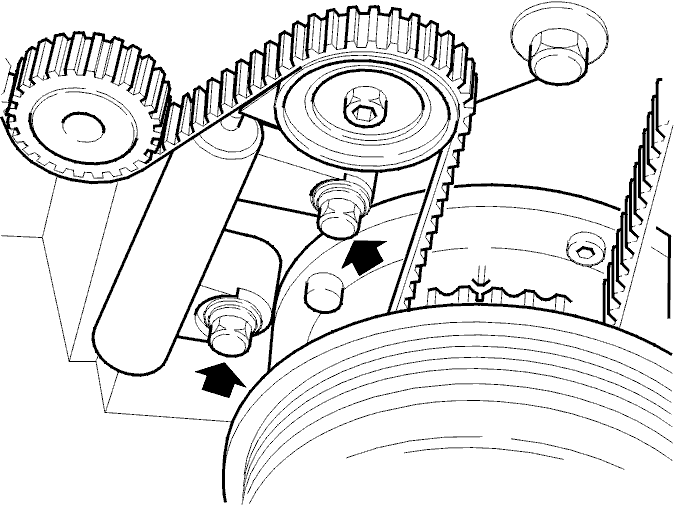

• Сориентировать натяжитель.
• Вкрутить болты натяжителя. Момент:25 Нм.
• Завести ремень вокруг шкива коленвала правого шкива холостого хода.
• Завести ремень на оба вала газораспределительного механизма.
• Завести ремень вокруг шкива насоса охлаждающей жидкости и натянуть на ролик натяжителя.

Натянуть ремень

• Снять шплинт натяжителя.
• Прижать в точках(1)и(2).

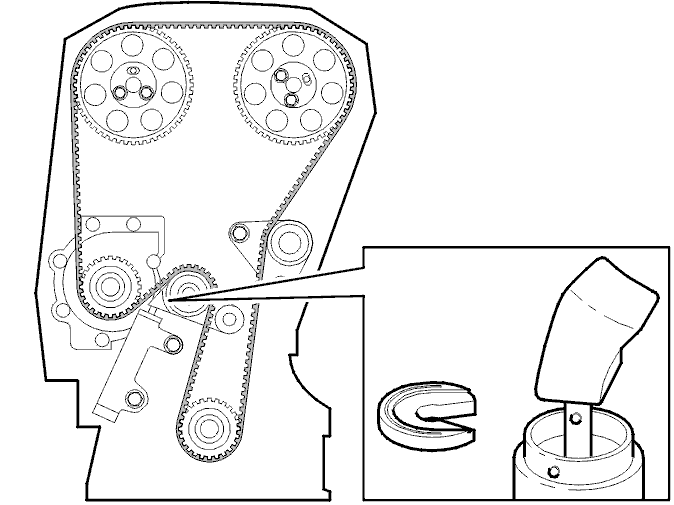

Установить новое кольцо на штока цилиндра

• Убедится, что кольцо отцентровано.

Примечание: Зенкованный край кольца должен быть обращен вверх.
- Провернуть коленвал на два оборота и проверить совпадение меток.

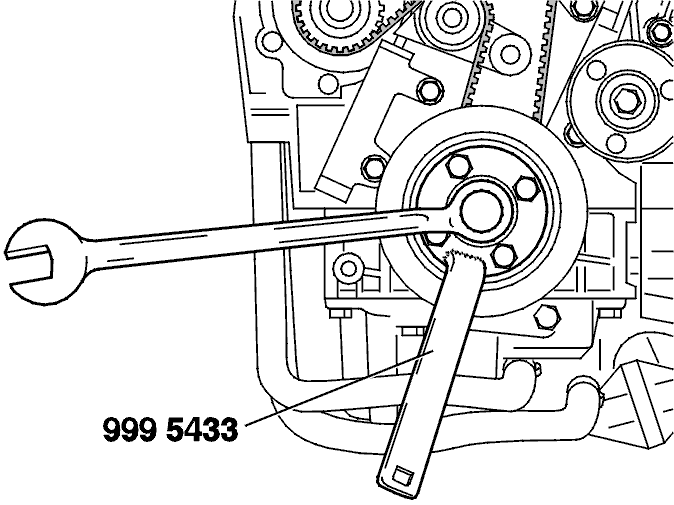

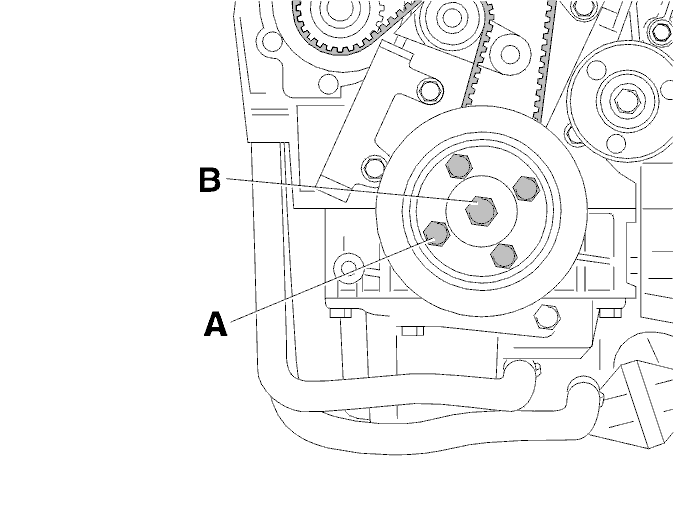

Установить шкив коленвала

• Отрегулировать положение шкива специальным инструментом🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254.
• Убрать инструмент.
• Затянуть болты до25 Нм, затем довернуть болты на 30(.
• Затянуть центральную гайку (В) до180 Нм.

Установить крышки газораспределительного механизма

Установить:

• Нижнюю крышку
• Шкив толкателя (А), момент:25 Нм
• Верхнюю крышку (1 х болт) (В), момент:10 Нм.

Установить ремень привода аксессуаров

• Очистить контактную зону шкива.
• Провернуть натяжитель по часовой стрелке.
• Установить ремень привода аксессуаров как показано на рисунке.
• Отпустить натяжитель (против часовой стрелки).

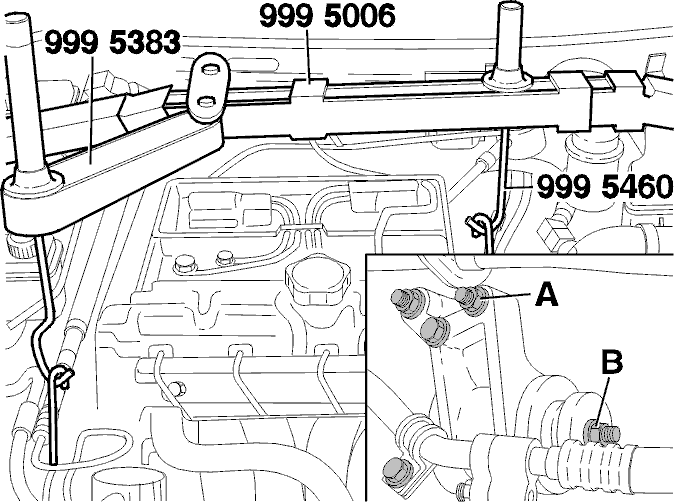

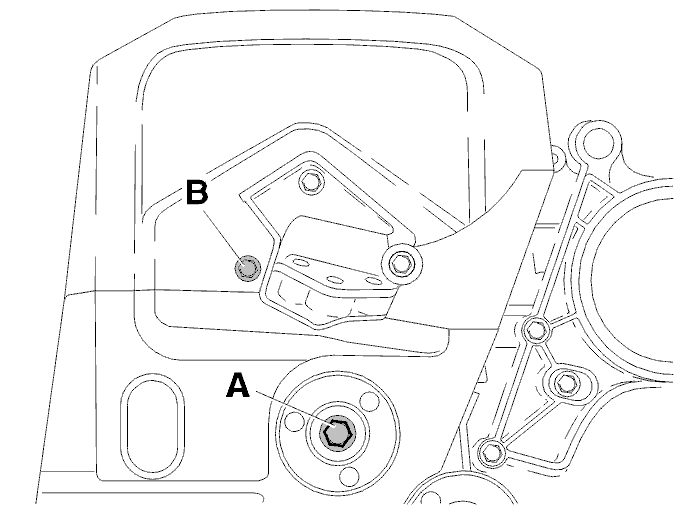

Установить подвеску двигателя

• Установить поддержку двигателя и затянуть гайки и болты (А) до67 Нм.
• Установить болт поддержки кузова.
• Убрать подъемную балку🔧 LYFTBYGEL (HÖJNING MOTOR).
• Затянуть болт поддержки кузова (В) до98 Нм.
• Модели Airco:
• Установить крышку двигателя.
• Установить крышку правого отсека двигателя (для двигателей с турбонаддувом).

Проверить работу двигателя
Запустить двигатель и проверить его работу.

Установить правой переднее колесо

• Установить колеса и наживить гайки.
• Затянуть гайки крест-накрест до110 Нм.
• Затянуть гайки вручную.

Примечание: При применении пневмогайковерта использовать только ключ с ограничителем момента🔧 ERSATT AV 9512834.

Примечание: Правильная затяжка гаек необходима для избежания нагрузок на тормозной диск.
