Замена узла переключателя передач (2001, 2002)

Снятие центральных консолей

• Чтобы снять передние центральные консоли, см. Передняя центральная консоль
• Чтобы снять задние центральные консоли, см.Заднюю центральную консоль
• Снимите держатель лампы с планки освещения
• Отсоедините разъем от выключателя зимнего режима
• Снимите ручку переключателя передач согласно Замена ручки переключателя передач.

Снятие узла переключателя передач

В некоторых моделях имеется трос блокировки ключа и соленоид блокировки переключения.Снимите трос блокировки ключа согласно Замена троса блокировки ключа.Снимите соленоид блокировки переключения и микропереключатель согласно Замена соленоида блокировки переключения и микропереключателя.

Отсоедините трос коробки передач от узла переключателя передач.Используйте плоскогубцы для удаления штырька троса.

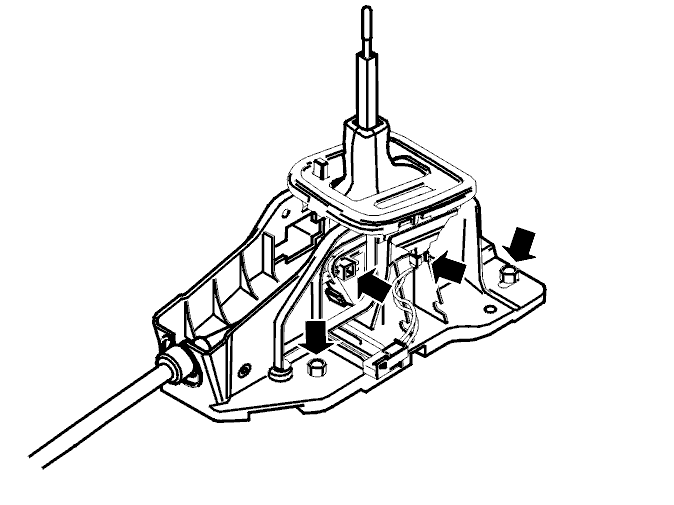

Снимите:

• 4 винта узла переключателя передач
• зажимы жгута проводов (сзади). Отсоедините разъемы
• узел переключателя передач.

Осторожно: Старайтесь не перегибать трос коробки передач.

Установка узла переключателя передач и троса коробки передач

В некоторых моделях имеется блокировка ключа и соленоид блокировки переключения.

Установите трос блокировки ключа согласно Замена троса блокировки ключа.

Установка соленоида блокировки переключения и микропереключателя согласно Замена соленоида блокировки переключения и микропереключателя.

Установите:

• узел переключателя передач (4 винта). Одновременно, поместите трос в узел переключателя передач.Затяните до: 25 Н·м

Осторожно: не повредите трос или трубку чрезмерным перегибанием
- зажимы жгута проводов (сзади). Установите разъемы
- трубку троса в узел переключателя передач и вдавите ее на место
- трос на переключатель передач при помощи штырька.

Осторожно: Старайтесь не перегибать трос или его трубку слишком сильно, чтобы не повредить их.

Установка центральных консолей

• Установите переднюю центральную консоль согласно Передняя центральная консоль
• Установите заднюю центральную консоль согласно Заднюю центральную консоль
• Установите ручку переключателя передач. См. Замена ручки переключателя передач.
