Замена троса блокировки ключа

Отсоединение троса от цилиндра замка рулевого колеса

Снимите:

• панель под приборной панелью со стороны водителя
• нижнюю крышку рулевой колонки
• винт крепления (А) трубки троса
• два винта (В), крепящих кожух
• трос.

Примечание: Может выпасть стопорный зажим троса. Не потеряйте его.

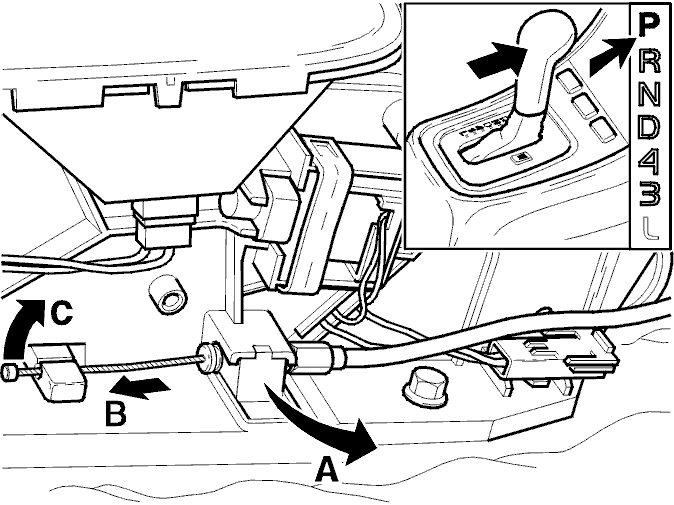

Отсоединение троса от рычага переключателя передач

• Снимите центральную консоль согласно Заднюю центральную консоль
• Выберите положение Р
• Отодвиньте трос назад по направлению от рулевого колеса (В)
• Снимите трос с рычага (С)
• Выдвиньте блок регулятора вместе с тросом и трубкой троса из кронштейна (А).

Снятие троса

Автомобили с правосторонним управлением (1). Снимите:

• зажимы с переходной пластины рулевой колонки
• трос с автомобиля, осторожно.

Автомобили с левосторонним управлением (2). Снимите:

• зажим с воздуховода
• трос с автомобиля, осторожно.

Установка троса на рычаг переключателя передач

• Выберите положение Р
• Проложите трос над валом рулевого колеса к рычагу переключателя передач
• Установите трос в рычаг (А)
• Задвиньте блок регулятора вместе с тросом и трубкой троса в кронштейн (В).

Автомобили с правосторонним управлением (1). Установите

• трос и зажимы на переходную пластину вала рулевого колеса (С).

Автомобили с левосторонним управлением (2). Установите:

• трос и зажим на воздуховод.

Установка троса на цилиндр замка рулевого колеса

Установите:

• стопорный зажим (A)
• трос (В) в стопорный зажим (А)
• крышку (С) (два винта).

Примечание: Если необходимо, поверните ключ зажигания в положение 1.

Установите и закрепите трубку троса с помощью винта (D).Проверка и регулировка троса в центральной консоли, см. Регулировка троса блокировки ключа
