Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | D4192T3 | 2002–2004 |
| S40 (-04) | D4192T4 | 2002–2004 |
| V40 (-04) | D4192T3 | 2002–2004 |
| V40 (-04) | D4192T4 | 2002–2004 |
Специальные инструменты
- 🔧 UTDRAGARE PRIMÄRAXELTÄTNING
- 🔧 DORN PRIMÄRAXELTÄTNING M56
Снятие
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Примечание: Подготовка: См. Снятие коробки передач.
Снимите цилиндр сцепления
Снимите резиновое уплотнение с кожуха сцепления. Сдвиньте его внутрь на трубку по направлению к цилиндру сцепления.Снимите стопорный зажим, крепящий быстросъемный разъем на трубе к соединению.Снимите адаптер. Храните его в пластиковом пакете, чтобы предохранить от загрязнения. Установите защитную заглушку в торец трубки.Снимите цилиндр сцепленияОчистите сопрягаемые поверхности в крышке сцепления. Убедитесь в отсутствии утечки из коробки передач.

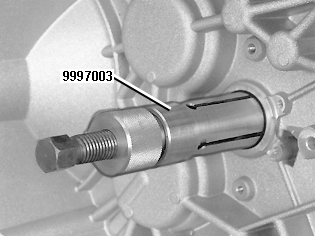

Установка экстрактора для уплотнения первичного вала
Вбейте экстрактор для уплотнения первичного вала.Используйте экстрактор🔧 UTDRAGARE PRIMÄRAXELTÄTNING.
Примечание: Винт и гнездо должны быть откручены при вбивании экстрактора.
Легкими ударами вбейте инструмент в уплотнение. Затяните внутреннее гнездо. Одновременно удерживайте внешнюю часть для того, чтобы инструмент раздвинулся в сторону уплотнителя.Затяните винт в экстракторе. Снимите уплотнение.
Установка

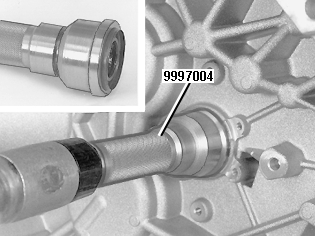

Установите новое уплотнение первичного вала
Смажьте кромку уплотнителя первичного вала. Нанесите смазку, номер 1161241-3.Используйте оправку 🔧 DORN PRIMÄRAXELTÄTNING M56при установке уплотнения первичного вала.Потяните скользящую муфту оправки вперед. Вдавите уплотнитель на место.Надвиньте оправку на первичный вал. Легкими ударами вбивайте уплотнение до тех пор, пока скользящая муфта оправки не упрется в коробку передач и не будет в заднем положении муфты.
Установите цилиндр сцепления
Затяните винты. Затяните до 10 Н·м.Навинтите резиновое уплотнение на трубку с кожухом, повернутым к цилиндру сцепления.Снимите защитную заглушку. Установите соединение. Всегда используйте новый быстросъемный соединитель с резиновым уплотнителем.Смажьте резиновое уплотнение, капнув на него немного тормозной жидкости. Это облегчает соединение.Вдавите трубку в соединение. Зафиксируйте трубку при помощи стопорного зажима.
Установите резиновое уплотнение трубы в крышку сцепления
Убедитесь, что резиновое уплотнение установлено по всей окружности.
Примечание: Чтобы установить коробку передач, см. Установка коробки передач.
