Замена уплотнительных прокладок вокруг дверного проема и заднего бокового окна

Снятие уплотнительной прокладки дверного проема

Снимите:

• передний и задний декоративные накладки дверных порогов (С), потянув их вверх.
• заднее боковое окно в соответствии с Снятие наружной прокладки заднего бокового окна.
• уплотнительную прокладку, вытянув ее.

Примечание: Прокладка приклеена липкой лентой и вжата вокруг дверного проема.

Подсказка: В случае, если прокладку заклинило, его можно осторожно разогреть, используя пистолет с горячим воздухом.

Подготовка перед установкой уплотнительной прокладки дверного проема

Примечание: Как прокладка, так и автомобиль должны находиться при комнатной температуре.

Примечание: Сначала поверхность, на которую приклеивается прокладка, должна быть очищена от грязи и жира.

Очистите весь оставшийся клей или липкую ленту при помощи разбавленного изопропила. Для получения наиболее оптимального результата необходимо смешать одну часть изопропила с одной частью воды.

Внимание: Избегайте попадания на кожу, используйте перчатки и защитные очки.

Обеспечьте наличие соответствующей вентиляции.

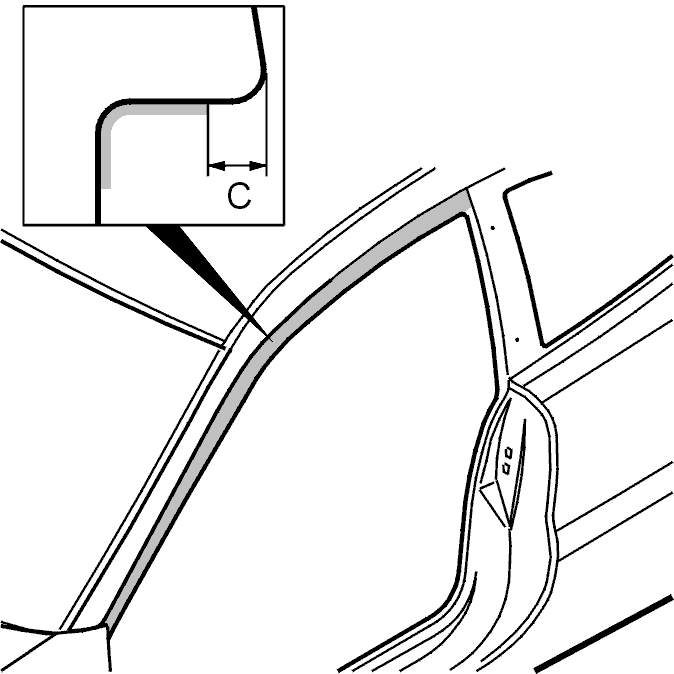

Замаскируйте 7 или 9 мм липкой лентой для маскирования вокруг дверного проема, как показано на рисунке.Маскирование должно быть 7-9 мм от края (С)см. рисунок.Зачистите наждачной бумагой то место, где была прокладка, используя 1000 или 1200 размер наждачной бумаги, как показано на затемненной части рисунка.Протрите пыль с поверхности, используя разбавленный изопропил. Для получения наиболее оптимального результата необходимо смешать одну часть изопропила с одной частью воды.

Внимание: Избегайте попадания на кожу, используйте перчатки и защитные очки.

Обеспечьте наличие соответствующей вентиляции.

Не снимайте липкую ленту для маскирования с зеркала заднего обзора вниз во время установки.

Установка уплотнительной прокладки дверного проема

Установите:

• прокладку в верхний задний угол, вдавливая прокладку в выступ. Продолжите вокруг всего дверного проема.

Примечание: Прокладка должна начинаться непосредственно в углу для того, чтобы обеспечить плотное прилегание на всей поверхности.
- декоративные накладки дверных порогов передней и задней дверей.

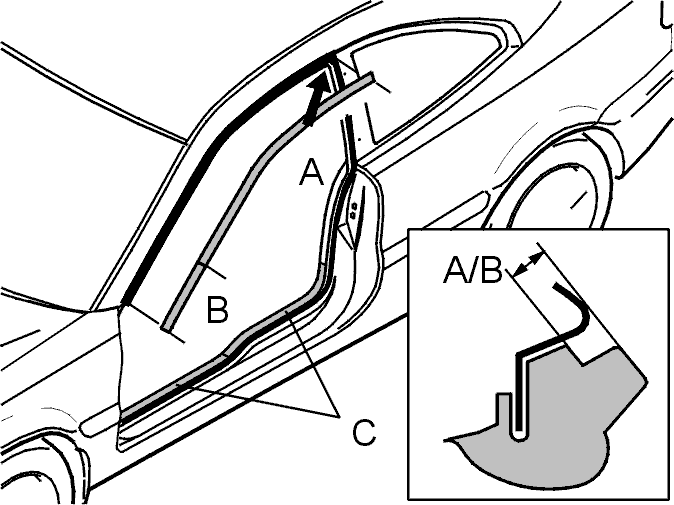

Удостоверьтесь в том, что плотное прилегание сохранено по всей длине.Осторожно постучите вокруг дверного проема резиновой киянкой или другим подобным инструментом с тем, чтобы уплотнительная прокладка вошла соответствующим образом.Отрегулируйте прокладку, используя приспособление для запрессовки🔧 FALSBEN.Задняя часть прокладки двери должна соответствовать внутренней прокладке заднего окна.Расстояние между краем и прокладкой (А)должно быть приблизительно 9 мм и (B)приблизительно 7 мм.

Примечание: Убедитесь в том, что линия вдоль корпуса прямая.

Осторожно: Важно оказать давление на прокладку для обеспечения полного контакта между липкой лентой и корпусом.

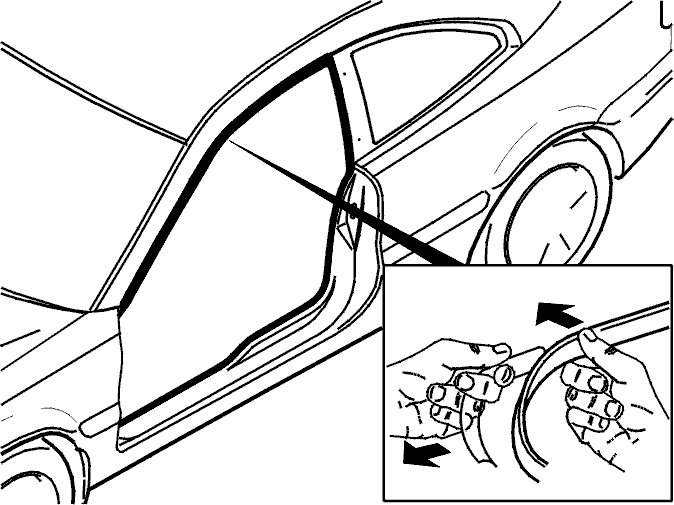

Снимайте защитную ленту с новой прокладки постепенно и плотно вдавите ее на место.

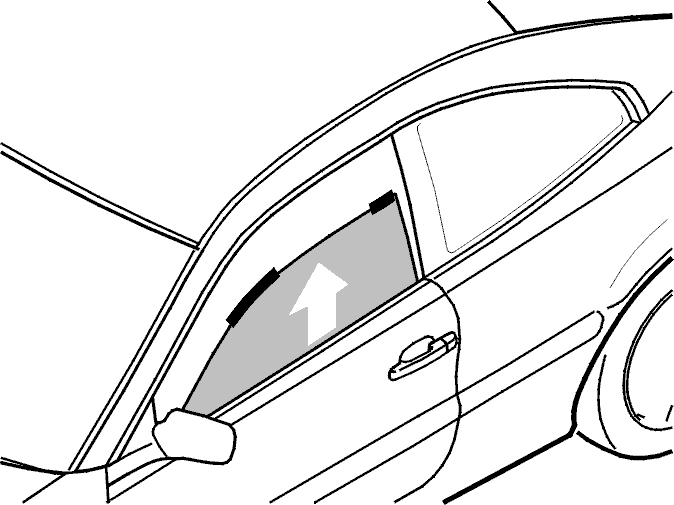

Отрежьте 2 куска старой прокладки и поместите их на переднее боковое окно, как показано на рисунке. Поднимите окно для оказания дополнительного давления на прокладку.Опустите окно по истечение приблизительно 10 минут и снимите прокладки с окна.Замените заднее стекло в обратном порядке в соответствии с Снятие наружной прокладки заднего бокового окна.

Замена внутренней прокладки заднего бокового окна

Снимите:

• заднее боковое окно в соответствии с Снятие наружной прокладки заднего бокового окна
• уплотнительную прокладку, вытянув ее.

Установка внутренней прокладки заднего бокового окна

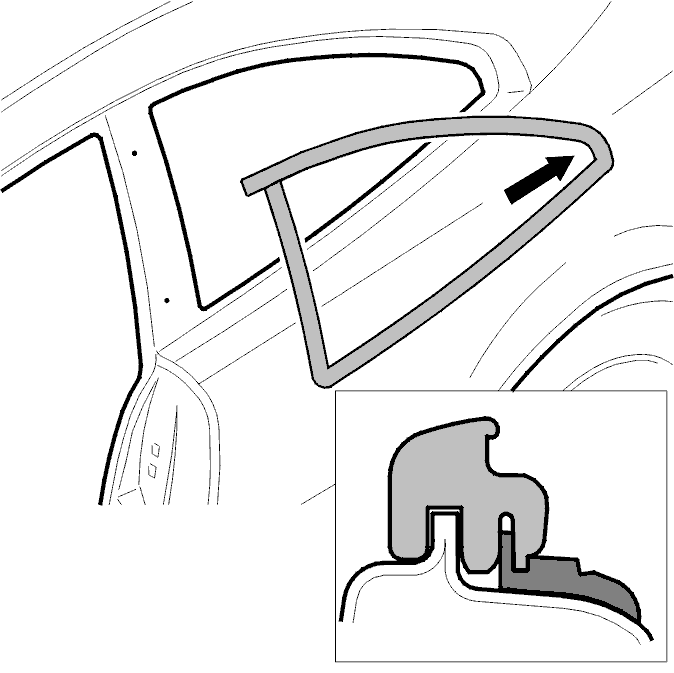

По возможности используйте ту же прокладку.Замените прокладку в верхнем заднем углу, вдавливая прокладку в выступ. Продолжите вокруг всего оконного проема.Осторожно постучите вокруг оконного проема резиновой киянкой или другим подобным инструментом с тем, чтобы уплотнительная прокладка вошла соответствующим образом.Верхняя передняя часть прокладки двери должна соответствовать прокладке двери.Отрегулируйте прокладку, используя приспособление для запрессовки🔧 FALSBEN.Замените заднее стекло в обратном порядке в соответствии с Снятие наружной прокладки заднего бокового окна.

Снятие наружной прокладки заднего бокового окна

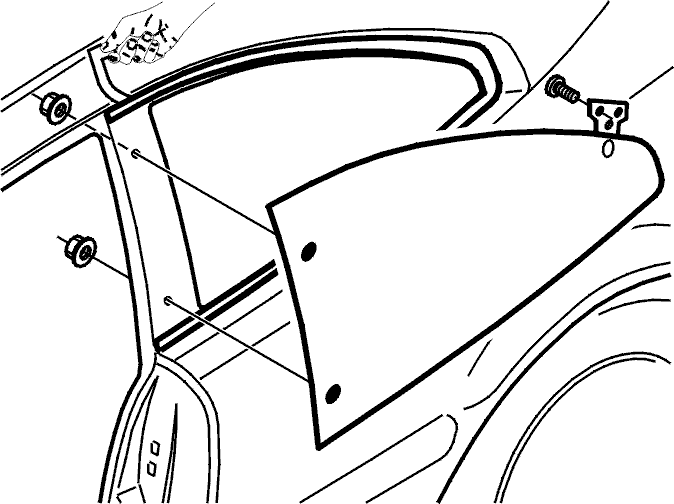

Снятие заднего бокового окна

Снимите:

• Панель средней стойки (B) в соответствии с Замена панелей

Примечание: Новые звукоизоляционные накладки на отверстия на средней стойке B при установке.
- пружинный штифт в соединении от замка заднего стекла.
- 2 гайки переднего крепления заднего стекла.

Примечание: Будьте осторожны, не уроните гайки в среднюю стойку (B).

Подсказка: Нанесите немного бутила или другого подобного вещества в направляющую для поддержания гаек.
- окно.

Снятие наружной прокладки заднего бокового окна
Снимите уплотнительную прокладку, вытянув ее.

Подготовка перед установкой наружной прокладки заднего бокового стекла

Примечание: Как прокладка, так и автомобиль должны находиться при комнатной температуре.

Примечание: Сначала поверхность, на которую приклеивается прокладка, должна быть очищена от грязи и жира.

Очистите весь оставшийся клей или клейкую ленту при помощи разбавленного изопропила. Для получения наиболее оптимального результата необходимо смешать одну часть изопропила с одной частью воды.

Внимание: Избегайте попадания на кожу, используйте перчатки и защитные очки.

Обеспечьте наличие соответствующей вентиляции.

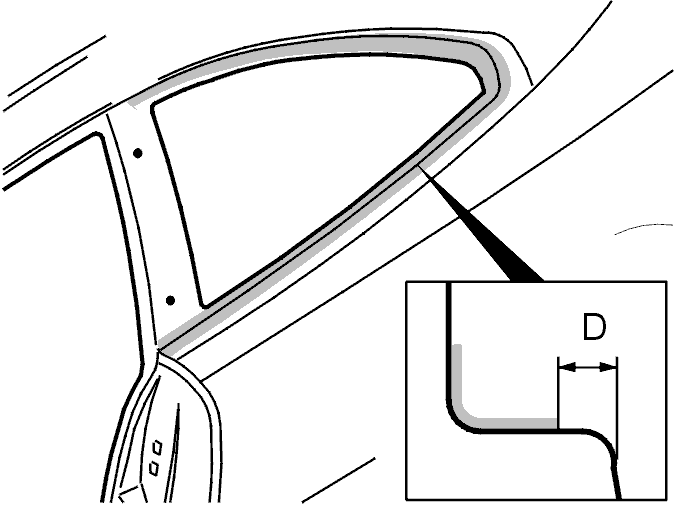

Замаскируйте 7 или 9 мм липкой лентой для маскирования вокруг оконного проема, как показано на рисунке.Маскирование должно быть 7-9 мм от края (С)см. рисунок.Зачистите наждачной бумагой то место, где была прокладка, используя 1000 или 1200 размер наждачной бумаги, как показано на затемненной части рисунка.Протрите пыль с поверхности, используя разбавленный изопропил. Для получения наиболее оптимального результата необходимо смешать одну часть изопропила с одной частью воды.

Внимание: Избегайте попадания на кожу, используйте перчатки и защитные очки.

Обеспечьте наличие соответствующей вентиляции.

Установка наружной прокладки заднего бокового окна

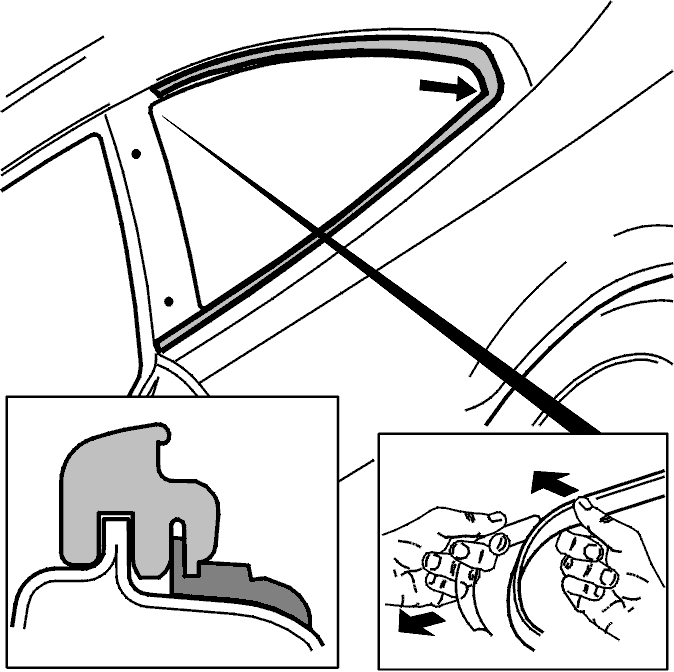

Начните с замены прокладки в нижнем заднем углу. Наружная и внутренняя прокладки должны плотно прилегать друг к другу.Удостоверьтесь в том, что прокладка установлена соответствующим образом относительно корпуса и оконного проема.Снимайте защитную ленту с новой прокладки постепенно с нижнего заднего угла новой прокладки и плотно вдавите ее на место.Продолжайте замену прокладки в верхнем переднем углу, и завершите замену в нижней части оконного проема.Удостоверьтесь в том, что прокладка установлена соответствующим образом относительно корпуса и оконного проема.

Примечание: Убедитесь в том, что линия вдоль корпуса прямая.

Осторожно: Важно оказать давление на прокладку для обеспечения полного контакта между липкой лентой и корпусом.

Снимайте постепенно защитную ленту с оставшейся части новой прокладки и плотно вдавите ее на место.Замените заднее стекло в обратном порядке в соответствии с Снятие наружной прокладки заднего бокового окна.

Снятие отделки в металлической части

Снимите отделку, вытянув ее.

Примечание: При снятии отделки, действуйте осторожно, во избежание повреждения эмали.

Установка отделки в металлической части

Примечание: Как отделка, так и автомобиль должны находиться при комнатной температуре.

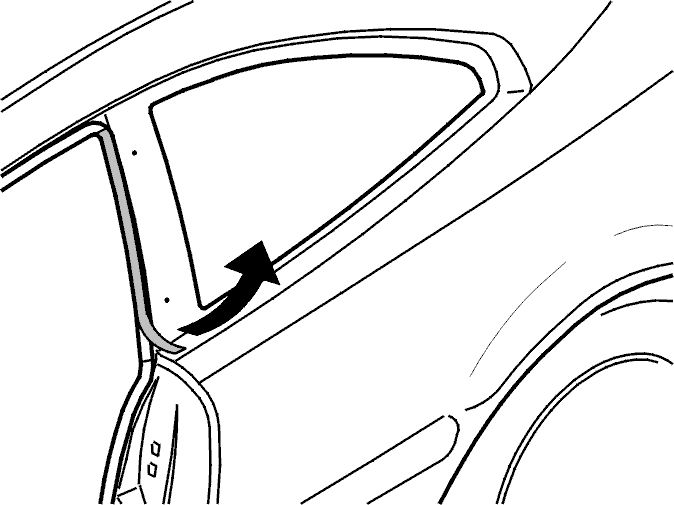

Очистите внутреннюю сторону отделки при помощи очистителя H (номер элемента 1161436-9).Произведите грунтовку задней стороны отделки грунтовкой (номер элемента 1161516-8).Начните с замены отделки с заднего края.Снимайте постепенно защитную ленту с уплотнительной прокладки и плотно вдавите ее на место, если новая прокладка была установлена.

Примечание: Убедитесь в том, что линия вдоль корпуса прямая.

Осторожно: Важно оказать давление на прокладку для обеспечения полного контакта между липкой лентой и корпусом.

Снятие тканевой прокладки

Снимите заднее стекло в соответствии с Снятие наружной прокладки заднего бокового окна Оторвите ткань от резиновой прокладки.

Установка тканевой прокладки

Очистите поверхности резиновой прокладки, используя разбавленный изопропил. Для получения наиболее оптимального результата необходимо смешать одну часть изопропила с одной частью воды.

Внимание: Избегайте попадания на кожу, используйте перчатки и защитные очки.

Обеспечьте наличие соответствующей вентиляции.

Примечание: При установке всегда используйте новую тканевую прокладку.

Начните установку тканевой прокладки сверху.Будьте осторожны, помещая тканевую прокладку.Замените заднее стекло в обратном порядке в соответствии с Снятие наружной прокладки заднего бокового окна.
