Замена уплотнительных манжет сальников со стороны привода газораспределительного механизма

Снимите

• Ремень газораспределительного механизма, см. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Примечание: Проверьте натяжение ремня газораспределительного механизма перед его снятием. Величина натяжения ремня должна находиться в пределах 7,5-3 мм. Замените ремень привода газораспределительного механизма, если натяжение меньше 3 мм. При повторном использовании прежнего ремня натяните его до величины, полученной перед снятием.

Проверьте натяжение ремня,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.
- Щиток вспомогательного вала с правой стороны продольной балки и уплотнительную манжету коленчатого вала.

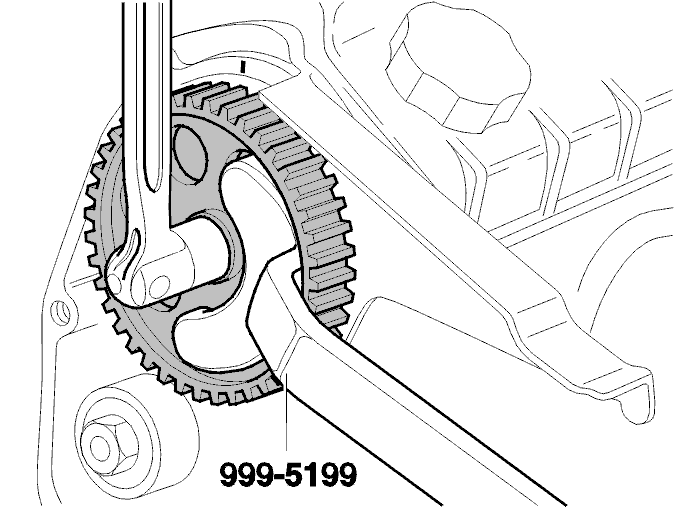

Снимите шкив распределительного вала

Используйте упор🔧 MOTHÅLL (KAMAXELHJUL) D24и выверните крепежный болт.Следите, чтобы распределительный вал не проворачивался.Снимите шестерню с распределительного вала при помощи универсального съемника.Выньте шпонку.

Снимите уплотнительную манжету распределительного вала

Воспользуйтесь отверткой (будьте осторожны, чтобы не повредить поверхность уплотнения).

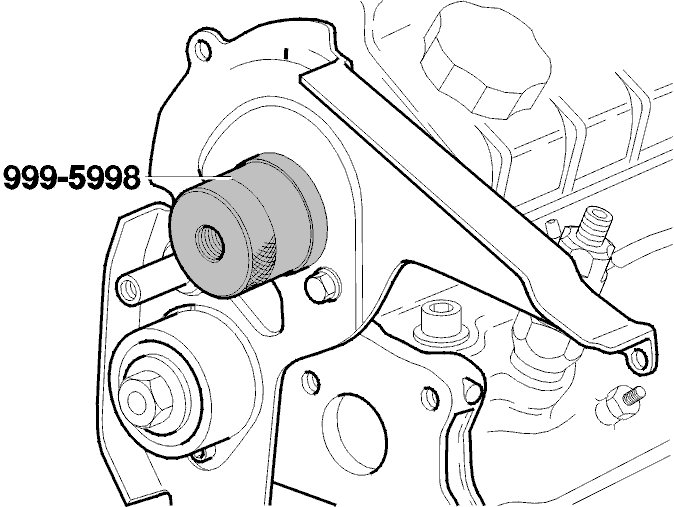

Поставьте новую уплотнительную манжету распределительного вала

Очистите сопрягаемые поверхности и смажьте контактную кромку уплотнительной манжеты.Обмотайте лентой распределительный вал.Аккуратно наденьте уплотнительную манжету на распределительный вал, соблюдая осторожность, чтобы не повредить манжету.Установите новую уплотнительную манжету с помощью оправки🔧 DORN (TÄTNING FRÄMRE-KAMAXEL)D16,B172.Снимите ленту.

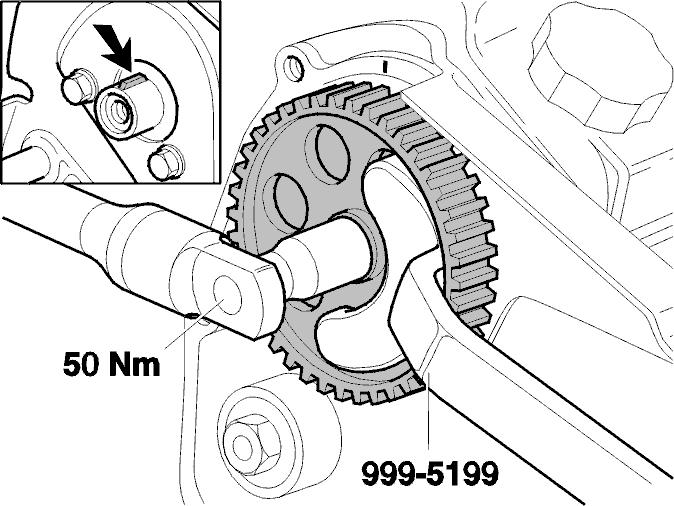

Поставьте шкив распределительного вала

Поставьте шпонку.Нанесите на болт герметик (номер детали 1161053).Используя упор🔧 MOTHÅLL (KAMAXELHJUL) D24, затяните болт моментом50 Н·м.

Примечание: Не поворачивайте коленчатый вал.

Наденьте/отрегулируйте ремень газораспределительного механизма

См. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Примечание: При использовании прежнего ремня газораспределительного механизма натяните его до величины, записанной перед снятием.

Снимите:

• Брызговик
• Щиток под правой продольной балкой
• Ремень газораспределительного механизма, см. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов

Примечание: Проверьте натяжение ремня газораспределительного механизма перед его снятием.

Величина натяжения должна находиться в пределах 7,5-3 мм. Если величина натяжения меньше 3 мм, замените ремень газораспределительного механизма.

При повторном использовании прежнего ремня натяните его до прежней величины.

Проверьте натяжение ремня,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

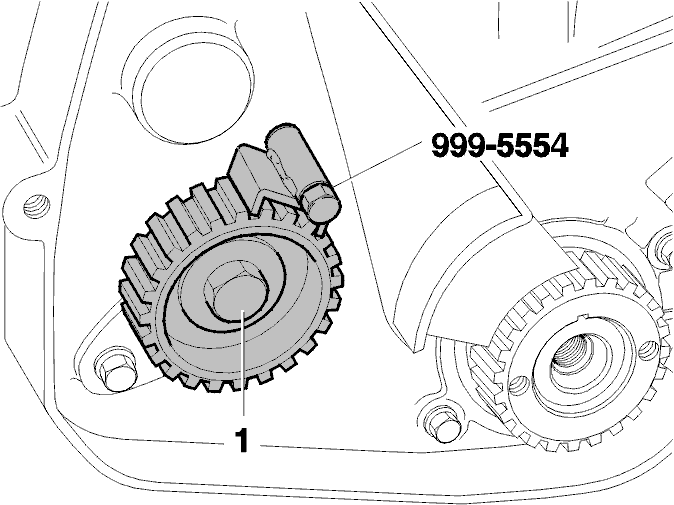

Снимите шкив вспомогательного вала

Установите упор🔧 MOTHÅLL (HJUL MELLANAXELN) ERSÄTTER 9995993и зафиксируйте его.Выверните крепежный болт (1) и стяните шкив с вспомогательного вала при помощи универсального съемника.🔧 UNIVERSALAVDRAGARE B75 MM L80 MM.

Снимите уплотнительную манжету вспомогательного вала

Воспользуйтесь отверткой (будьте осторожны, чтобы не повредить поверхность уплотнения).

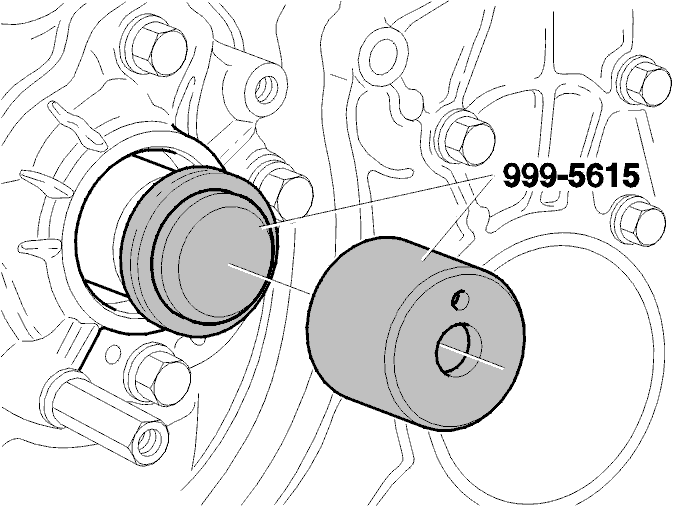

Установите новую уплотнительную манжету вспомогательного вала

Очистите сопрягаемые поверхности и смажьте контактную кромку уплотнительной манжеты.Установите направляющую специального инструмента🔧 DORN (TÄTNING/MELLANAXEL) ERS.9995996 B172-D19T.Установите уплотнительную манжету на направляющую.Установите уплотнительную манжету с помощью специального инструмента🔧 DORN (TÄTNING/MELLANAXEL) ERS.9995996 B172-D19T.

Поставьте шкив вспомогательного вала

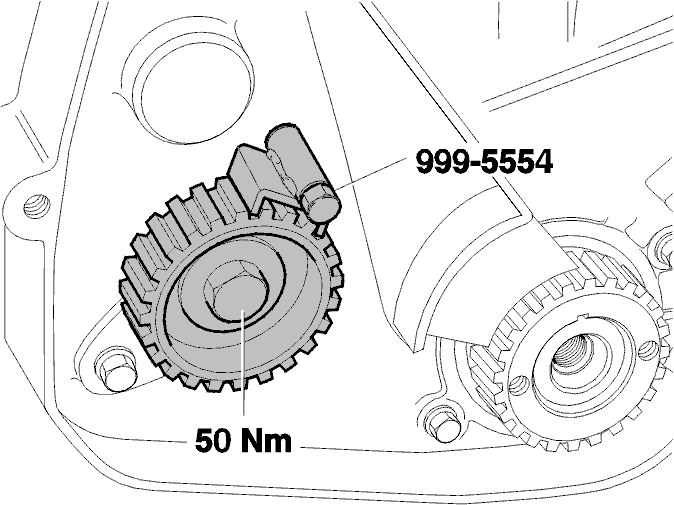

Поставьте шкив и крепежный болт.Установите упор🔧 MOTHÅLL (HJUL MELLANAXELN) ERSÄTTER 9995993и зафиксируйте его.Затяните болт моментом50 Н·м.Снимите упор🔧 MOTHÅLL (HJUL MELLANAXELN) ERSÄTTER 9995993.Поставьте щиток.

Наденьте/отрегулируйте ремень газораспределительного механизма

См. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Примечание: При использовании прежнего ремня газораспределительного механизма натяните его до величины, записанной перед снятием.

Снимите

• Брызговик
• Щиток под правой продольной балкой
• Ремень газораспределительного механизма, см. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов

Примечание: Проверьте натяжение ремня газораспределительного механизма перед его снятием.

Величина натяжения должна находиться в пределах 7,5-3 мм. Если величина натяжения меньше 3 мм, замените ремень газораспределительного механизма.

При повторном использовании прежнего ремня натяните его до прежней величины.

Проверьте натяжение ремня,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Снимите шкив вспомогательного вала

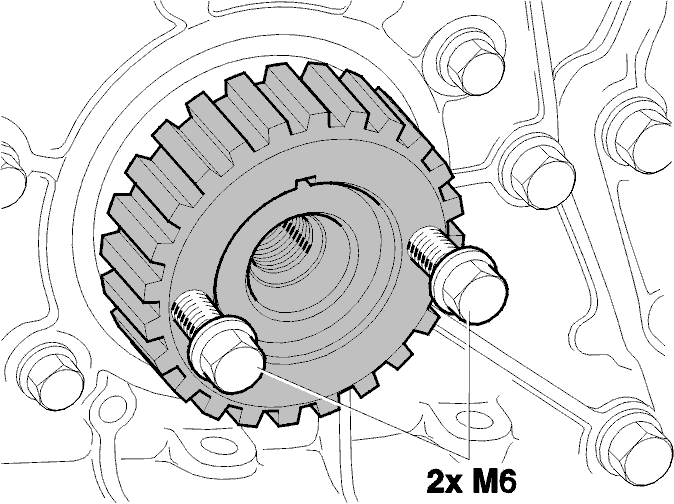

Стяните шестерню с коленчатого вала, используя при необходимости два болта M6.

Снимите уплотнительную манжету с коленчатого вала

Выньте шпонку из коленчатого вала.Воспользуйтесь отверткой (будьте осторожны, чтобы не повредить поверхность уплотнения).

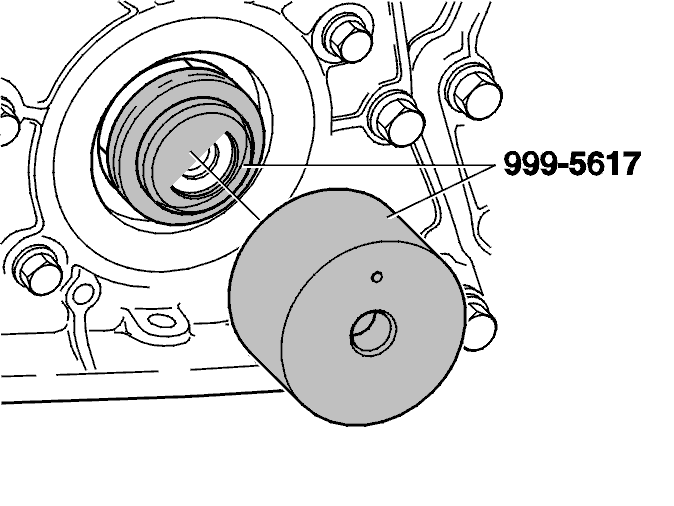

Поставьте новую уплотнительную манжету коленчатого вала

Очистите сопрягаемые поверхности и смажьте контактную кромку уплотнительной манжеты.Установите направляющую специального инструмента🔧 DORN (TÄTNING/VEVAXEL) ERS.9995999 B172-D19T.Установите уплотнительную манжету на направляющую.Установите уплотнительную манжету с помощью специального инструмента🔧 DORN (TÄTNING/VEVAXEL) ERS.9995999 B172-D19T.

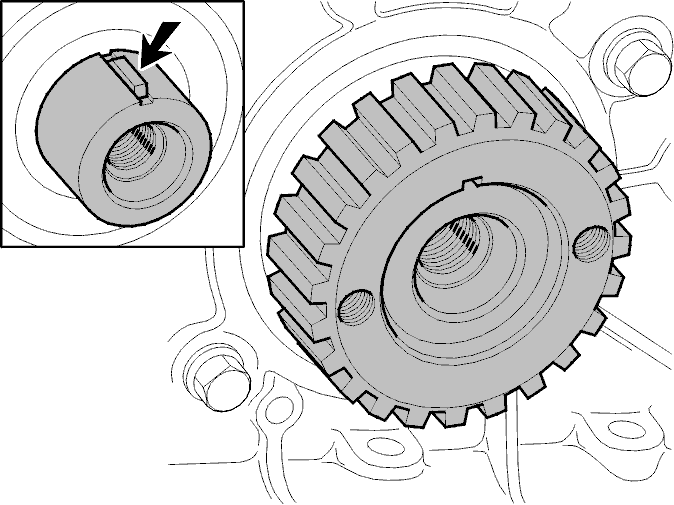

Поставьте шкив коленчатого вала

Поставьте шпонку и наденьте шкив на коленчатый вал.Поставьте щиток на продольную балку и установите брызговик.

Наденьте/отрегулируйте ремень газораспределительного механизма

См. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Примечание: При использовании прежнего ремня газораспределительного механизма натяните его до величины, записанной перед снятием.
