Замена уплотнительного кольца тяги механизма переключения передач (2001, 2002)

Снятие компонентов моторного отсека

Примечание: При снятии провода аккумулятора см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снимите:

• узел корпуса воздухоочистителя (ACL) со впускной трубой
• аккумулятор. См. Замена воздухоочистителя (ACL)
• полку аккумулятора.

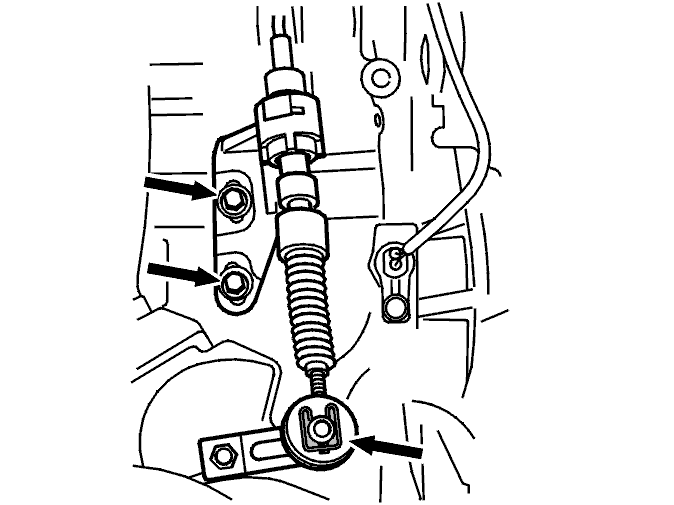

Отсоедините трос переключателя передач от рычага (А)

• Снимите две гайки крепления В троса
• Поднимите кабель и отведите в сторону.

Осторожно: Старайтесь не перегибать трос или его трубку слишком сильно, чтобы не повредить их. Соблюдайте осторожность, чтобы не повредить чехол троса.

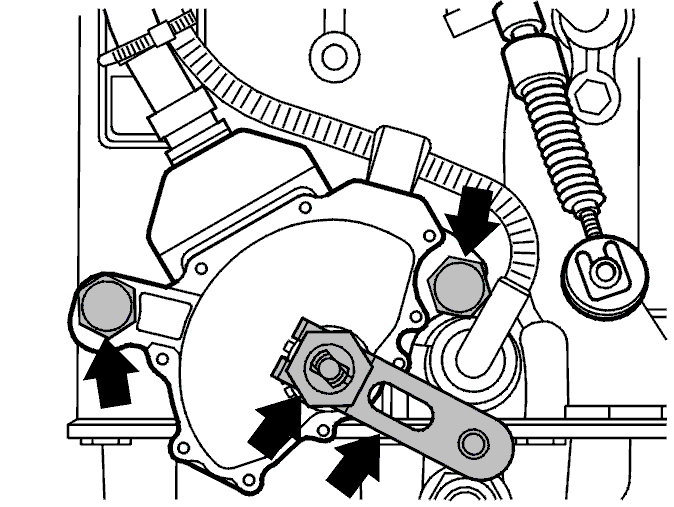

Снятие датчика выбранной передачи с тяги механизма переключения передач

Снимите:

• рычаг
• гайку, стопорную шайбу и резиновое уплотнение с датчика выбранной передачи
• гайку крепления кабельного канала
• снимите ленточные хомуты
• поднимите кабельный канал и отведите в сторону
• два винта датчика выбранной передачи.

Осторожно поднимите датчик из тяги механизма переключения передач.

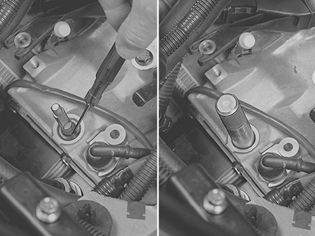

Замена уплотнительного кольца тяги механизма переключения передач

Снимите старое уплотнительное кольцо. Используйте маленькую закругленную отвертку.Будьте осторожны, чтобы не повредить тягу.Нанесите немного жидкости для автоматической коробки передач на новое уплотнительное кольцо. Установите кольцо. Используйте оправку 🔧 DORN (MONT-TÄTNING REGL.AXEL) AW30-40,AW50-42.

Установка датчика выбранной передачи

• Слегка затяните винты датчика
• Установите резиновую шайбу, стопорную шайбу и гайку на соединение тяги механизма переключения передач
• Затяните гайку
• Зафиксируйте гайку при помощи стопорной шайбы
• Установите новые ленточные хомуты.

Регулировка датчика выбранной передачи

См. Проверка и регулировка датчика выбранной передачи.

Установка датчика выбранной передачи, продолжение

Установите:

• крепление кабельного канала на винте. Затяните гайку. Затяните до 25 Н·м
• рычаг на тягу механизма переключения передач. Затяните до 16 Н·м
• трос коробки передач на кронштейн и рычаг.

Осторожно: Старайтесь не перегибать трос или его трубку слишком сильно, чтобы не повредить их. Соблюдайте осторожность, чтобы не повредить чехол троса.

Установка компонентов моторного отсека

Примечание: При установке провода аккумулятора см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Установите:

• полку аккумулятора
• узел корпуса воздухоочистителя (ACL) со впускной трубой
• см. Замена воздухоочистителя (ACL)
• аккумулятор.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.
