Проверка и регулировка датчика выбранной передачи (2001, 2002)

Снятие компонентов моторного отсека

Примечание: При снятии провода аккумулятора см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора

Снимите:

• корпус воздухоочистителя (ACL), впускной коллектор и аккумулятор
• см. Замена воздухоочистителя (ACL)
• полку аккумулятора.

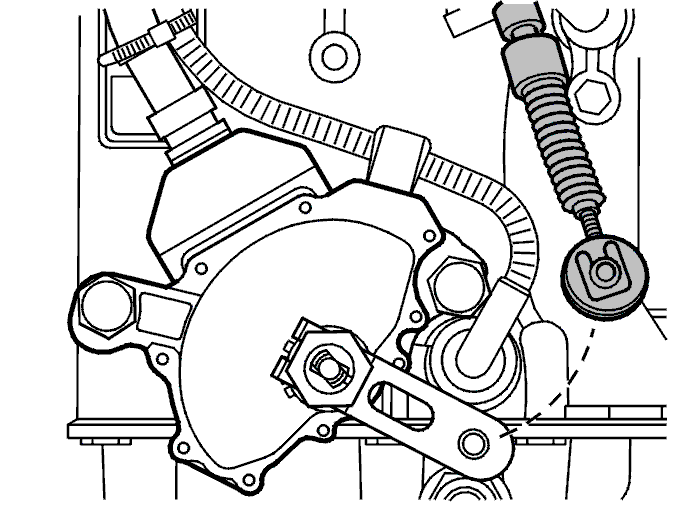

Отсоедините трос коробки передач от рычага. Передвиньте трос в одну сторону

Внимание: Старайтесь не перегибать трос или его трубку слишком сильно, чтобы не повредить их. Соблюдайте осторожность, чтобы не повредить чехол троса.

Проверка настройки

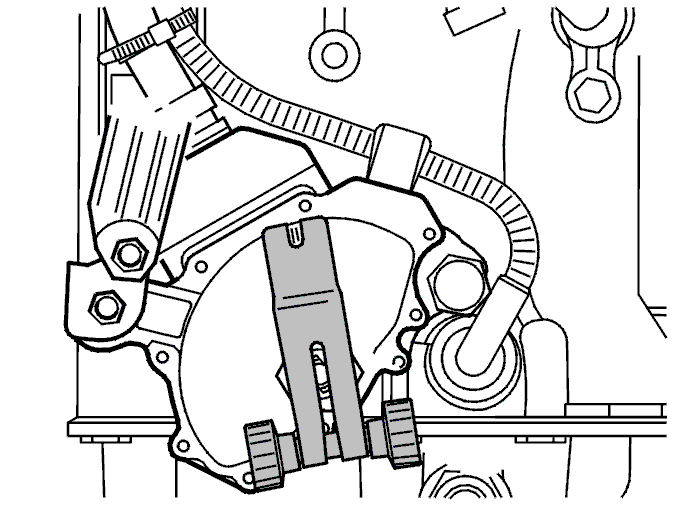

Снимите рычаг. Установите регулировочный инструмент 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50 на тягу механизма переключения передач. Убедитесь, что вал находится в положении N. Выемка на инструменте должна быть выровнена по маркировке на датчике установленной передачи.Если требуется регулировка, см. следующую процедуру в этом разделе.

Регулировка датчика выбранной передачи

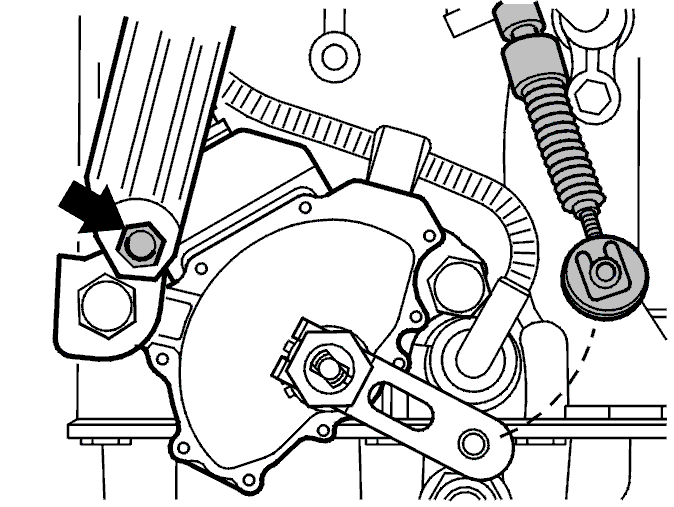

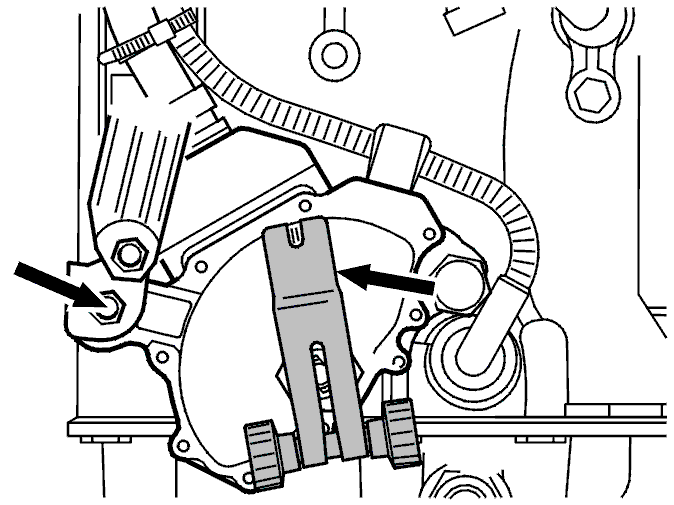

Снимите гайку крепления кабельного канала. Cнимите кабельный канал с винта.Ослабьте винты датчика выбранной передачи.Поверните датчик выбранной передачи так, чтобы маркировка на выключателе совместилась с выемкой на инструменте. Затяните винты датчика. Затяните до 25 Н·м.Снимите регулировочный инструмент.

Установка рычага

Установите кабельный канал на винт. Затяните до 25 Н·м.Установите рычаг на вал управления. Затяните до 16 Н·м.Установите трос на рычаг.

Установка компонентов моторного отсека

Примечание: При установке провода аккумулятора см. Обращайте внимание при отсоединении и подсоединении провода акк умулятора

Установите:

• полку аккумулятора
• корпус воздухоочистителя (ACL), впускной коллектор и аккумулятор
• См. Замена воздухоочистителя (ACL)

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.

Перейдите к системе связи автомобиля. Считайте положения датчика выбранной передачи в цифровом изображении параметра.
