Замена уплотнительного кольца тяги механизма переключения передач (1996, 1997)

Подготовка

Снимите:

• Аккумулятор
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора

Снятие датчика выбранной передачи

Снимите:

• Трос коробки передач с рычага
• Рычаг
• Гайку, стопорную шайбу и резиновую шайбу тяги механизма переключения передач
• Трубку щупа для измерения уровня. Поднимите трубку и поверните ее в сторону.
• Винты (два) крепления датчика выбранной передачи

Осторожно поднимая, снимите датчик с тяги механизма переключения передач.

Осторожно: Если металлический язычок на датчике выбранной передачи застревает на кронштейне троса коробки передач: Снимите кронштейн и отложите его в сторону.

Снятие уплотнительного кольца тяги механизма переключения передач

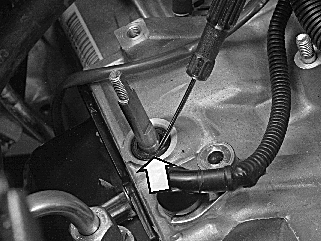

Используйте закругленную отвертку для снятия старого уплотнительного кольца. Будьте осторожны, чтобы не повредить тягу.

Установка уплотнительного кольца

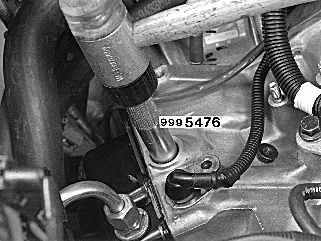

Установите новое уплотнительное кольцоНанесите жидкость для автоматической коробки передач (ATF) на кольцо.Вбейте новое кольцо на место, используя оправку 🔧 DORN (MONT-TÄTNING REGL.AXEL) AW30-40,AW50-42.

Установка датчика выбранной передачи

Убедитесь, что держатель / прокладка на жгуте проводов соленоида находится на месте.Установите:

• Датчик. Затяните винты крепления пальцами.
• Резиновую шайбу, стопорную шайбу и гайку тяги механизма переключения передач.Момент затяжки: 25 Н·м.Зафиксируйте гайку шайбой.

Регулировка и проверка

Отрегулируйте датчик выбранной передачи согласно Проверка и регулировка датчика выбранной передачи.

Установка, продолжение

Установите:

• Кронштейн трубки щупа для измерения уровня. Убедитесь, что уплотнительное кольцо находится на месте. Затяните гайкуМомент затяжки: 25 Н·м
• Рычаг на тягу механизма переключения передач.Момент затяжки: 16 Н·м

Если кронштейн троса коробки передач не был снят:Установите трос коробки передач на рычаг вместе с шайбой и фиксирующим зажимом. Нанесите небольшое количество смазки (номер 1161241-3) на шейку вала рычага.Если кронштейн троса коробки передач был снят:Установите кронштейн и отрегулируйте трос коробки передач согласно Регулировка троса коробки передач.

Установка компонентов моторного отсека

Установите:

• Полку аккумулятора
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Аккумулятор

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.

Проверьте положения датчика выбранной передачи. Если невозможно использовать VCT 2000, как ручной проверочный прибор, используйте вместо него сканирующий прибор Volvo (ST) в качестве проверочного прибора. Чтобы подсоединить сканирующий прибор Volvo, см. Подсоединение сканирующего прибора Volvo (ST).
