Замена уплотнения распределительных валов

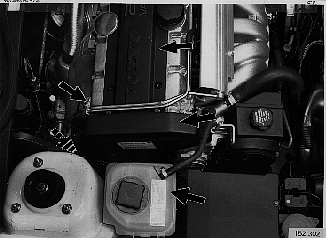

Снимите:

• крышку свечей зажигания
• два зажима топливных магистралей
• поднимите расширительный бачок и поместите его с одной стороны над двигателем
• переднюю крышку газораспределительного механизма
• правое переднее колесо

Снимите облицовку правого крыла, чтобы получить доступ к гасителю колебаний.

Проверните коленчатый вал двигателя по часовой стрелке

Шкивы распределительного вала следует провернуть до тех пор, пока все метки не совпадут.Снимите верхнюю крышку газораспределительного механизма.

Снимите ремень газораспределительного механизма

Пометьте шкивы распределительного вала (как впускной, так и выпускной).

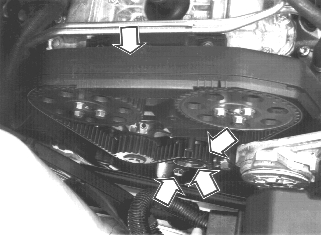

Снимите:

• блок успокоителя натяжного устройства
• ремень газораспределительного механизма, поверните в одну сторону
• шкивы распределительного вала, используйте удерживающий инструмент 🔧 MOTHÅLL (KAMAXELHJUL) D24

Снимите и установите новое уплотнение распределительного вала

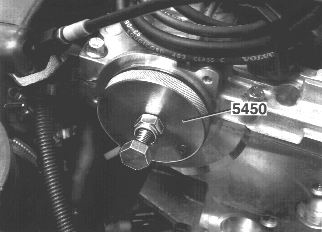

Снимите уплотнение/уплотнения распределительного валаСмажьте и установите новое уплотнение с помощью оправки 🔧 DORN (MONT-FRÄMRE TÄTNING/KAMAXEL) B6304 B5254, используйте медную киянку. (Оправка 🔧 DORN (MONT-FRÄMRE TÄTNING/KAMAXEL) B6304 B5254 более поздней разновидности сделана из пластмассы.)

Примечание: Уплотнительные кольца более поздних разновидностей снимаются при помощи съемника 🔧 UTDRAGARE (TÄTNING-PINJONG,KAM-VEVAXEL)B200-6304 из-за уменьшенного расстояния между распределительным валом и арматурой уплотнительного кольца.

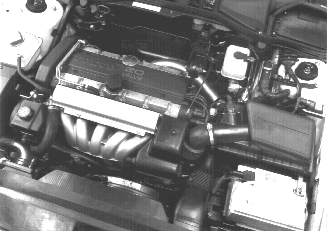

Снимите:

• корпус воздушного фильтра (ACL) со шлангами
• крышку распределителя, ротор, держатель
• корпус датчика положения распределительного вала (CMP) и демпфер
• вентилятор системы охлаждения двигателя (FC)
• стартер

Примечание: Разъемы и шланги клапана соленоида на корпусе воздушного фильтра (ACL).

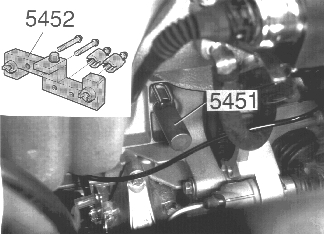

Установите инструмент регулировки распределительного вала 999 5451, 999 5452

Снимите заглушку и установите инструмент регулировки 🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254 коленчатого вала, поверните вал против часовой стрелки до его упора об оправку.Установите инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254 на заднем краю распределительных валов и удлинителей.

Установите:

• шкивы распределительного вала с помощью двух винтов так, чтобы они точно действовали на шкивы
• блок успокоителя натяжного устройства
• ремень газораспределительного механизма

Примечание: Убедитесь в том, что отверстия винтов распределительных валов сцентрированы, см. иллюстрацию.

Регулировка механического устройства натяжения ремня

Если используется механическое устройство натяжения ремня, отрегулируйте согласно Регулировка механического устройства натяжения ремня.

Натяните ремень газораспределительного механизма

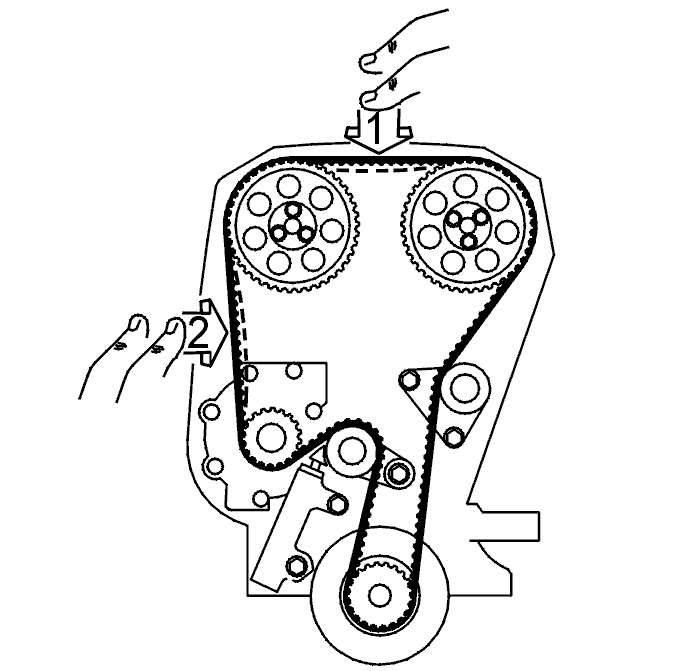

Удалите штифт блокировки из блока успокоителя натяжного устройства.Сильно надавите или ударьте по ремню дважды в направлении стрелки (1) и дважды в направлении стрелки (2) пластмассовой киянкой.Затяните винты шкива распределительного вала до 20 Н·м.Снимите инструмент блокировки распределительного вала (🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254) с заднего края распределительных валов.Снимите инструмент блокировки распределительного вала 🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254(установите заглушку).Установите крышку газораспределительного механизма.Проверните коленчатый вал на два оборота и проверьте совпадение меток.

Установите:

• переднюю крышку газораспределительного механизма
• расширительный бачок
• два зажима топливных магистралей.

Установите:

• корпус датчика положения распределительного вала (CMP) с демпфером
• ротор и крышку распределителя
• корпус воздушного фильтра (ACL) со шлангами
• крышку свечей зажигания
• стартер
• вентилятор системы охлаждения двигателя (FC)
• облицовку крыла и колесо

Проверьте функционирование
Проведите дорожное испытание двигателя.

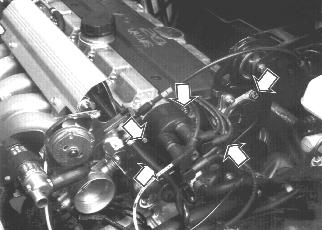

Снимите:

• корпус воздушного фильтра (ACL) со шлангами и разъемами
• крышку распределителя, ротор, держатель
• корпус датчика положения распределительного вала (CMP) и демпфер

Примечание: Разъемы и шланги клапана соленоида на корпусе воздушного фильтра (ACL).

Снимите и установите новое уплотнение

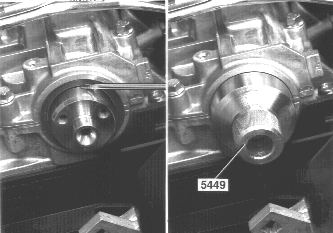

Осторожно подденьте уплотнитель с помощью зубила.Очистите посадочные поверхности уплотнителя и проверьте на износ конца вала.Смажьте уплотнитель.Установите новый уплотнитель путем вдавливания его с помощью оправки 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.

Примечание: Обычно, уплотнитель устанавливается на уровне внутренней фаски вала. Если шейка вала имеет признаки износа, уплотнитель можно вдавить на 2 мм глубже, повернув насадку оправки.

Установите:

• корпус датчика положения распределительного вала (CMP) с демпфером
• ротор и крышку распределителя
• корпус воздушного фильтра (ACL) со шлангами и разъемами

Проверьте функционирование
Проведите дорожное испытание двигателя.
