Замена турбонагнетателя (ТН)

Предварительные работы

Снять:

• Воздушный фильтр (ACL) в сборе, см. Замена воздушного фильтра (ACL)
• Кожух двигателя
• Задний брызговик двигателя.

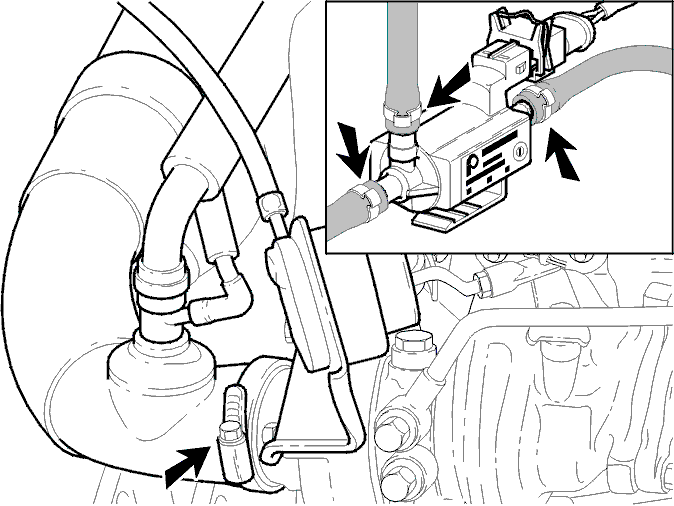

Отсоединить воздушные шланги от турбонагнетателя (ТН)

• Отсоединить шланги от клапана управления турбонагнетателем (ТН)
• Открутить хомут шланга и отсоединить шланг забора воздуха от турбонагнетателя.

Снять верхнюю трубу турбонагнетателя (ТН)

Снять:

• Крышку соединения
• Хомуты и отсоединить верхнюю трубу.

Слив охлаждающей жидкости

См. Замена охлаждающей жидкости

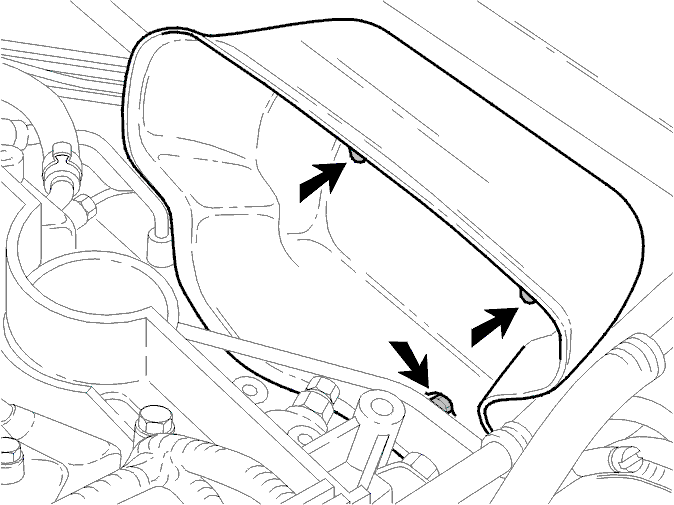

Снять теплозащиту с перегородки

Открутить гайки и снять теплозащиту.

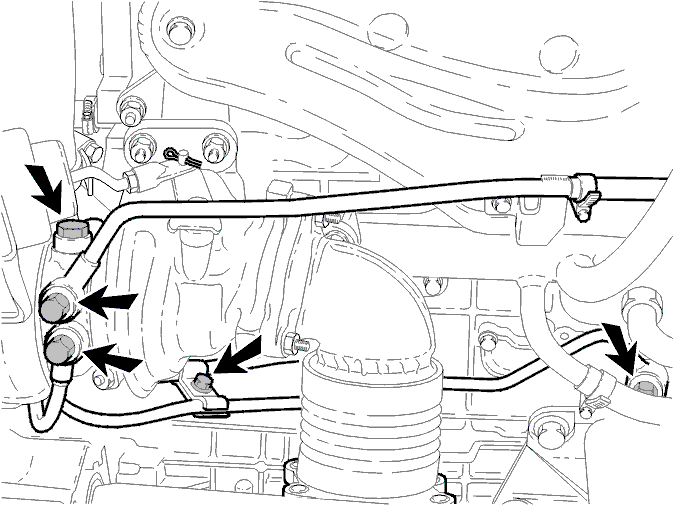

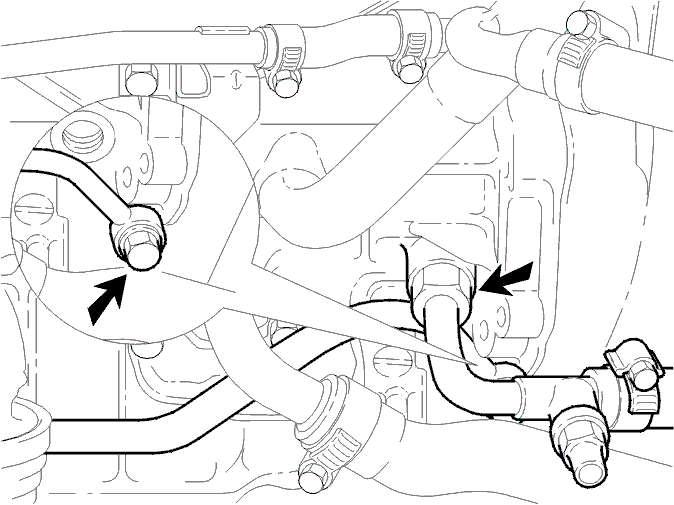

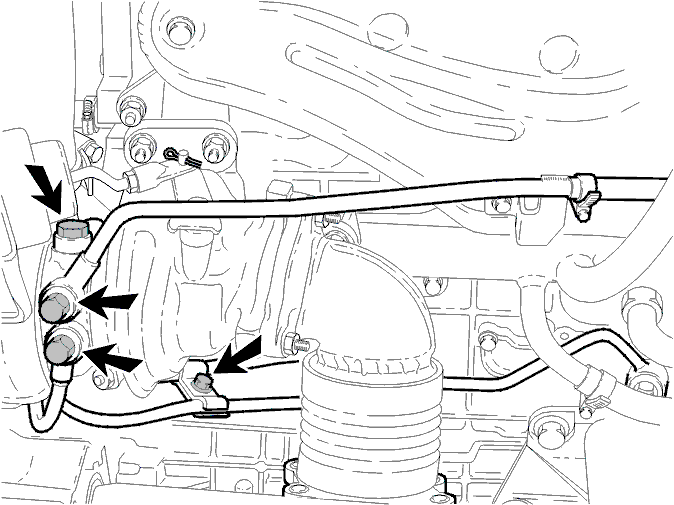

Отсоединить масляные и водяные шланги от турбонагнетателя (ТН)

Отсоединить:

• Верхние и нижние трубки ТН для охлаждающей жидкости
• Верхние и нижние трубки ТН для масла
• Хомуты с нижних масляных трубок
• Пробку картера с масляной трубки на двигателе. Собрать вытекающее масло.

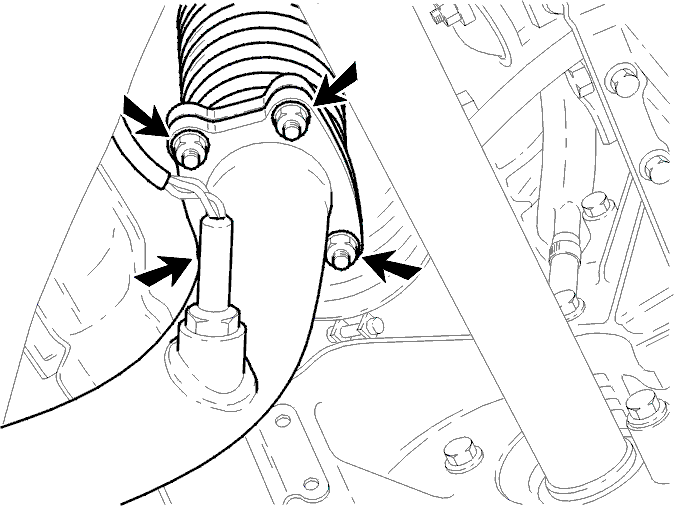

Снять нижнюю выхлопную трубу с выхлопного патрубка

• Открутить гайки.
• Вытащить нижнюю выхлопную трубу вниз
• Снять уплотнитель.

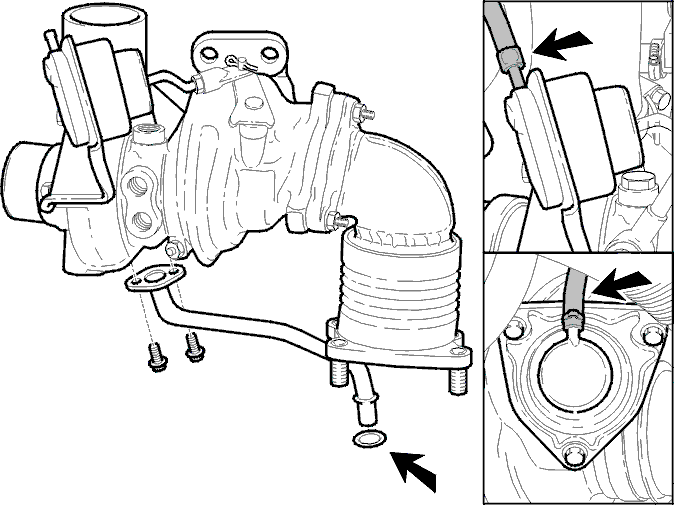

Снять турбонагнетатель (ТН)

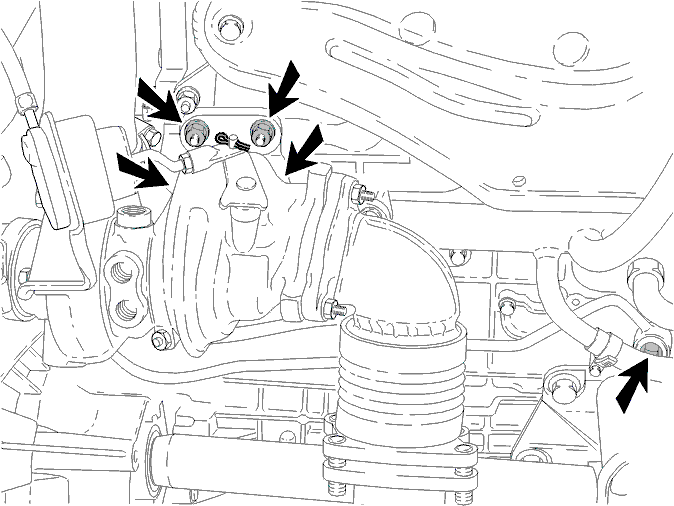

• Открутить гайки выхлопного патрубка ТН

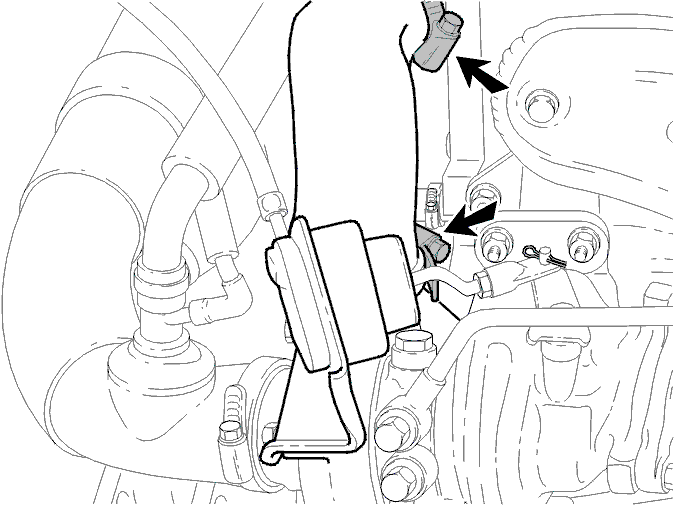

• Снять шланги с клапана управления турбонагнетателем (КТН). Пометить шланги
• Вытянуть турбонагнетатель из выхлопного патрубка
• Осторожно вытащить трубку возврата масла из блока двигателя
• Повернуть турбонагнетатель (ТН) и снять его
• Заткнуть отверстия в двигателе.

Снятие деталей с турбонагнетателя (ТН)

Снять:

• Два шланга
• Трубку возврата масла и прокладку.

Замена клапана регулировки давления наддува (РДН)

См. Замена клапана регулировки давления наддува (РДН)

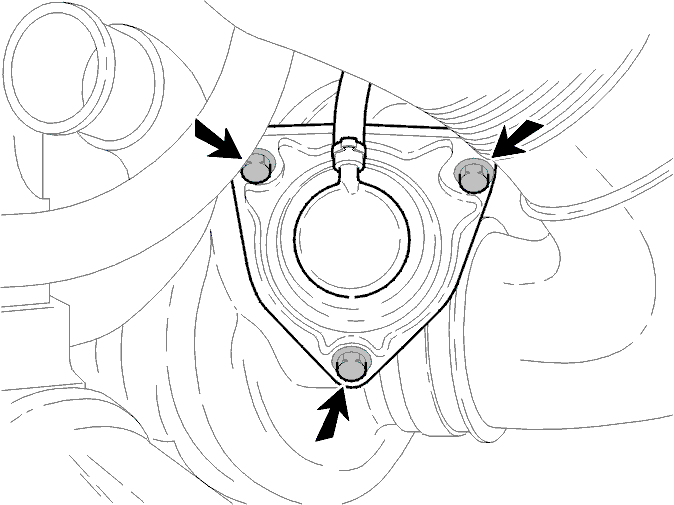

Замена перепускного клапана

Снять:

• Три болта
• Диафрагму и крышку

Проверить диафрагменный клапан.Установить диафрагму и крышку.Завернуть три болта.

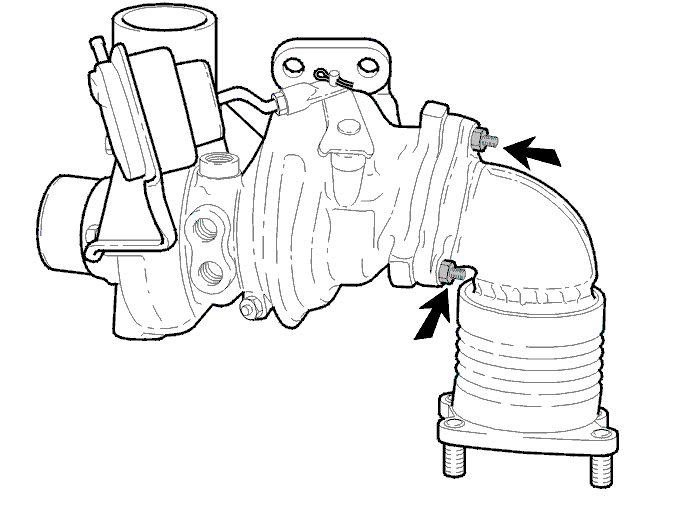

Замена выхлопной дуги турбонагнетателя (ТН)

Открутить три гайки.Снять выхлопную дугу.Переставить шпильки на новый турбонагнетатель. Нанести (ерметик (P/N 1161076-5). Затянуть с усилием 20 Нм.Осторожно очистить обе поверхности.Установить выхлопную дугу с новыми гайками. Затянуть на

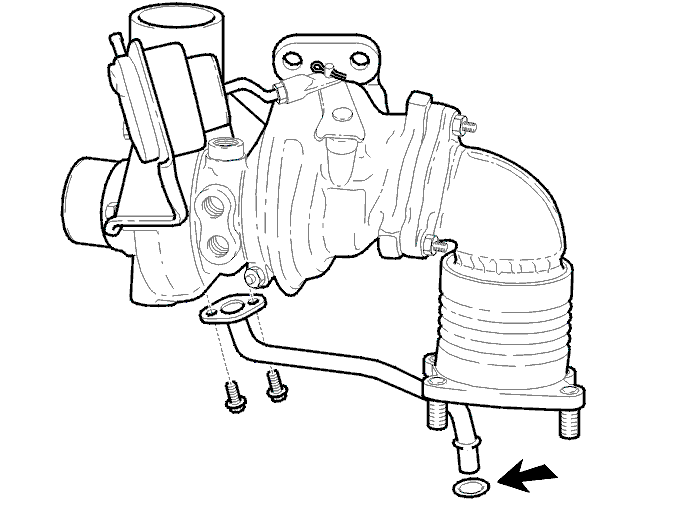

Установка деталей турбонагнетателя (ТН)

Установить:

• Прокладку и присоединить трубку возврата масла к турбонагнетателю (ТН).

Установка турбонагнетателя (ТН)

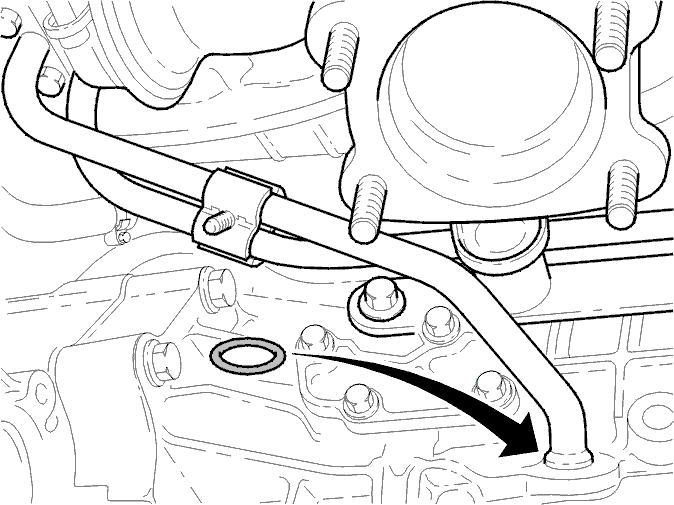

Осторожно очистить поверхность патрубка.Установить турбонагнетатеь на выхлопной патрубок.Установить новую шайбу на трубке возврата масла.Вставить масляную трубку в блок двигателя.Затянуть гайки. Усилие 45 Нм.

Укрепить трубку подачи масла на двигатель и турбонагнетатель (ТН)

Примечание: Открутить пробку водяной трубки и отогнуть трубку в сторону. Затем затянуть пробку с усилием 25 Нм.

Установить новые шайбы на болт, используя смазку с двигателя.Установите трубу с новыми шайбами на турбонагнетатель.

Установка масляных трубок и для охлаждающей жидкости

Установить:

• Нижнюю трубку охлаждающей жидкости, затянуть на 25 Нм
• Верхнюю трубку охлаждающей жидкости, затянуть на 25 Нм
• Трубку возврата масла, затянуть на 25 Нм
• Хомут на масляную трубку в правильном положении.

Примечание: Использовать новую медную трубку для охлаждающей жидкости и верхней масляной трубки омывателя.

Установка нижней выхлопной трубы

Установить нижнюю выхлопную трубу.Использовать новые прокладки.Затянуть на 30 Нм.Установить брызговик двигателя.

Установка верхней воздушной трубы турбонагнетателя (ТН)

Установить:

• Верхнюю воздушную трубу. Затянуть на 6 Нм.
• Крышку разъема.

Установить теплозащиту на перегородку

Укрепить теплозащиту и затянуть гайки.

Установка шланга подачи воздуха

• При помощи мыла затолкнуть шланг подачи воздуха в турбонагнетатель (ТН), затянуть на 6 Нм
• Установить шланги расширителя
• Соединить разъем
• Установить вакуумные шланги клапана управления турбонагнетателем в соответствии с пометками.

Установить:

• Воздушный фильтр в сборе, см. Замена воздушного фильтра (ACL)
• Залить систему охлаждения, см. Замена охлаждающей жидкости
• Проверить прилегание турбонагнетателя, см. Замена клапана регулировки давления наддува (РДН)
• Установить кожух двигателя.
