Замена клапана регулировки давления наддува (РДН)

Предварительные работы

Снять:

• Кожух двигателя
• Воздушный фильтр в сборе, см.Замена воздушного фильтра (ACL)
• Шланг забора воздуха.

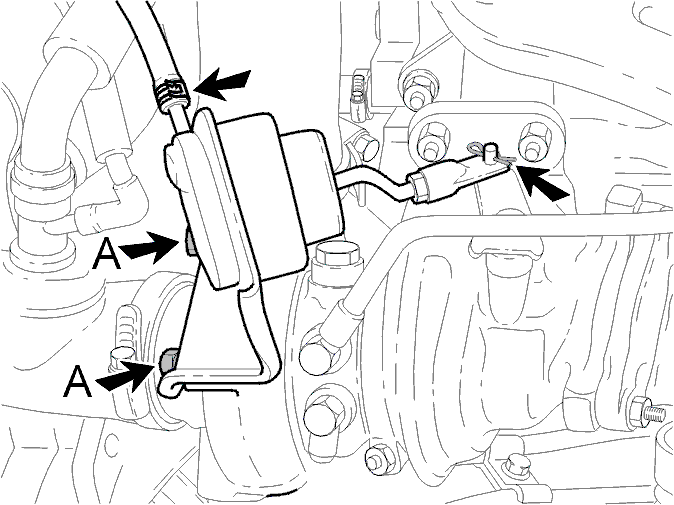

Снятие клапана регулировки давления наддува (РДН)

Снять:

• Блокирующую шпильку
• Два болта
• Клапан регулировки давления наддува (РДН). Повернуть клапан РДН при его снятии для отсоединения вакуумного шланга.

Скопировать регулировки со старого клапана регулировки давления наддува (РДН) на новый.

Измерить длину толкателя старого клапана регулировки давления наддува (РДН).Отрегулировать новый клапан регулировки давления наддува (РДН) в соответствии с измеренным значением.

Установить клапан регулировки давления наддува (РДН) на турбонагнетатель (ТН)

• Соединить вакуумный шланг с клапаном РДН
• Установить клапан РДН
• Установить блокирующую шпильку
• Установить два болта, затянуть до25 Нм.

Установка и проверка

• Установить шланг воздухозабора
• Установить воздушный фильтр в сборе (ACL), см.Замена воздушного фильтра (ACL)
• Отрегулировать клапан регулировки давления наддува (РДН), см.Kontroll och justering av waste-gate-ventilen pх turboladdaren.
• Установить кожух двигателя.
