Замена тросов тормоза (2000, 2001)

Снимите центральную консоль

Рычаг стояночного тормоза, замена.

Освободите регулятор стояночного тормоза
Стояночный тормоз, тормозные колодки, замена.

Отсоедините трос от его сегмента

Возьмитесь за трос и отогните его в сторону, так чтобы его можно было вытащить.

Прикрепите провод большого сечения к концу троса

Примечание: Поднимите автомобиль.

Согните толстый металлический провод (сварочный стержень) как показано на иллюстрации.Закрепите провод в проушине троса. Согните провод над проушиной.

Снимите трос

• Ослабьте оба винта теплоизоляционного щитка
• сдвиньте теплоизоляционный щиток вниз
• снимите резиновую втулку стояночного тормоза.

Снимите суппорт тормоза с держателем и тормозной диск

Снимите винты крепления суппорта тормоза. Подвесьте суппорт на пружине. Чтобы не повредить тормозную трубку, используйте проволоку.Снимите установочный штифт и тормозной диск.

Примечание: Не повредите линию ABS.

Снимите расширитель

Снимите:

• возвратную пружину на расширителе
• расширитель. Приподнимите тормозную колодку. Возьмитесь за расширитель и вытащите его, чтобы получить доступ к тросу.

Отцепите или раздвиньте расширитель (1) возле троса, чтобы снять его.

Снимите направляющую втулку втулки троса

Вставьте отвертку между выступом направляющей втулки и колесным узлом. Слегка раздвиньте для того, чтобы снять втулку.

Снимите трос тормоза

Снимите зажим (1) возле поперечной рулевой тяги.Выньте трос из креплений (2).Потяните трос из пола, тяните, пока не покажется сварочный стержень (3).Отсоедините трос от сварочного стержня.

Примечание: Оставьте сварочный стержень в отверстии в полу.

Установите трос в колесный узел

Слегка смажьте вазелином уплотнительное кольцо на колесном узле.Установите и вдавите направляющий выступ втулки троса на место в колесном узле.

Примечание: Это важно для функционирования стояночного тормоза.

Установите расширитель на трос

Установите:

• расширитель на трос. Сожмите крепление для того, чтобы зафиксировать трос в расширителе
• расширитель между тормозными колодками
• возвратную пружину.

Проверьте функционирование.

Установите трос тормоза в зажимы

Зафиксируйте трос в зажимах и на сварочном стержне.Согните сварочный стержень над концом троса.Установите трос в отверстие в полу.Вдавите резиновую прокладку в отверстие в полу.Вдавите трос в место его крепления между тепловым экраном и топливным баком.Вдавите трос между топливным баком и краем теплозащитного экрана (антивибрационный щит должен быть внутри края).

Опустите автомобиль

Потяните трос к рычагу тормоза

Возьмитесь за сварочный стержень. Протяните трос с втулкой через кузов до рычага стояночного тормоза.Снимите сварочный стержень.

Установите резиновое уплотнение на кузов

• надавите на резиновую втулку вверх, пока не будет достигнуто уплотнение

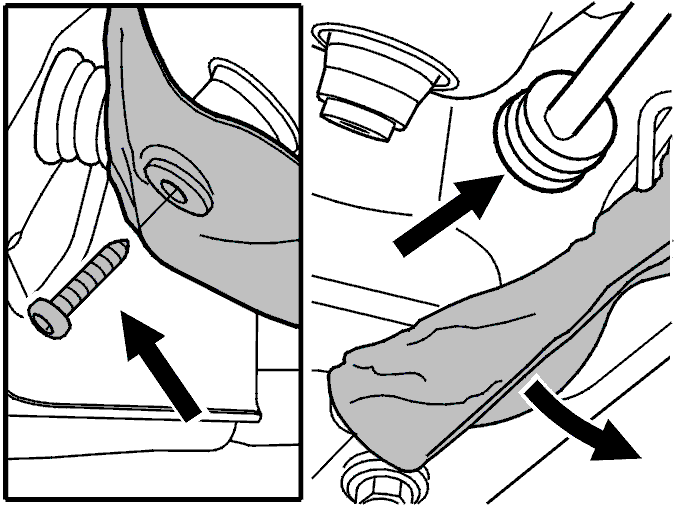

• сдвиньте вверх тепловой экран. Установите оба винта.

Присоедините трос к сегменту стояночного тормоза

Установите:

• конец троса на сегмент
• регулировочную гайку на рычаг стояночного тормоза.

Установите центральную консоль

Рычаг стояночного тормоза, замена.

Установите тормозной диск и суппорт тормоза с держателем

Установите направляющий штифт диска. Затяните до8 Н·м.Затяните винты крепления держателя суппорта. Затяните до60 Н·м. Используйте новые винты крепления.

Установите колесо
.

Отрегулируйте стояночный тормоз
Сначала натяните трос, потянув рычаг до400 Н.Регулировка стояночного тормоза.Стояночный тормоз, тормозные колодки, замена.
