Стояночный тормоз, тормозные колодки, замена (2000, 2001)

Снимите панель, закрывающую рычаг стояночного тормоза

См. Рычаг стояночного тормоза, замена.

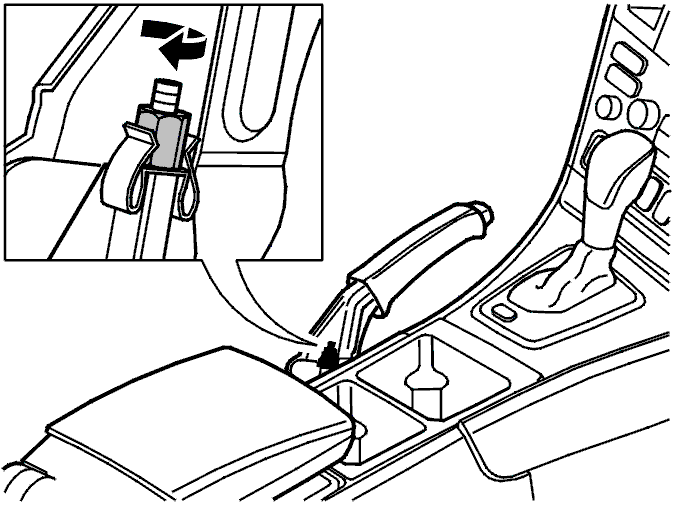

Освободите регулятор стояночного тормоза

Ослабьте регулировочный винт на 5-10 оборотов так, чтобы можно было снять тормозной диск.

Снимите задние колеса

Снимите суппорт тормоза и держатель

Подвесьте суппорт тормоза на пружине с помощью проволоки.

Примечание: Не повредите линию ABS.

Снимите тормозной диск

Снимите

• см. Замена передних тормозных дисков
• см. Тормозной диск, задний, замена.

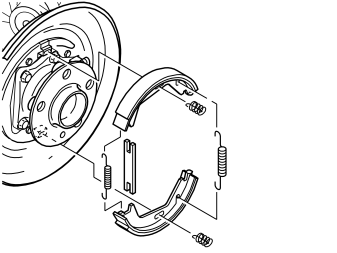

Снимите тормозные колодки

Снимите две фиксирующие пружины тормозных колодок. Пользуйтесь 🔧 NYCKEL.Сожмите пружину и отведите её назад так, отпустите, чтобы конец пружины прошел канавку в креплении, и чтобы его можно было снять.

Отсоедините возвратную пружину на экспандере.Отогнув, разведите тормозные колодки и снимите их с возвратной пружиной и распоркой.

Очистка и проверка

Убедитесь, что из ступицы колеса не вытекла смазка.Проверьте, не поврежден ли расширитель стояночного тормоза. Смажьте, если необходимо.Удалите загрязнения с поверхности тормозного барабана, соприкасающейся с тормозными колодками.Убедитесь в том, что фланец ступицы не загрязнен. Удалите ржавчину.Смажьте контактные поверхности на щите тормоза. Используйте термостойкую смазку, номер 1161325–4.

Установите компоненты тормозной системы

Установите:

• тормозные колодки
• распорку и маленькую возвратную пружину на тормозные колодки.

Установка компонентов тормозной системы, продолжение

Вставьте фиксирующие пружины тормозных колодок и возвратные пружины около экспандера.

Установите:

• нижнюю фиксирующую пружину, пользуйтесь 🔧 NYCKEL.Направьте захват пружины вперед, сожмите пружину, передвиньте её вперёд и отпустите так, чтобы захват захватил в креплении.
• верхняя фиксирующая пружина.

Проверьте, чтобы тормозные колодки лежали правильно в экспандере.Вставьте возвратную пружину около экспандера.

Установите тормозной диск и направляющий штифт

Затяните установочный штифт усилием в 8 Нм.

Проверьте тормозные накладки. Замените, если необходимо
См. Тормозные накладки, задние, замена.

Установите держатель суппорта и суппорт тормоза

Надавив, разведите тормозные накладки в суппорте. Установите держатель суппорта и суппорт тормоза.Затяните винты крепления держателя суппорта с усилием в 60 Нм.

Примечание: Используйте новые винты.

Установите колесо
См. Установка колес.

Отрегулируйте стояночный тормоз

Рычаг стояночного тормоза должен быть в самом нижнем положении.Полный эффект может быть получен между вторым и пятым зубом храповика.

Осторожно: Выполняйте инструкции по регулировке для того, чтобы достичь полный эффект торможения при использовании стояночного тормоза.

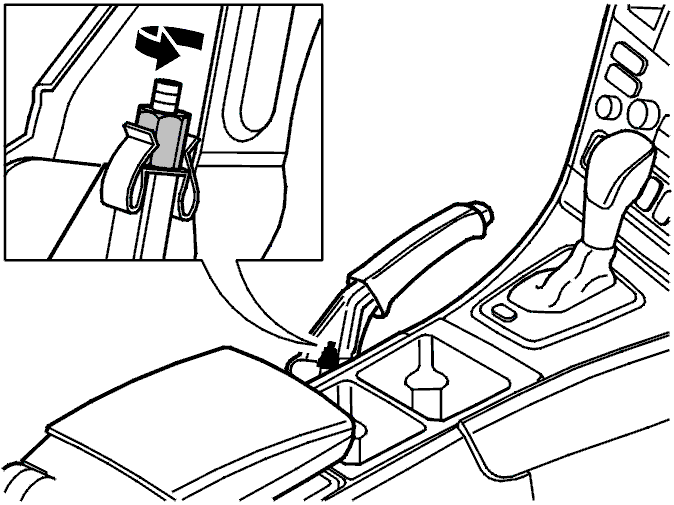

Поверните регулировочный винт так, чтобы полный эффект торможения достигался между второй и пятой выемкой.

Заключительная проверка
Убедитесь, что колеса свободно вращаются после регулировки.

Проведите дорожное испытание и снова отрегулируйте стояночный тормоз
После замены тормозных колодок:Ведите автомобиль со скоростью 30 км/ч. Задействуйте рычаг стояночного тормоза, пока автомобиль не остановится. Это позволяет тормозным колодкам притереться к тормозному барабану.Отрегулируйте стояночный тормоз в соответсвии с требованиями.

Установите панель над рычагом стояночного тормоза

См. Рычаг стояночного тормоза, замена.
