Замена топливного бака (B6284T, B6294S, B6294S2)

Подготовка

Примечание: На автомобилях до номера шасси 104221 труба топливной заливной горловины должна заменяться, когда заменяется топливный бак.

Слейте топливо из линий. См.Опорожнение топливной системы.

Опорожните топливный бак. См.Опорожнение топливного бака.

Снятие задней системы выпуска выхлопных газов

Поднимите автомобиль.

Снимите:

• оба задних колеса
• переднюю секцию системы выпуска выхлопных газов.

Снятие теплоизоляционного щитка

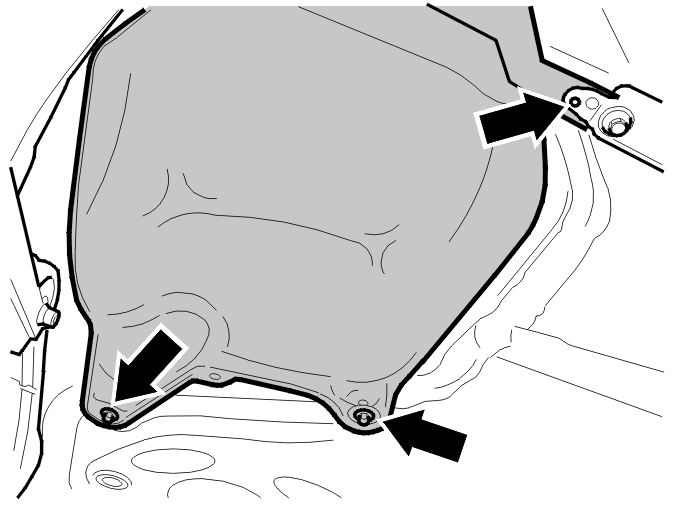

Снимите заднюю пластмассовую гайку с облицовки левого крыла.Высверлите заклепки, удерживающие теплоизоляционный щиток у заднего крепления подрамника и кронштейн системы выпуска выхлопных газов.

Снимите:

• пластмассовые гайки, удерживающие теплоизоляционный щиток
• теплоизоляционный щиток.

Открытие доступа к топливному баку

Снимите:

• пластмассовую трубу с наибольшим соединением на емкость угольного фильтра. Расположите трубу спереди по направлению к топливному баку
• винты на центральном и левом креплениях теплоизоляционного щитка топливного бака
• тормозную трубку с зажима в переднем крае бака

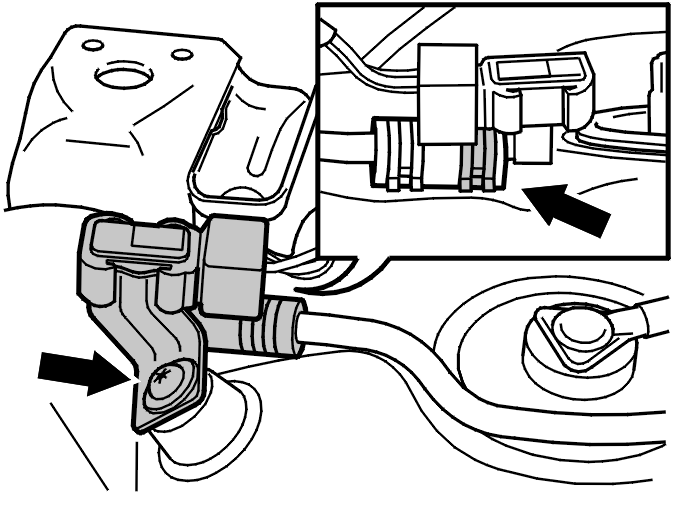

• топливный фильтр с кронштейна
• зажим для шланга с трубы топливной заливной горловины и спускную трубу.

Снятие тормозов

Снимите:

• винты крепления суппорта тормоза. Подвесьте суппорт тормоза подходящим способом
• установочные штифты тормозных дисков
• тормозные диски.

Подсказка: Если необходимо, освободите колодки стояночного тормоза. См.Стояночный тормоз, тормозные колодки, замена

Снятие троса стояночного тормоза

Снимите:

• возвратную пружину на расширителе
• расширитель. Слегка поднимите тормозную колодку
• отсоедините расширитель от крепления троса.

Снимите направляющую втулку трубки троса.Используйте отвертку. Осторожно подденьте между выступом направляющей втулки и осью.Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника. Изогните тросы стояночного тормоза вперед. Подвесьте трос стояночного тормоза на переднем элементе SIPS (Система защиты при боковом ударе).

Опускание топливного бака

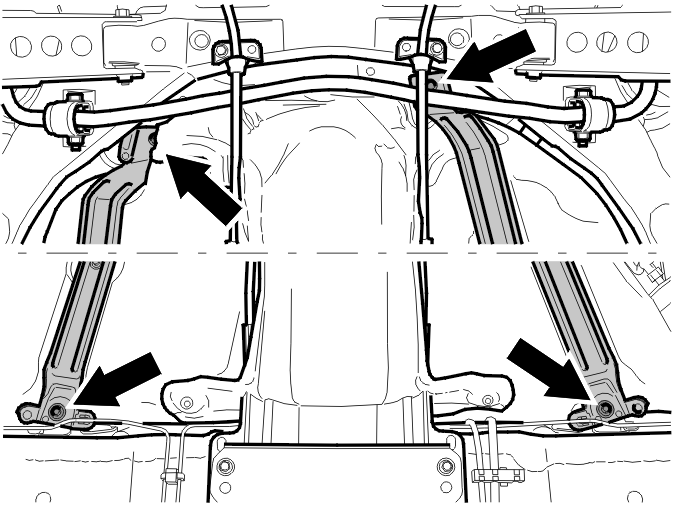

Установите подъемную площадку под топливным баком.Выверните винты фиксирующего хомута бака. Слегка опустите топливный бак.

Снимите:

• Линии ABS из зажимов

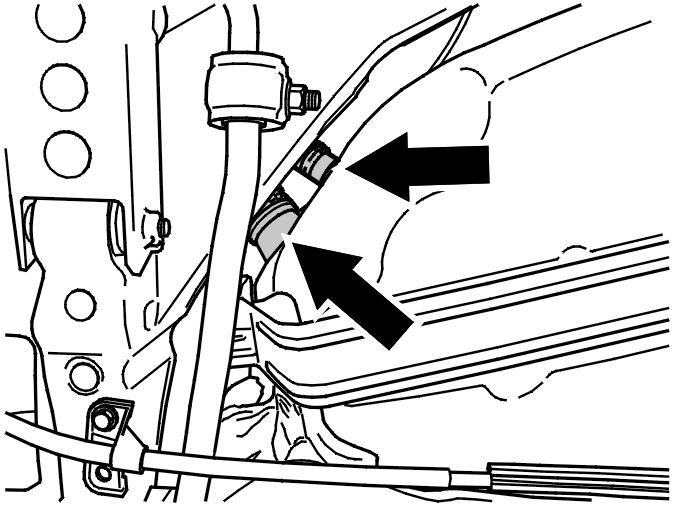

• Трубу топливной заливной горловины и спускную трубу с выводов топливного бака.

Слегка опустите топливный бак еще.

Снимите:

• топливопроводы
• пластмассовую трубу между емкостью угольного фильтра и клапаном системы выделения паров топлива с верхней стороны бака.

Опустите бак полностью.

Примечание: Убедитесь, что движению линий и проводки ничего не препятствует во время оставшегося процесса опускания бака.

Применимо только к автомобилям с номерами шасси ниже 104221.

Замените трубу топливной заливной горловины. См.Замена трубы топливной заливной горловины (При замене топливного бака).

Снятие клапана давления в топливном баке

Отсоедините шланг (зажим для шланга).

Снимите:

• винт
• клапан.

Снятие трубы брызговика

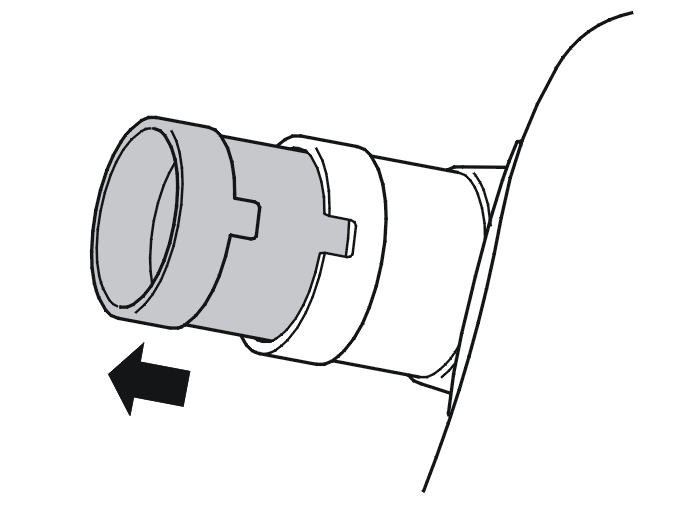

Снимите трубу брызговика. Вытяните прямо.

Снятие датчика уровня

Поднимите левый датчик уровня.

Снимите:

• разъем
• эжектор.

Захватите правый датчик уровня / насос. Зажмите поплавок так, чтобы он находился в самом нижнем положении.Осторожно и медленно потяните держатель вверх. Осторожно вытяните держатель.Вытяните шланги и проводку из бака.

Примечание: Обращайтесь с топливным баком осторожно.

Примечание: Чрезвычайно важно, чтобы рычаг поплавка не был поломан или согнут.

Снятие фиксирующего хомута бака и теплоизоляционного щитка

Снимите:

• винты (x 2)
• фиксирующий хомут бака
• винты (x 2)
• теплоизоляционный щиток.

Установка фиксирующего хомута бака и теплоизоляционного щитка

Установите:

• теплоизоляционный щиток
• 2 винта. Затяните до5 Н·м
• фиксирующий хомут бака
• 2 винта. Затяните до10 Н·м.

Установка датчика уровня

Установите уплотнительное кольцо.Проложите жгут проводов / шланги от правого датчика уровня к левой стороне бака, как показано на иллюстрации.

Подсказка: Используйте согнутый в дугу сварочный электрод с крюком на конце, чтобы затянуть жгут проводов / шланги в правильное положение.

Примечание: Для установки датчика уровня очень важно, чтобы жгут проводов / шланги были проложены в переднюю секцию топливного бака.

Установите на левой стороне:

• уплотняющая крышка
• эжектор
• разъемы
• датчик уровня. Затяните до60 Н·м. (Используйте специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP)).

Примечание: Убедитесь, что стрелка находится напротив отметки на баке.

Установите на правой стороне:

• датчик уровня. Затяните до60 Н·м. (Используйте специальный инструмент🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP)).

Убедитесь, что стрелка находится напротив отметки на баке.

Установка трубы брызговика

Установите трубу брызговика.

Примечание: Убедитесь, что установочный штифт расположен правильно по отношению к пазу в баке.

Установка клапана давления в топливном баке

Установите:

• клапан
• винт
• шланг (зажим для шланга).

Установка топливного бака

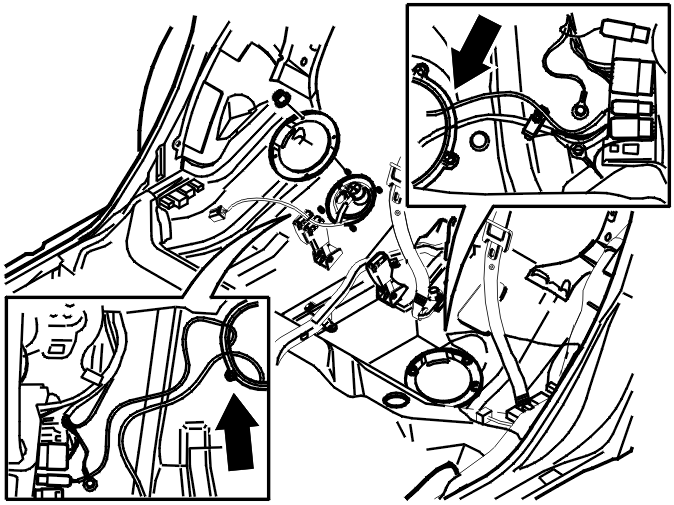

Поместите топливный бак на подъемную площадку. Поднимите топливный бак на подходящую высоту, так чтобы топливопроводы и пластмассовые трубы между емкостью угольного фильтра и клапаном системы выделения паров топлива можно было расположить в их выводах на верхней стороне топливного бака.Подсоедините топливопроводы к правому датчику уровня / насосу, как показано на иллюстрации.Проложите электрическую проводку к салону через пол.

Поднимите топливный бак полностью.Убедитесь в том, что не зажаты никакие линии или проводка. Установите трубу топливной заливной горловины и сливную трубу на топливный бак одновременно.Поверните зажимы для шланга так, чтобы их можно было легко затянуть позже.

Примечание: Всегда используйте новые зажимы для шланга.

Установите проводку ABS в ее зажимы.Затяните винты фиксирующего хомута бака. Затяните до25 Н·м.Установите топливный фильтр и консоль. Затяните до25 Н·м.

Установка тормозов

Установите:

• трос стояночного тормоза вдоль тепловых экранов
• винты в центральном и переднем креплениях теплового экрана.

Установите:

• тросы стояночного тормоза на блоках колес
• крепления троса стояночного тормоза в подрамнике. (25 Н·м)
• крепление троса стояночного тормоза на поперечных штангах.

Вдавите направляющие втулки тросов стояночного тормоза на место на блоках колес.

Подсказка: Смажьте уплотнительные кольца на направляющих втулках. Используйте смазку 1161580 или силиконовую смазку.

Установите:

• расширитель на трос. Сожмите крепление для того, чтобы зафиксировать трос в расширителе
• расширитель между тормозными колодками
• возвратную пружину.

Проверьте функционирование.

Установите:

• тормозной диск и установочный штифт. Затяните до10 Н·м
• суппорт тормоза. Используйте новые винты. Затяните до60 Н·м.

Примечание: Если необходимо, отрегулируйте стояночный тормоз. См.Стояночный тормоз, тормозные колодки, замена

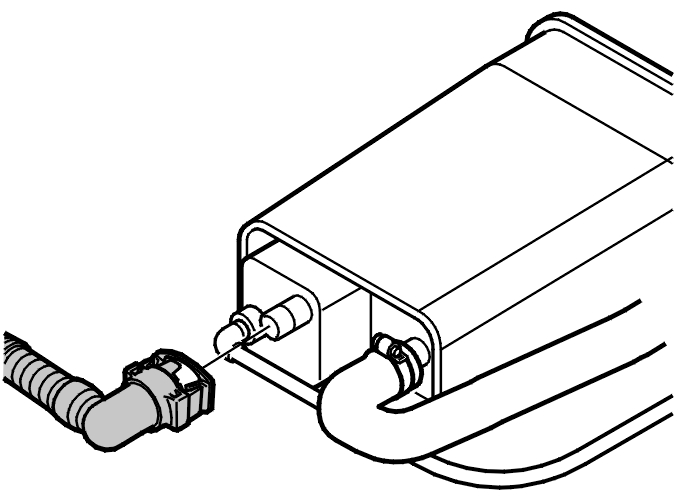

Установите пластмассовую трубу от топливного бака с большим соединителем на емкости угольного фильтра.

Примечание: Когда соединитель вдавливается на место, должен быть слышен щелчок.

Установка теплоизоляционного щитка

Расположите теплоизоляционный щиток над задним глушителем. Установите пластмассовые гайки и заднюю заклепку. Установите заклепки на заднем креплении подрамника.Установите задние колеса. См.Установка колес.

Установка системы выпуска выхлопных газов

Установите систему выпуска выхлопных газов. Используйте новую фланцевую прокладку. Затяните винты. Затяните до25 Н·м.

Завершение

Установите:

• 2-3 разъема на правой стороне и 2 разъема на левой стороне
• крышку над датчиками уровня. Убедитесь, что проводка правильно расположена в пазу в резиновых прокладках вокруг отверстия в полу
• изоляционную панель
• спинку сиденья.
