Замена топливного бака (1992, 1993)

Установка

Примечание: Клапан безопасности при опрокидывании устанавливается внутри нового топливного бака. Поэтому клапан безопасности при опрокидывании рядом с топливным фильтром должен быть снят. Трубка к емкости угольного фильтра должна быть проложена заново.

Снимите топливный бак, см.Замена топливного бака.VIDA: Снятие, замена и установка, 23 Система впрыска топлива, Топливный бак, замените

Регулировка

Примечание: Начните регулировку, когда все компоненты были перенесены на новый топливный бак.

Отрегулируйте трубку к емкости угольного фильтра.Отрежьте всю проводку, которая больше не используется.

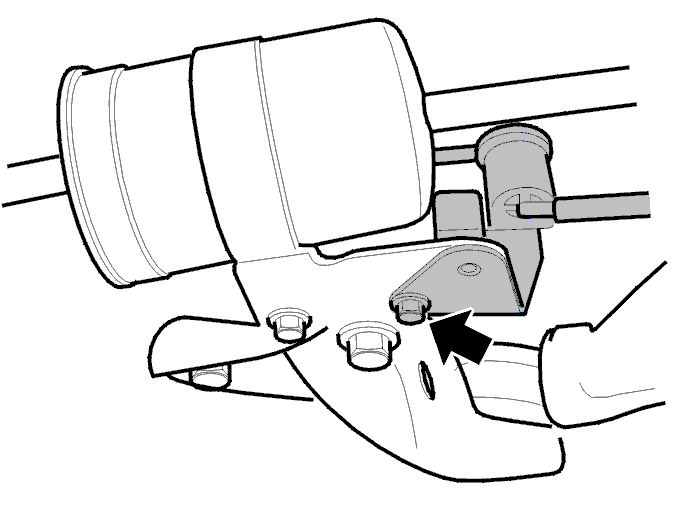

Снятие клапана безопасности при опрокидывании

Снимите

• винт зажима топливного фильтра. Слегка опустите топливный фильтр
• винт кронштейна клапана безопасности при опрокидывании
• кронштейн и клапан безопасности при опрокидывании с трубки, идущей к емкости угольного фильтра.

Установка трубки

Подсоедините трубку от емкости угольного фильтра у трубке от топливного бака.Установите винт зажима топливного фильтра. Затяните до17 Н·м.

Установка топливного бака

Установите топливный бак. См.Замена топливного бака.VIDA: Снятие, замена и установка, 23 Система впрыска топлива, Топливный бак, замените

Заведите двигатель, чтобы проверьте работу. Убедитесь, что никаких кодов неисправности не зарегистрировано.

Регулировка

Примечание: Начните регулировку, когда все компоненты были перенесены на новый топливный бак.

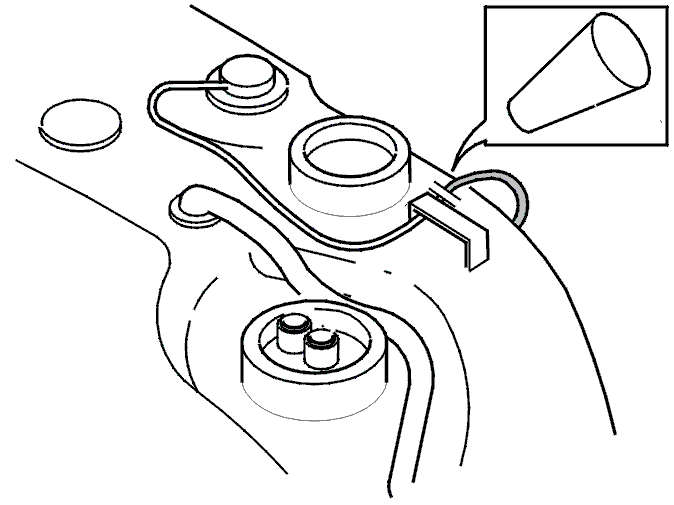

Отрежьте кабель в 5 мм от держателя.Возьмите воронку от старого клапана безопасности при опрокидывании. Установите отрезанный кабель.Более тонкая секция воронки должна быть в держателе.

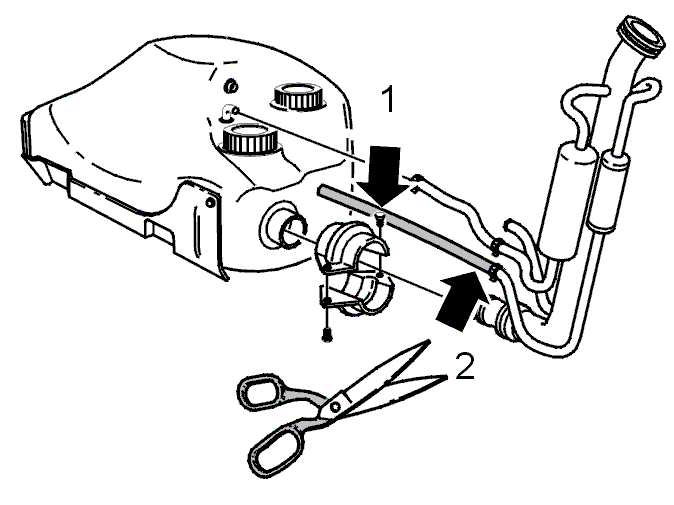

В автомобилях с клапанами безопасности при опрокидывании, находящимися под автомобилем:
Отрежьте излишек шланга от топливного бака приблизительно в 10 мм от клапана безопасности при опрокидывании. Клапан безопасности при опрокидывании не имеет функции, однако оставьте клапан безопасности при опрокидывании на месте.

В автомобилях с клапанами безопасности при опрокидывании на трубе топливной заливной горловины:
Снимите выводящий шланг между топливным баком и трубкой клапана безопасности при опрокидывании. Клапан безопасности при опрокидывании и трубка на трубе топливной заливной горловины не имеют функции. Оставьте их на своем месте на трубе топливной заливной горловины.
