Замена теплообменника (D5252T MSA 15.7)

Подготовка

Передвиньте обогреватель в положение для техобслуживания согласно Переведите обогреватель в положение для техобслуживания.

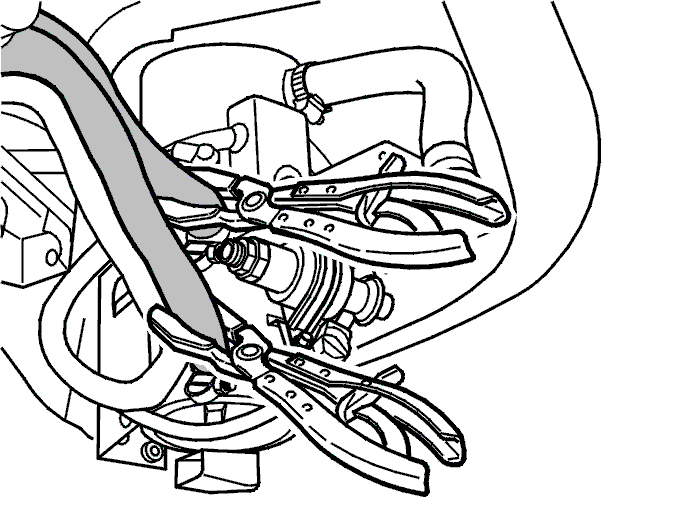

Шланги охлаждающей жидкости двигателя

Установите зажимы для шланга на обоих шлангах охлаждающей жидкости двигателя у теплообменника.

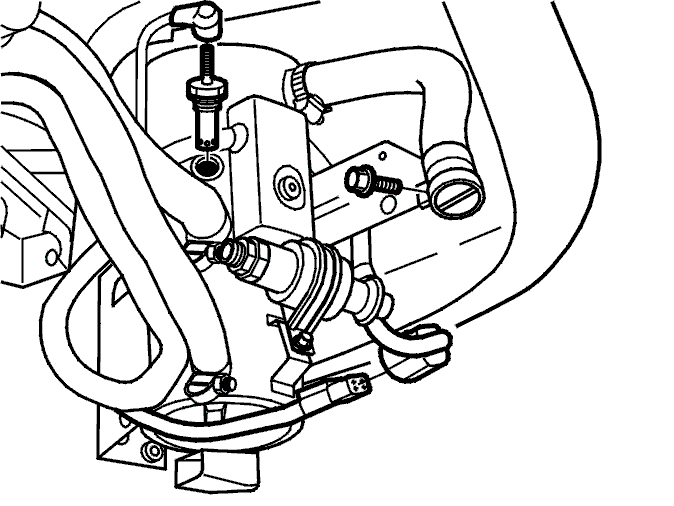

Соединитель, свеча предпускового подогрева и впускной шланг

Снимите соединитель топливного насоса с кронштейна и отсоедините соединитель.Снимите свечу предпускового подогрева.Отсоедините впускной шланг от кронштейна теплообменника.

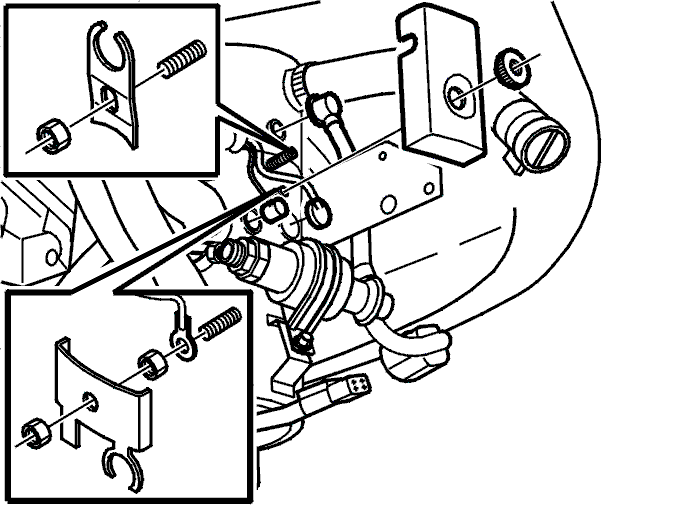

Компоненты под крышкой

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки из-за опасности разливания топлива.

Снимите крышку над датчиком температуры охлаждающей жидкости, термостатом защиты от перегрева и быстросъемным соединителем топливопровода.Снимите датчик температуры охлаждающей жидкости и держатель термостата защиты от перегрева.Снимите датчик температуры охлаждающей жидкости с теплообменника, вытянув его прямо наружу.Отсоедините вывод заземления на теплообменнике.Снимите датчик наружной температуры с теплообменника.Снимите держатель для быстросъемного соединителя между топливопроводом и трубкой сопла.Отсоедините быстросъемный соединитель между топливопроводом и трубкой сопла.

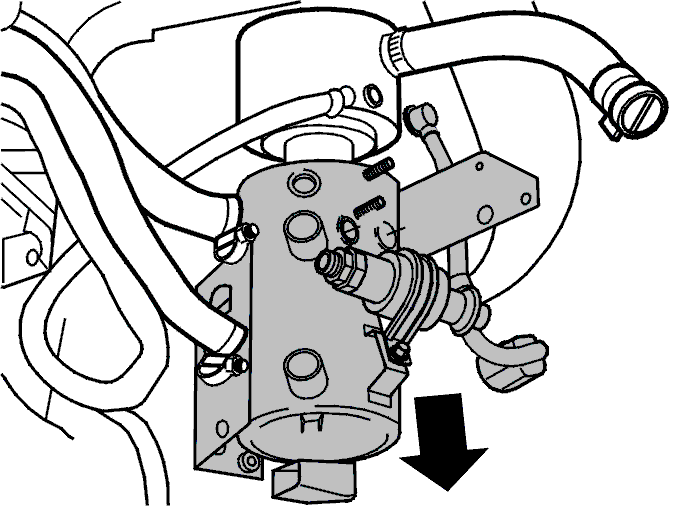

Теплообменник и кожух вентилятора

Отсоедините теплообменник от кожуха вентилятора и блока сгорания (3 винта).Повесьте кожух вентилятора на кронштейн обогревателя.Отсоедините шланги охлаждающей жидкости двигателя от теплообменника.Снимите теплообменник.

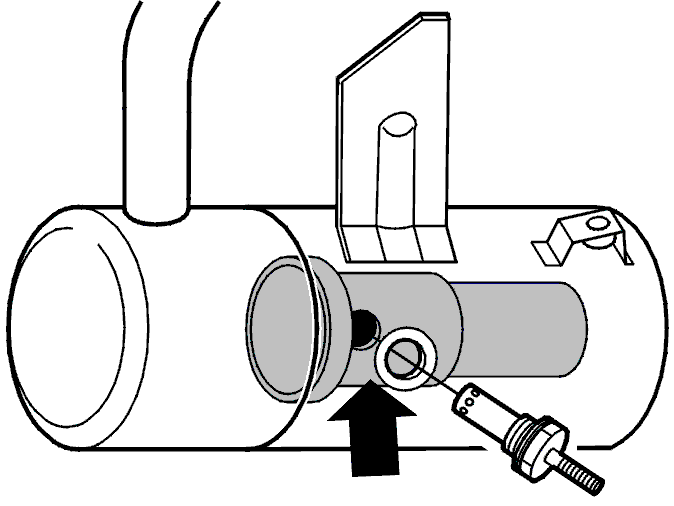

Теплообменник и свеча предпускового подогрева

Переставьте топливный насос на новый теплообменник.Соберите кожух вентилятора и блок сгорания с теплообменником.Центральное гнездо для свечи предпускового подогрева в пламеотражательном щитке с креплением на теплообменник.

Установите:

• свечу предпускового подогрева в теплообменник.

Примечание: Если свеча предпускового подогрева закручивается вручную, значит ее гнездо в пламеотражательном щитке было выставлено по центру правильно. Затяните до 15 Н·м.

• кабель свечи предпускового подогрева.
• крышку над выводом.

Компоненты под крышкой

Установите:

• провод заземления теплообменника
• датчик температуры охлаждающей жидкости и термостат защиты от перегрева с держателем.

Примечание: Убедитесь, что датчик температуры охлаждающей жидкости и держатель термостата защиты от перегрева не касаются проводки.

• держатель быстросъемного соединителя топливопровода.
• быстросъемный соединитель на трубку сопла и привинтите держатель на место.
• крышку над датчиками и быстросъемным соединителем топливопровода.
• впускной шланг на кронштейн теплообменника.

Соединители

Подсоедините соединитель топливного насоса и установите соединитель на кронштейн.Установите датчик наружной температуры на кронштейн.

Шланги охлаждающей жидкости двигателя

Подсоедините шланги охлаждающей жидкости двигателя к теплообменнику. Затяните до 3 Н·м.Снимите зажимы для шланга.Установите заново обогреватель согласно Переведите обогреватель в положение для техобслуживания.
