Замена сопла впрыска топлива, электродвигателя вентилятора и трубки сопла (D5252T MSA 15.7)

Подготовка

Передвиньте обогреватель в положение для техобслуживания согласно Переведите обогреватель в положение для техобслуживания.Отсоедините впускной шланг с кожуха вентилятора.

Быстросъемный соединитель топливопровода

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки из-за опасности разливания топлива.

Снимите крышку над быстросъемным соединителем топливопровода.Снимите держатель быстросъемного соединителя и отсоедините топливопровод.Отсоедините кабель свечи предпускового подогрева и снимите свечу предпускового подогрева.

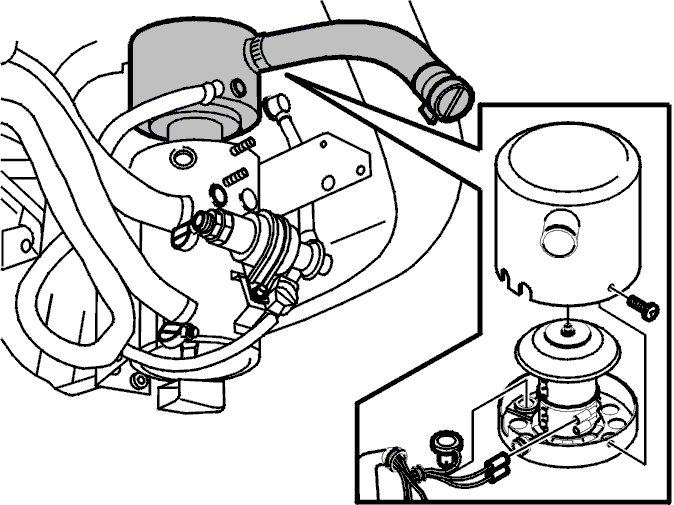

Датчик пламени и разъем

Отсоедините теплообменник от кожуха вентилятора и блока сгорания (3 винта).Снимите кожух вентилятораСнимите датчик пламени с крепления электродвигателя.Отсоедините разъем электродвигателя вентилятора.

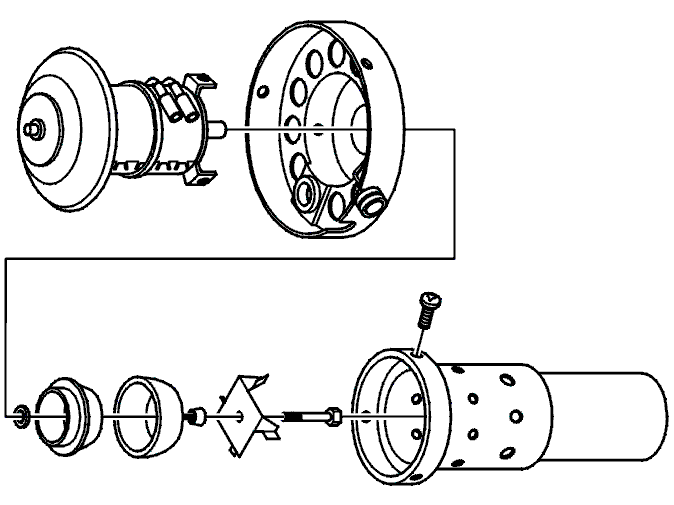

Распылитель и сопло впрыска топлива

Снимите:

• Камеру сгорания с блока сгорания.
• Винт, крепящий распылитель к оси электродвигателя вентилятора.
• Распылитель
• Прокладку.
• Внешнюю головку сопла
• Сопло впрыска топлива,
• шайбу

Электродвигатель и держатель электродвигателя

Снимите крепление электродвигателя с трубкой сопла.Снимите держатель электродвигателя.

Примечание: Заметьте положение держателя электродвигателя относительно электродвигателя вентилятора. Держатель электродвигателя должен быть правильно установлен, в противном случае, теплообменник не встанет в блок сгорания.

Трубка сопла

Откройте крепления вокруг трубки сопла, осторожно постучав по ним, используя молоток и отвертку.Откройте крепления только настолько, чтобы можно было снять трубку сопла.Снимите трубку сопла.

Новая трубка сопла

Установите новую трубку сопла.

Примечание: Важно, чтобы трубка сопла внизу касалась крепления электродвигателя, и чтобы ее соединитель касался нижней части выреза на креплении электродвигателя.

Вожмите крепления на место вокруг трубки сопла, используя плоскогубцы.

Двигатель

Установите:

• держатель электродвигателя на новый электродвигатель.
• электродвигатель в крепление электродвигателя.

Трубка сопла должна быть выровнена по отношению к соединению электродвигателя вентилятора.

Распылитель и сопло впрыска топлива

Установите:

• Распылитель
• Коническую прокладку, направленную в сторону внешней головки сопла.
• Внешнюю головку сопла
• Сопло впрыска топлива,
• шайбу

на винт.Затем установите винт и компоненты на ось электродвигателя вентилятора. Затяните до 2 Н·м.Установите камеру сгорания.

Примечание: Гнездо свечи предпускового подогрева должно быть слева от ввода проводки электродвигателя вентилятора.

Кабели

Подсоедините кабели электродвигателя вентилятора обдува.Протяните кабели под трубкой сопла.Установите датчик пламени.Установите кожух вентилятора (3 винта).

Теплообменник и свеча предпускового подогрева

Соберите кожух вентилятора и блок сгорания с теплообменником.Центральное гнездо для свечи предпускового подогрева в пламеотражательном щитке с креплением на теплообменнике.

Установите:

• свечу предпускового подогрева в теплообменник.

Примечание: Если свеча предпускового подогрева закручивается вручную, значит ее гнездо в пламеотражательном щитке было выставлено по центру правильно. Затяните до 15 Н·м.

• кабель свечи предпускового подогрева.
• крышку над выводом.

Быстросъемный соединитель топливопровода

Установите:

• впускной шланг на кожух вентилятора.
• держатель быстросъемного соединителя топливопровода.
• быстросъемный соединитель на трубку сопла и привинтите держатель на место.
• крышку над быстросъемным соединителем.

Обогреватель

Установите заново обогреватель согласно Переведите обогреватель в положение для техобслуживания.
