Замена штуцера топливной заливной горловины и газового шланга

Снятие штуцера топливной заливной горловины

Осторожно: Отрицательная клемма аккумулятора всегда должна отсоединяться перед началом выполнения работ на любом газовом оборудовании. См. Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Не повредите уплотнения.

Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ

Сдвиньте левую боковую панель в багажном отсеке в сторону:

• S40 согласно Снятие и установка боковых панелей в багажном отсеке, S40
• V40 согласно Замена боковых панелей в багажном отсеке V40.

Только S40

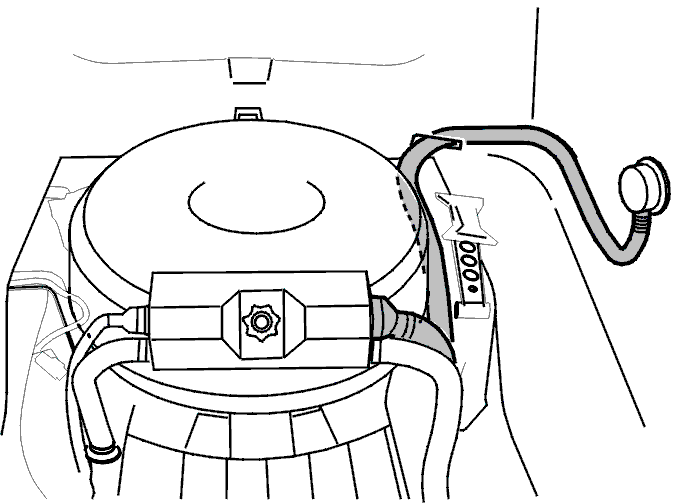

Снимите антенну. См. Замена антенны.Откройте зажимы на концах вентиляционного шланга.Ослабьте газовый шланг на соединении для впускного клапана / защиты от переполнения в газовом баке.Осторожно ослабьте шланг. Дайте газу выйти, пока слышится шипение.Затем отсоедините полностью.

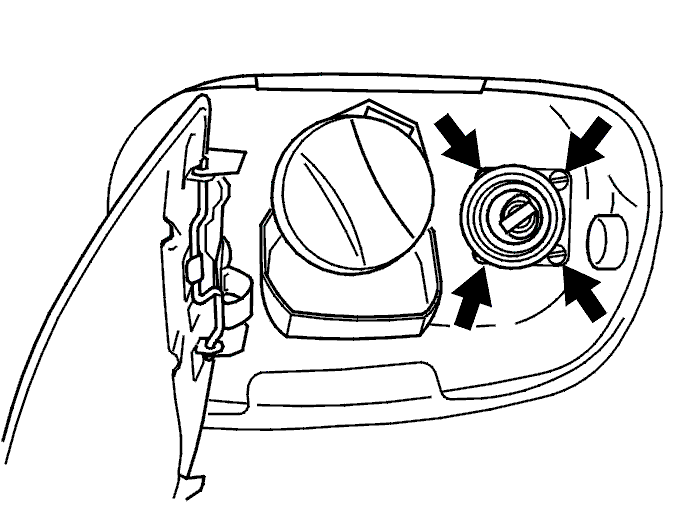

Снимите:

• четыре винта (снаружи отверстия заливной горловины)
• штуцер топливной заливной горловины.

Замена газового шланга

Снимите газовый шланг со штуцера топливной заливной горловины.Установите новый газовый шланг на штуцер топливной заливной горловины.

Установка штуцера топливной заливной горловины

Осторожно: Перед установкой проверьте, что концы трубок и соединения не повреждены.

Примечание: Всегда используйте новые зажимы для шланга и уплотнения.

Установите:

• штуцер топливной заливной горловины. Пропустите газовый шланг сквозь вентиляционный шланг
• четыре винта (снаружи штуцера топливной заливной горловины)
• газовый шланг на соединении для впускного клапана / защиты от переполнения в газовом баке
• вентиляционный шланг и зажимы.

Завершение

Заполните линию топливной заливной горловины газом.Проверьте на наличие утечки согласно Газовая труба, проверка на наличие утечек.

Только S40
Установите антенну. См. Замена антенны.

Установите левую боковую панель в багажном отсеке:

• S40 согласно Снятие и установка боковых панелей в багажном отсеке, S40
• V40 согласно Замена боковых панелей в багажном отсеке V40.

Установите:

• защиту над клапанами
• люк пола
• винт люка пола.
