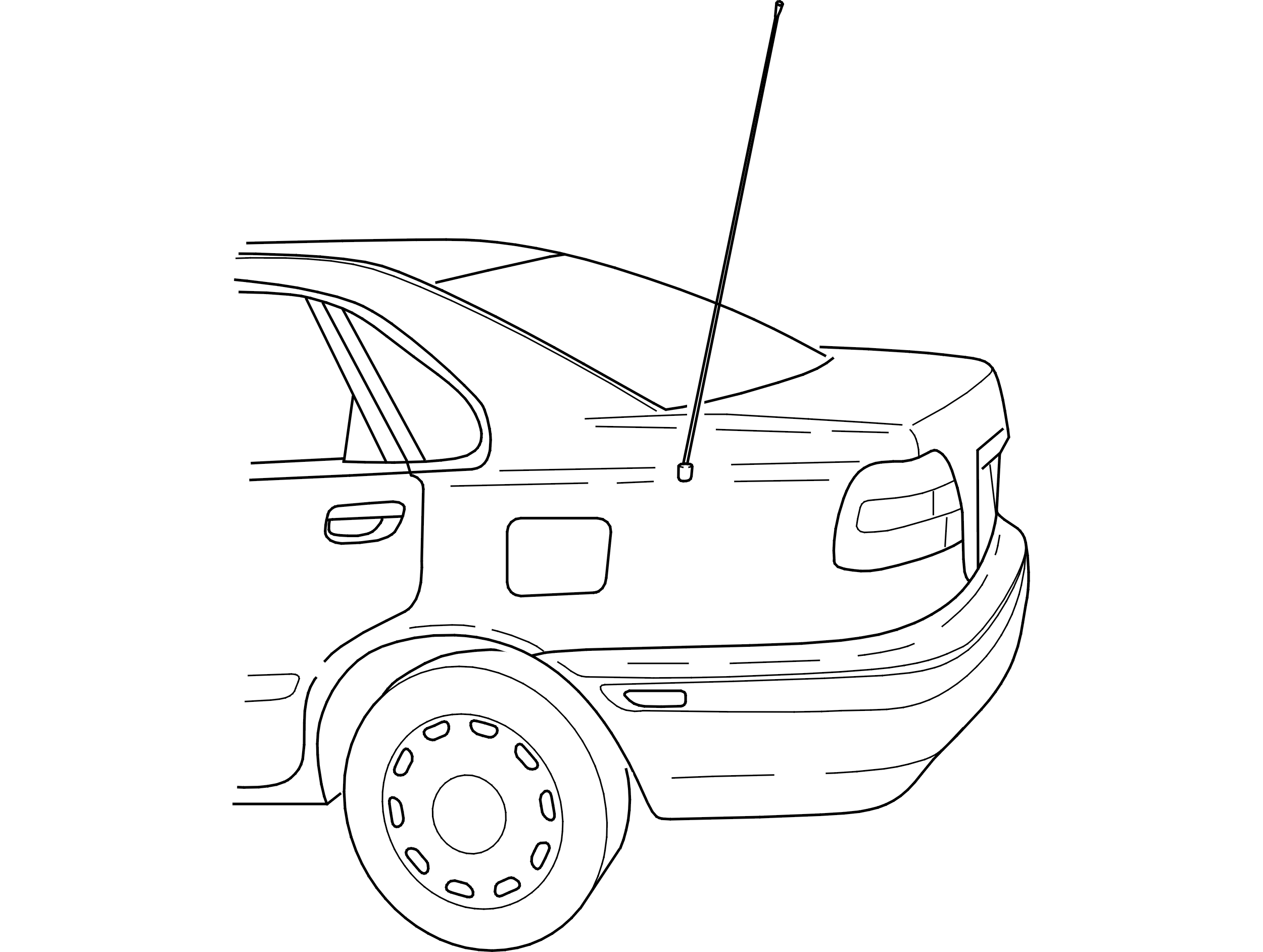

Замена антенны (1996, 1997)

Подготовка

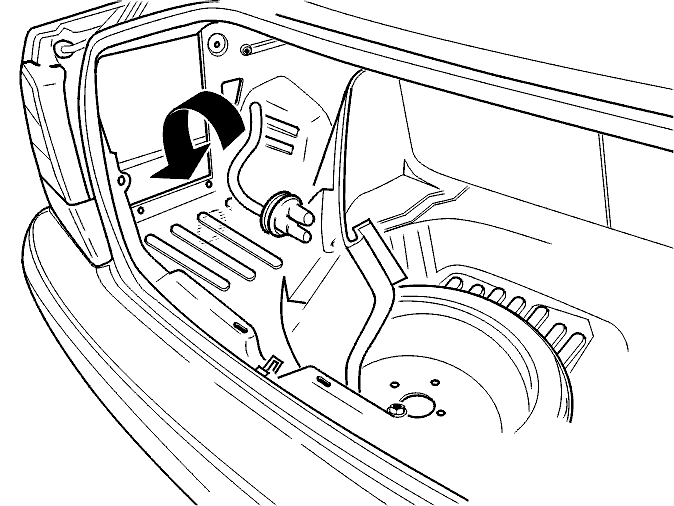

Выключите зажигание.Снимите панели в багажном отсеке согласно и Снятие и установка боковых панелей в багажном отсеке, S40 и Снятие и установка боковых панелей в багажном отсеке, S40 на той стороне, где расположена антенна.

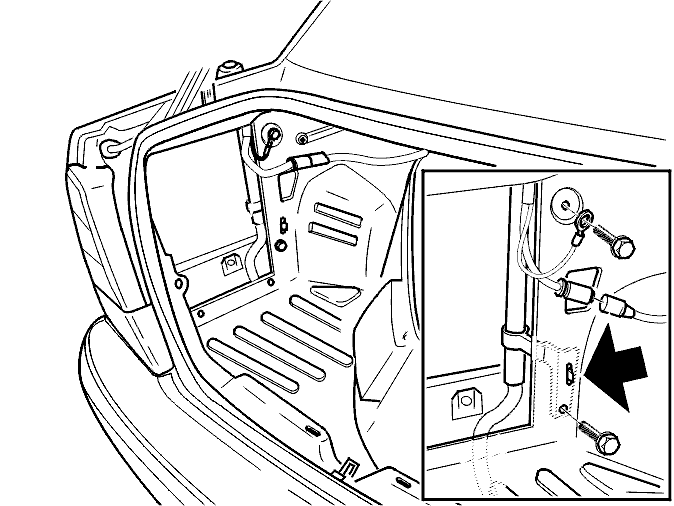

Снятие стандартной антенны

Снимите:

• кабель антенны
• винт провода заземления.

Снимите:

• сливной шланг
• винт крепления антенны
• антенну.

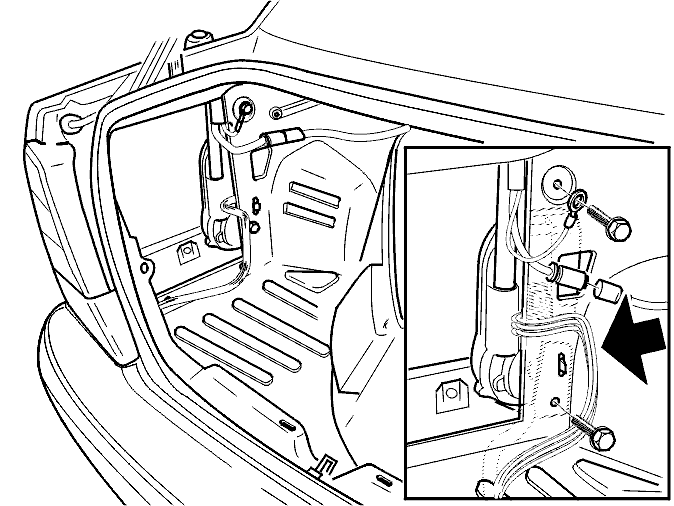

Снятие антенны с электроприводом

Снимите:

• кабель антенны и разъем
• винт провода заземления.

Снимите:

• сливной шланг
• винт крепления антенны
• антенну.

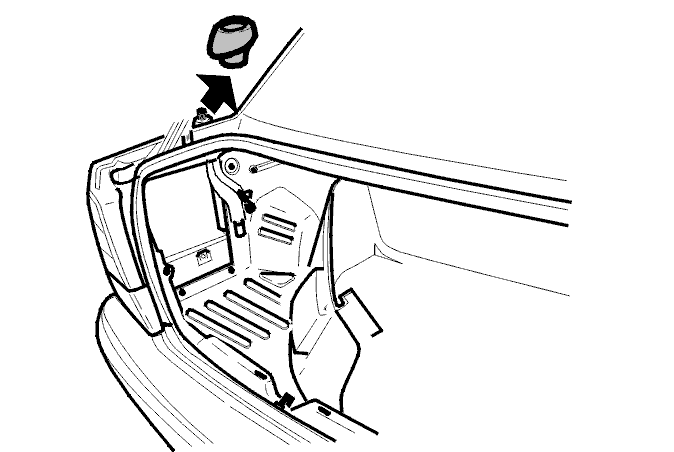

Снятие резинового уплотнения

Снимите колпачковую гайку. Снимите резиновое уплотнение.

Установка сливного шланга

Снимите резиновую втулку с внутренней стенки.Проложите сливной шланг антенны через отверстие.Установите на место резиновую втулку.

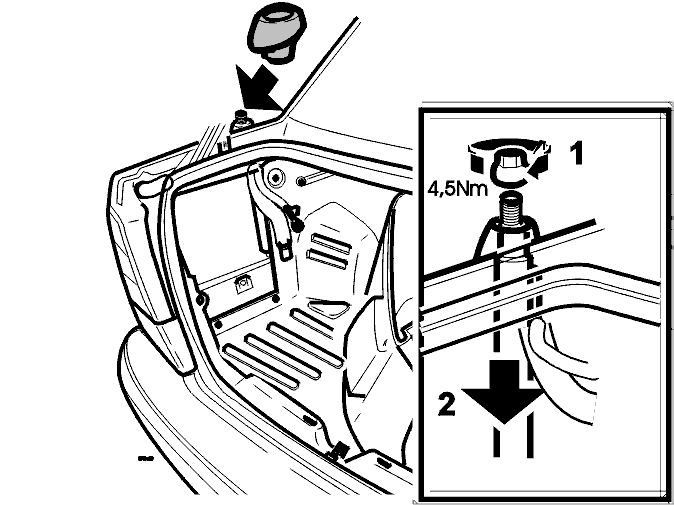

Установка стандартной антенны

Установите новое резиновое уплотнение в крыло.Вставьте антенну свозь уплотнение.Установите колпачковую гайку. Затяните до 4,5 Н·м.Потяните антенну вниз так, чтобы колпачковая гайка закрывалась уплотнением.

Установите:

• антенну и провод заземления
• сливной шланг.

Подсоедините кабель антенны.

Установка антенны с электроприводом

Установите новое резиновое уплотнение в крыло.Вставьте антенну свозь уплотнение.Установите колпачковую гайку. Затяните до 4,5 Н·м.Потяните антенну вниз так, чтобы колпачковая гайка закрывалась уплотнением.

Установите:

• антенну и провод заземления
• сливной шланг.

Подсоедините кабель антенны и разъем.

Установка панелей

Установите на место панели в багажном отсеке согласно Снятие и установка боковых панелей в багажном отсеке, S40 и Снятие и установка боковых панелей в багажном отсеке, S40.

Проверьте

Включите зажигание.Включите магнитолу.Проверьте функционирование.
