Замена рычага переключателя передач и/или индикаторной панели с кожухом

Подготовка

Снимите ручку переключателя передач согласно Замена панели со встроенным выключателем зимнего режима.Снимите узел переключателя передач согласно Замена узла переключателя передач.Снимите индикаторную панель и кожух.

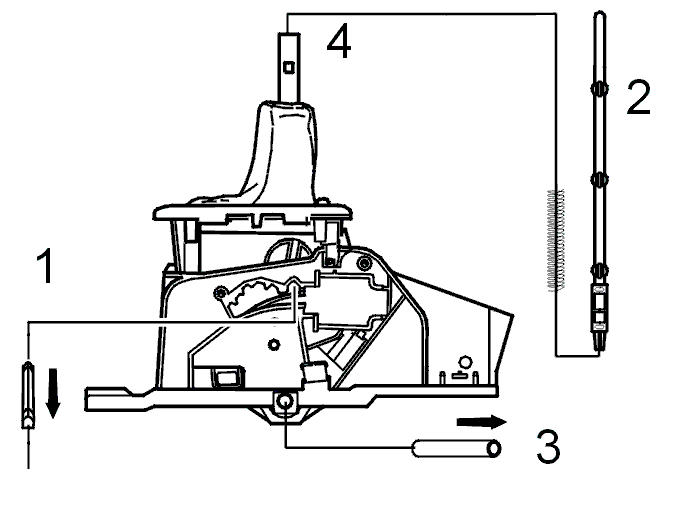

Снятие переключателя передач

Снимите:

• Защелку (1) при помощи круглогубцев
• Пружину и толкатель (2) с рычага переключателя
• Вал (3) при помощи оправки
• Переключатель передач (4).

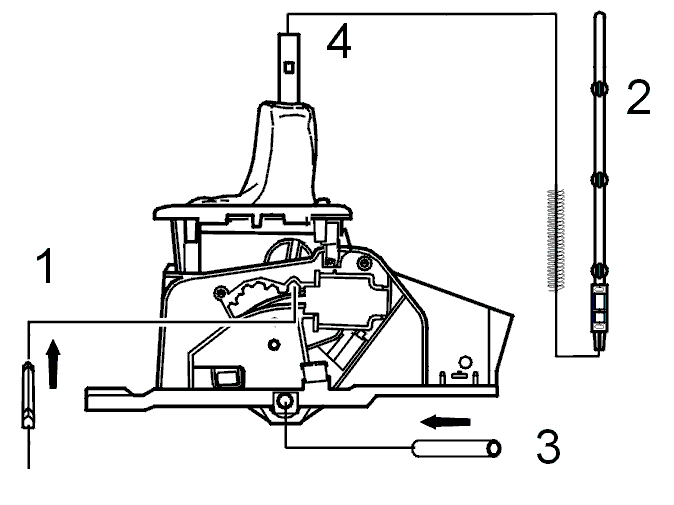

Установка переключателя передач

Установите:

• Защелку (1). Вдавите толкатель и вставьте защелку.Смажьте сегмент защелки смазкой 1161417-9
• Пружину и толкатель (2).Смажьте нижнюю секцию толкателя и пружину смазкой 1161417-9
• Переключатель передач (4) и вал (3) при помощи оправки.

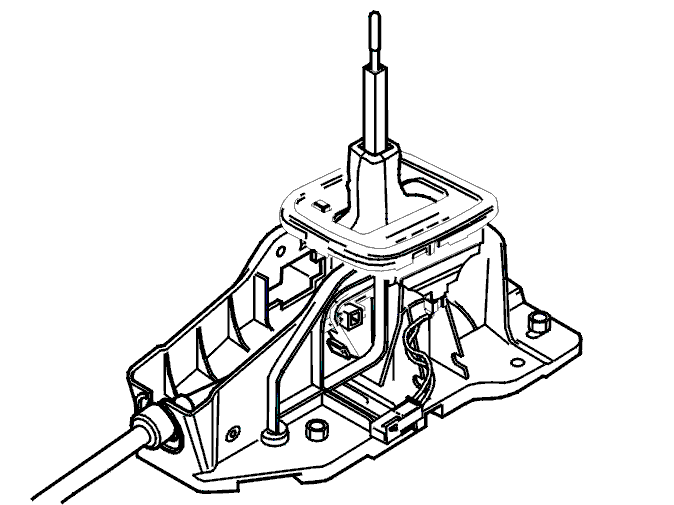

Замена кожуха и/или индикаторной панели

Установите:

• Планку освещения и указатель
• Селекторный переключатель режимов (W)
• Индикаторную панель на узел переключателя передач.

Примечание: Поместите указатель в его прорезь на переключателе передач.

Установка узла переключателя передач

Установите узел переключателя передач согласно Замена узла переключателя передач.

Установите ручку переключателя передач согласно Замена ручки переключателя передач.
