Замена рулевого колеса (1997, 1998)

Подготовка

Примечание: Следующая процедура применима к автомобилям с системой SRS (Дополнительная система удерживания).

Для автомобилей без SRS (Дополнительная система удерживания) см.Замена рулевой колонки / вала рулевого колеса / уплотнения / подши пника / нижнего шарнира вала рулевого колеса.

Осторожно: При снятии и установке модуля рулевого колеса аккумуляторная батарея должна быть отсоединена.

Отсоедините отрицательную клемму аккумулятора. См. Заметьте при отсоединении / подсоединении провода аккумулятора.

Примечание: Запишите код защиты от кражи магнитолы.

Снятие модуля рулевого колеса

• Ослабьте два винта Torx с обратной стороны рулевого колеса.Поверните рулевое колесо на 90° в обе стороны для получения доступа к винтам
• Отсоедините разъем
• Снимите модуль рулевого колеса

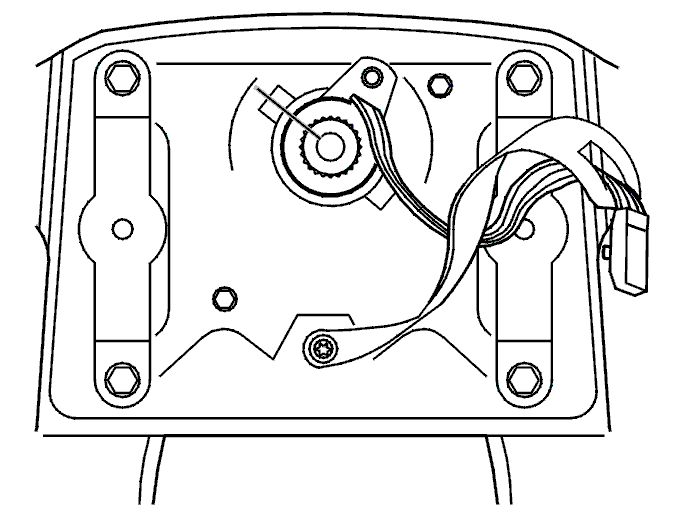

• Ослабьте винт в отверстии в рулевом колесе. Винт должен всегда оставаться в пластмассовой полосе.

Примечание: Зафиксируйте контактную катушку в нужном положении при помощи стопорного винта, чтобы отметить положение для контактной катушки.

• Выверните винт рулевого колеса. Убедитесь, что передние колеса направлены прямо вперед

• Примечание: > Сделайте отметку на вале рулевого колеса - ступице рулевого колеса, чтобы отметить первоначальное положение рулевого колеса.

• Снимите рулевое колесо.

Внимательно проследите за тем, чтобы ни разъем, ни пластмассовая полоса и винт не застряли в рулевом колесе во время снятия.

Установка рулевого колеса

При установке нового рулевого колеса сделайте на нем отметку. См. Снятие модуля рулевого колеса

• Проложите проводку от контактной катушки через рулевое колесо
• Осторожно установите рулевое колесо, так чтобы обе защелки на контактной катушке вошли в два углубления в ступице рулевого колеса

• Примечание: > Убедитесь, что отметки совпадают между валом рулевого колеса и ступицей рулевого колеса.

• Установите винт рулевого колеса
• Затяните пальцами.

Примечание: Не поворачивайте рулевое колесо, когда оно находится на вале рулевого колеса. Контактная катушка зафиксирована и может быть повреждена, если повернуть рулевое колесо.
- Выверните винт, фиксирующий контактную катушку. Установите стопорный винт в отверстие в рулевом колесе
- Затяните винт в центре рулевого колеса. Затяните до 40 Н·м.

Установка модуля рулевого колеса

• Чтобы разблокировать рулевое колесо, поверните ключ зажигания в положение I
• Расположите нижнюю часть модуля рулевого колеса вплотную к рулевому колесу (1)
• Подсоедините разъем (2)
• Поверните модуль рулевого колеса внутрь при помощи винтов Torx сзади
• Сначала установите правый винт. Поверните рулевое колесо, чтобы получить доступ к винтам
• Затяните до 10 Н·м.

Проверьте

Убедитесь, что рулевое колесо поворачивается легко.

После закрепления всех компонентов включите зажигание в положение II.Подсоедините отрицательный провод аккумулятора согласно Заметьте при отсоединении / подсоединении провода аккумулятора.

Примечание: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

Убедитесь, что лампа предупреждения SRS (Дополнительная система удерживания) гаснет.
