Замена реле кондиционера и силового блока (ECC)

Подготовка

• Зажигание выключено.

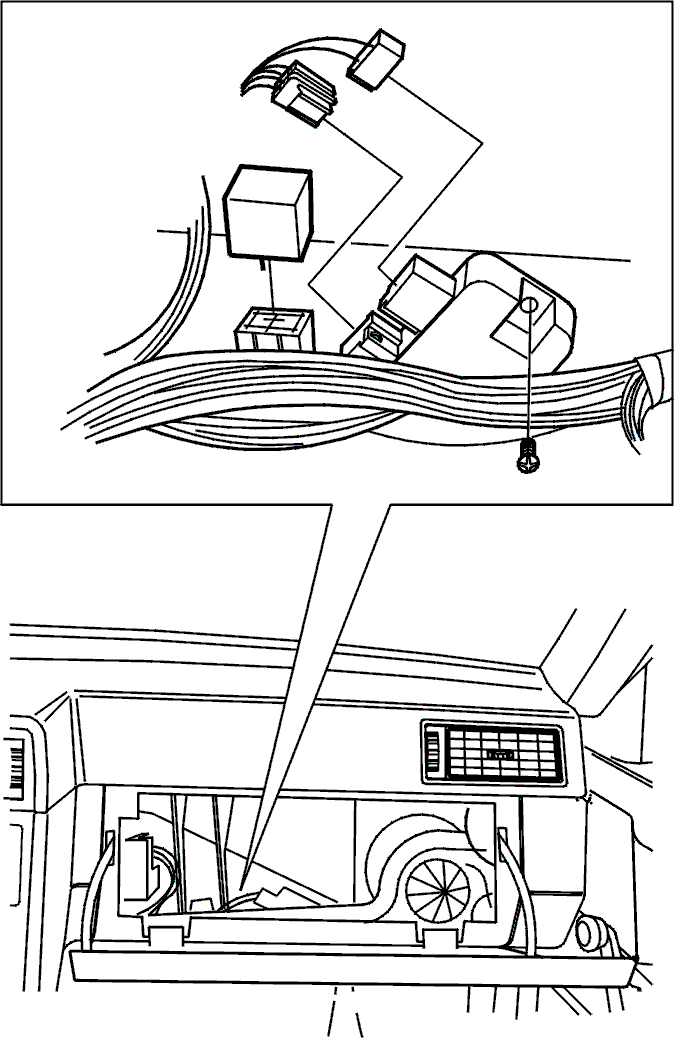

• Подсказка: > Реле кондиционера и силовой блок расположены на блоке регулировки микроклимата за перчаточным ящиком.

• Снимите перчаточный ящик в соответствии с E1. Замена резистора вентилятора (MCC)/Электродвигателя заслонки реци ркуляции.

Демонтаж

• Отсоедините реле кондиционера от гнезда.
• Поднимите реле вертикально вверх.

Отсоединение разъемов силового блока:

• Отсоедините разъемы от силового блока.

• Подсказка: > Нажмите на защелку и, удерживая ее, отделите разъем от силового блока.

Отсоединение силового блока:

• Отвинтите виты крепления силового блока.

Установка

Правильные комбинации модуля управления и силового блока указаны в Таблица модулей управления и силовых блоков.

Установите:

• Реле кондиционера
• Силовой блок (1 винт).
• Разъемы (2).
• Перчаточный ящик
