Замена разъема модуля управления

Снимите резиновый коврик

Примечание: Разберите коробку модулей управления согласно Замена коробки модулей управления.

Снимите коврик из силиконовой резины с держателя.Отсоедините держатель и отогните его, чтобы освободить защелку.

Разъединение разъема

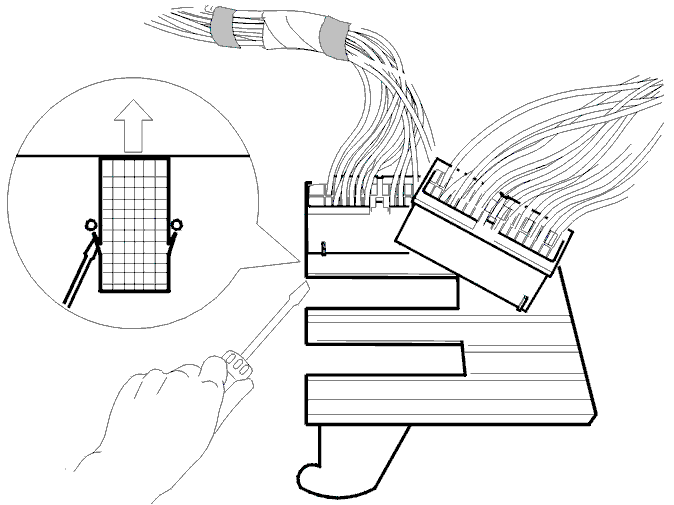

Поверните держатели и сожмите защелки разъема модуля управления.Вытяните разъем из держателя.

Извлечение контактных штырьков

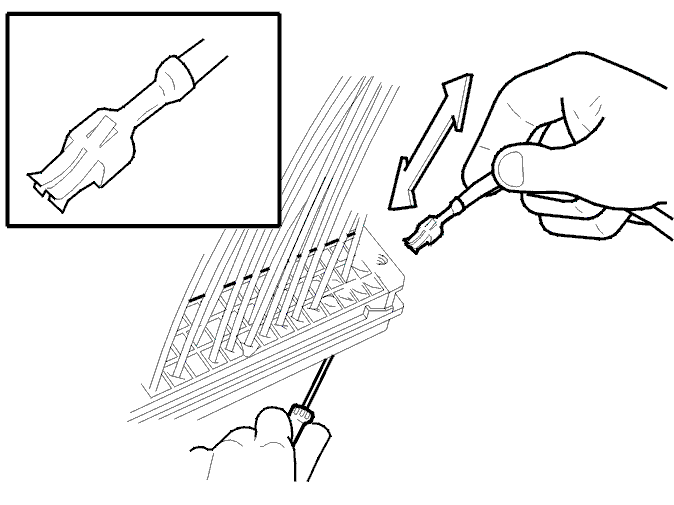

Пометьте положение контактных штырьков в разъеме.Выньте контактные штырьки, освободив защелки при помощи отвертки.

Примечание: Соблюдайте осторожность, чтобы не деформировать контактные штырьки при их извлечении.

Установка контактных штырьков

Замените разъем.Вставьте контактные штырьки в разъем в соответствии с метками.

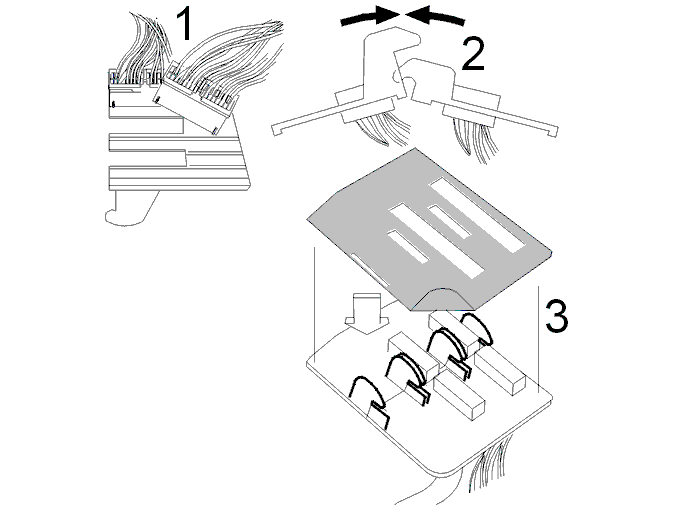

Установка разъема и резинового коврика

1. Установите разъем в держатель.
2. Соберите держатель.
3. Поставьте коврик из силиконовой резины на держатель.

Примечание: Соберите коробку модулей управления согласно: Замена коробки модулей управления.
