Замена коробки модулей управления

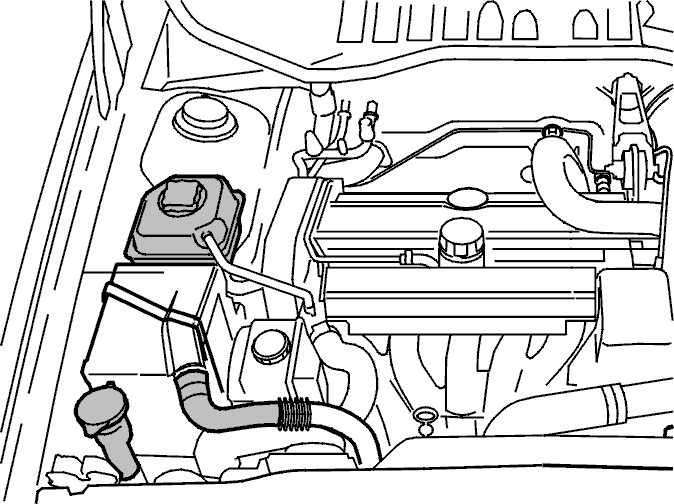

Снимите воздуховод, заправочную трубу, расширительный бачок и защитную скобу

Выключите зажигание.

Снимите:

• передний воздуховод коробки модулей управления.
• заправочную трубу бачка омывателя.
• бачок омывателя, вытяните вверх.
• защитную скобу коробки модулей управления согласно:Замена электродвигателя правого стеклоочистителя фары (с систем ой кондиционирования (A/C)).

Снятие модулей управления

Снимите:

• крышку коробки модулей управления, отожмите металлический фиксатор с помощью отвертки.
• выньте модули управления из их коробки.
• передний монтажный винт.

Снятие средней секции

Снимите:

• среднюю секцию коробки модулей управления, отжав металлические фиксаторы (три) с помощью отвертки.
• соединительную муфту патрубка для ввода воздуха в коробку модулей управления.

Поднимите держатель модулей управления вместе с кабельным каналом, чтобы он освободился из фиксаторов.

Разъединение разъема

Снимите:

• разъем в нижней части коробки модулей управления.
• винты зажима сбоку коробки модулей управления.

Вытяните провод сбоку коробки модулей управления.

Снятие нижней секции коробки модулей управления

Снимите:

• задний монтажный винт.
• нижнюю секцию коробки модулей управления назад, чтобы она освободилась с металлического выступа у передней части коробки модулей управления.
• зажим для провода сбоку коробки модулей управления.

Установка нижней секции коробки модулей управления

Установите:

• зажим для провода сбоку коробки модулей управления.
• нижнюю секцию коробки модулей управления, вставьте передний край под металлический выступ.
• задний монтажный винт.

Соединение разъема

Установите:

• разъем в нижней части коробки модулей управления.
• провод сбоку коробки модулей управления.
• винты зажима сбоку коробки модулей управления.

Установка средней секции

Установите:

• держатель модулей управления, убедитесь, что фиксаторы замкнулись.
• кабельный канал, расположив его в прорези коробки модулей управления.
• соединительную муфту патрубка для ввода воздуха в коробку модулей управления.
• среднюю секцию на коробку модулей управления.

Примечание: Убедитесь, что нижняя и верхняя секции коробки модулей управления герметичны, а фиксаторы замкнулись надлежащим образом.

Установка модулей управления

Установите:

• передний монтажный винт.
• модули управления.
• крышку коробки модулей управления, убедившись, что фиксаторы замкнулись.

Установка заправочной трубы, воздуховода, расширительного бачка и фиксирующей скобы

Установите:

• фиксирующую скобу коробки модулей управления согласно:Замена электродвигателя правого стеклоочистителя фары (с систем ой кондиционирования (A/C)).
• заправочную трубу бачка омывателя.Убедитесь, что заправочная труба не протекает после подсоединения к бачку омывателя.
• передний воздуховод коробки модулей управления.
• расширительный бачок.
