Замена электродвигателя правого стеклоочистителя фары (с системой кондиционирования (A/C))

Снятие воздуховода, трубы заливной горловины и расширительного бачка

Выключите зажигание.

Снимите:

• передний воздуховод блока модулей управления в моторном отсеке
• трубу заливной горловины бачка омывателя
• расширительный бачок. Потяните расширительный бачок вверх.

Отсоедините разъем электродвигателя омывателя. Разъем расположен в опорной панели радиатора над корпусом фонаря.

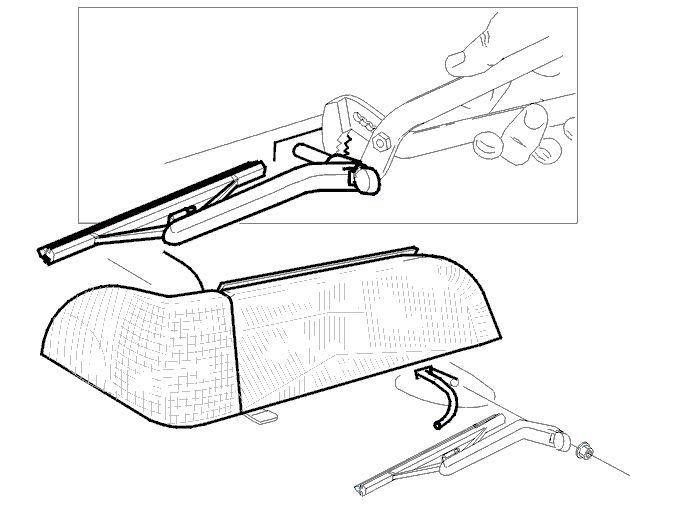

Снятие рычага стеклоочистителя

Снимите:

• рычаг стеклоочистителя
• шланг омывателя.

Примечание: Следите за тем, чтобы не повредить лакокрасочное покрытие при снятии рычага стеклоочистителя.

Снятие фонарей указателей поворотов / стояночных фонарей

Снимите фонарь указателя поворота / стояночный фонарь.Разъедините разъем

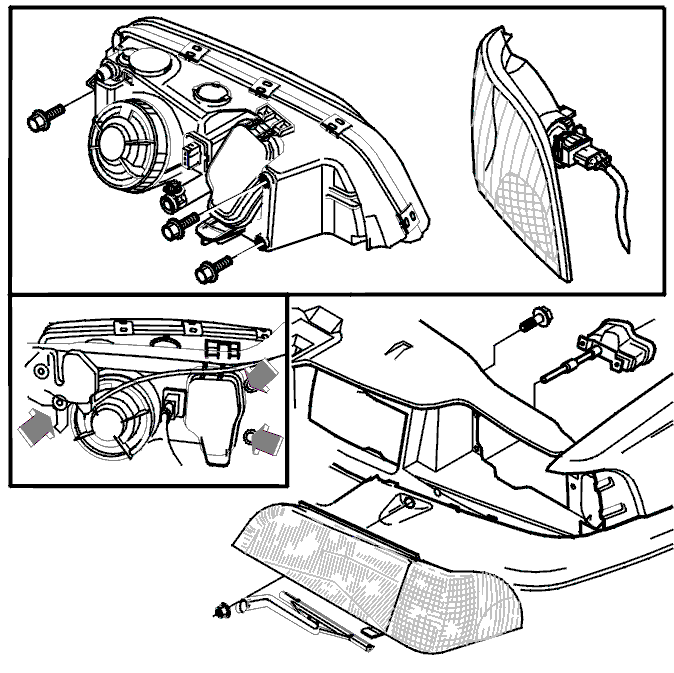

Снятие фары

Отсоедините разъем фары. Разъем подсоединен непосредственно к корпусу фары. (В автомобилях с управлением высоты луча фар нужно отсоединить два разъема.)

Снимите:

• винты фары
• фару.

Снятие защитной скобы блока модулей управления

Отметьте центр винта. Просверлите подходящее отверстие для съемника для винтов. Вставьте съемник для винтов. Выверните винт.Снимите защитную скобу, проходящую по крышке блока модулей управления.Осторожно почистите крышку блока модулей управления. Убедитесь, что при открытии блока в него не попадает грязь или стружка.

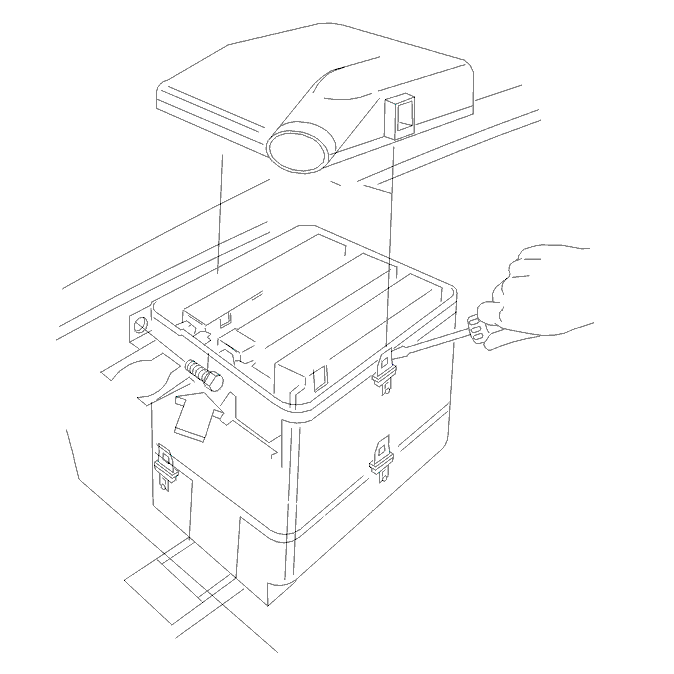

Снятие крышки блока модулей управления

Снимите:

• верхний винт крепления блока модулей управления
• крышку блока модулей управления, отожмите металлический зажим отверткой.

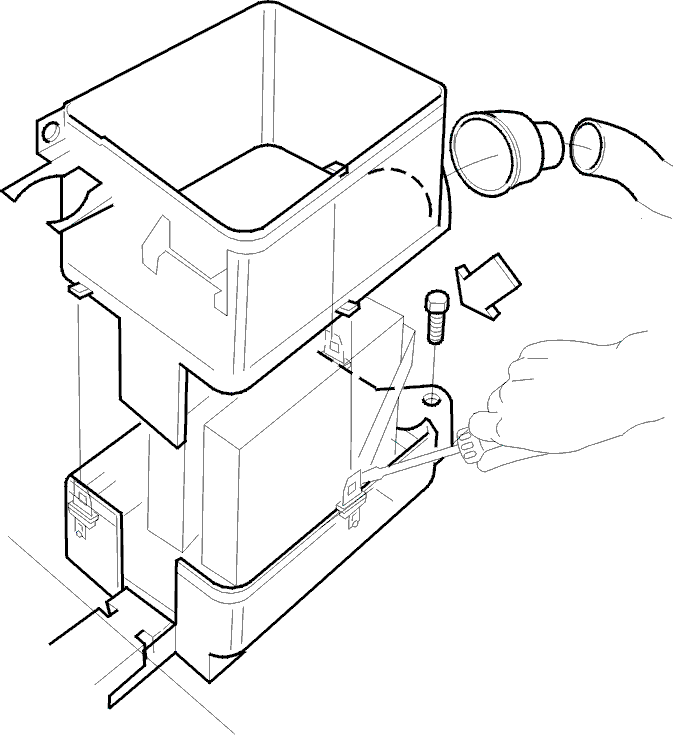

Снятие блока модулей управления

Отожмите зажим в нижней части блока модулей управления, чтобы освободить его среднюю секцию.Осторожно потяните вверх среднюю секцию блока модулей управления.

Снимите:

• втулочный соединитель к заднему воздухозаборнику на блоке модулей управления
• задний винт крепления.

Снятие электродвигателя стеклоочистителя

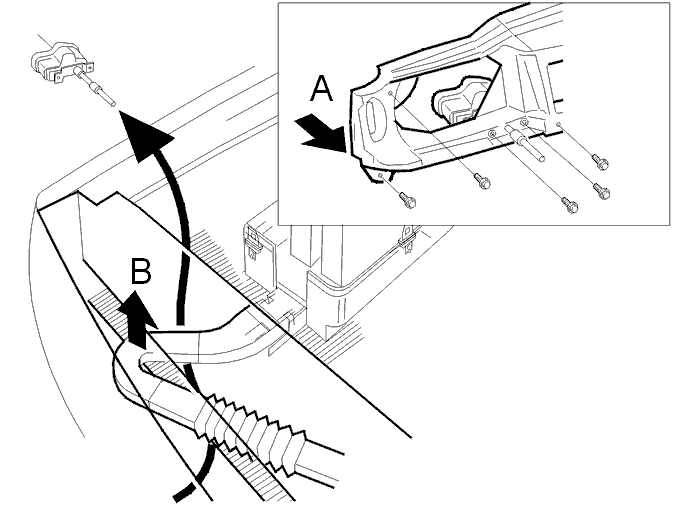

Потяните нижнюю секцию блока модулей управления назад, чтобы освободить ее от металлической шпонки на переднем крае блока модулей управления.Потяните блок модулей управления назад и поднимите кабельный канал, чтобы получить доступ к электродвигателю стеклоочистителя. (Иллюстрация B)Снимите передний элемент (3 винта, иллюстрация А).

Снимите:

• винты электродвигателя стеклоочистителя (два винта, иллюстрация А)
• электродвигатель стеклоочистителя. Вытяните его изнутри моторного отсека, для облегчения вытягивания поверните электродвигатель стеклоочистителя на 1/2 оборота.

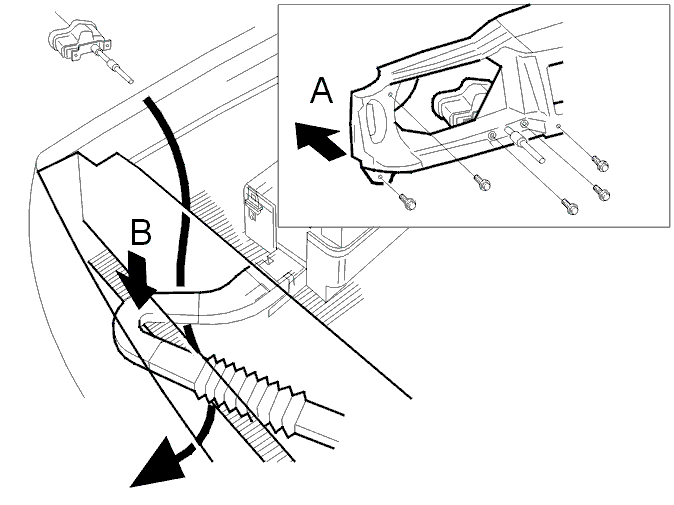

Установка электродвигателя стеклоочистителя

Установите:

• электродвигатель стеклоочистителя.

Примечание: Убедитесь в том, что не зажаты никакие кабели или шланги.

• винты электродвигателя стеклоочистителя (2 винта, иллюстрация А)
• винты опорной панели радиатора (три винта, иллюстрация А).

Подсоедините разъем электродвигателя стеклоочистителя. Установите разъем электродвигателя стеклоочистителя в его зажим, как и раньше.

Установка блока модулей управления

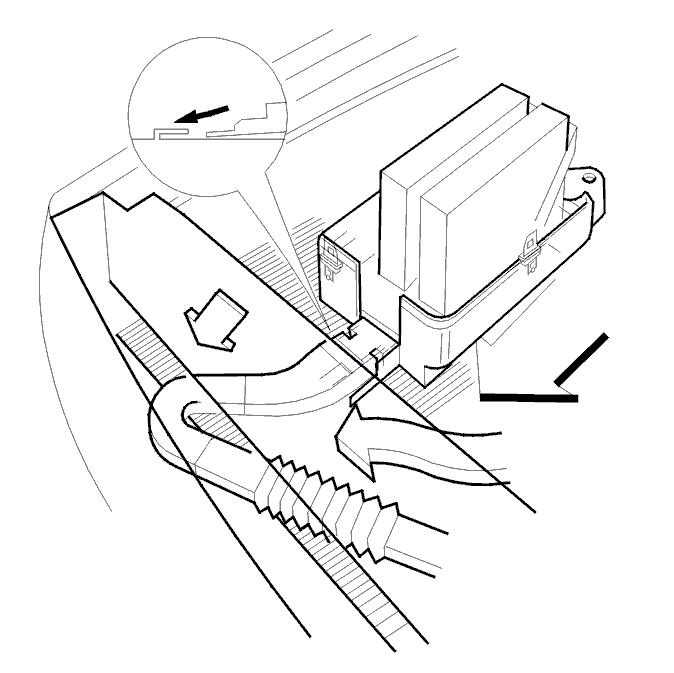

Отрегулируйте положение кабельного канала, так чтобы он находился между кузовом и опорной панелью радиатора.Установите заново блок модулей управления, вставьте передний край под металлическую шпонку.

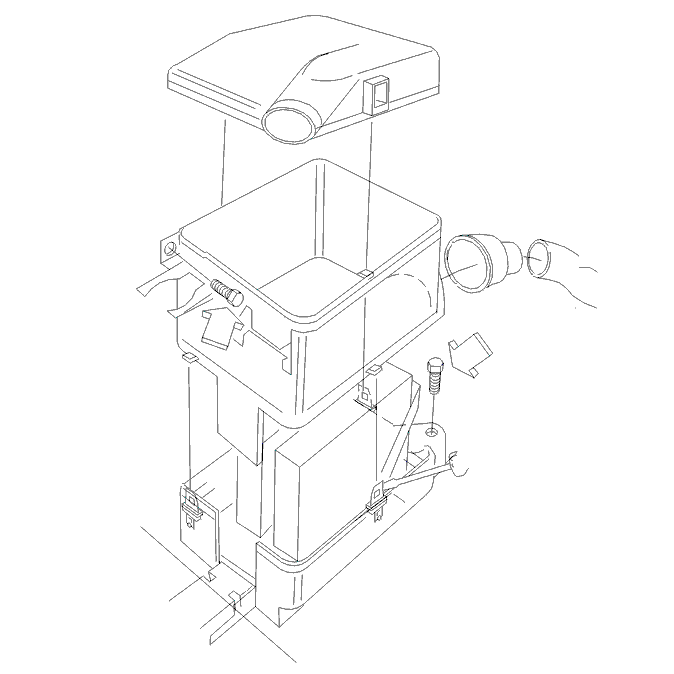

Установка крышки блока модулей управления

Установите:

• задний винт крепления
• втулочный соединитель к заднему воздухозаборнику блока модулей управления.Расположите среднюю секцию блока модулей управления так, чтобы модули управления были расположены в своих пазах. Затем надавите вниз, так чтобы зажимы зацепились
• крышку модуля управления. Убедитесь, что зажимы зацепились
• верхний винт крепления.

Примечание: Будьте очень осторожны, чтобы не повредить модули управления или блок модулей управления. Убедитесь, что нижняя и верхняя секции блока модулей управления загерметизированы, и что зажимы зацепились правильно.

Установка защитной скобы блока модулей управления

Осторожно: Перед установкой защитной скобы на место убедитесь, что ремонт автомобиля завершен и неисправности устранены.

Найдите пальцами прорезь под блоком модулей управления. Зацепите фиксирующую полосу, вставив ее в прорезь.Наклоните защитную скобу над крышкой блока модулей управления.Закрепите защитную скобу при помощи защитного винта. Затяните винт до тех пор, пока его головка не отломится.

Установка фары и рычага стеклоочистителя

Установите:

• фару, винты, фонари указателей поворота / стояночные фонари
• разъем фары
• рычаг стеклоочистителя и гайку не затягивая.

Установка воздуховода, расширительного бачка и трубы заливной горловины

Установите:

• передний воздуховод блока модулей управления в моторном отсеке
• расширительный бачок
• трубу заливной горловины бачка омывателя.

Заполнение жидкостью омывателя ветрового стекла

Заполните бачок омывателя. Убедитесь, что труба заливной горловины не протекает в том месте, где она соединяется с бачком омывателя.

Регулировка рычага стеклоочистителя

См.Замена рычага стеклоочистителя фары.
