Замена радиатора / охладителя нагнетаемого воздуха (CAC) (3)

Снятие блока радиатора

• Отсоедините трубу подачи нагнетаемого воздуха от охладителя нагнетаемого воздуха (CAC) на левой стороне (только для двигателей с турбонаддувом). Если необходимо, используйте термовоздушный пистолет, чтобы облегчить снятие
• Выверните винты блока радиатора на передней крышке.

Снимите

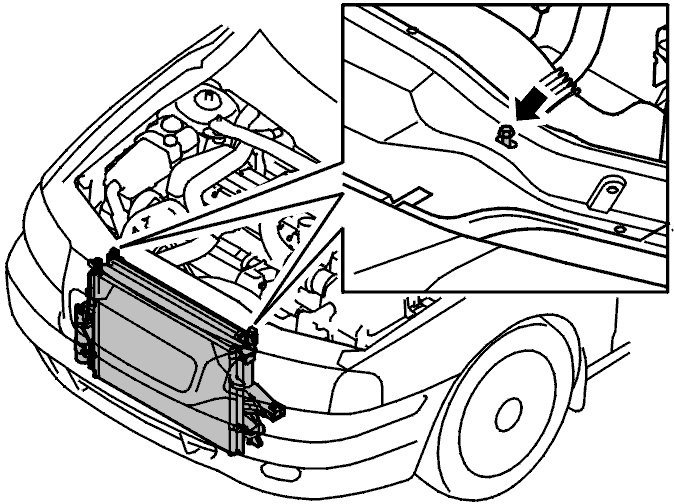

• два верхних винта, скрепляющих блок радиатора
• крышку расширительного бачка.

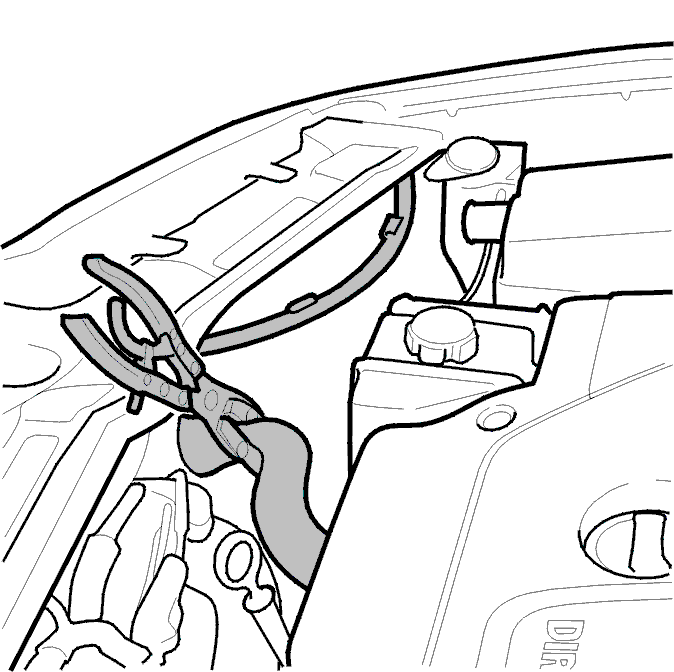

Зажмите верхний шланг радиатора с помощью фиксирующих плоскогубцев

• Снимите вентилятор охлаждения двигателя (FC) согласно Вентилятор охлаждения двигателя, замена.

Операции под автомобилем

Снимите

• воздухоотражатели
• нижний шланг масляного радиатора с блока радиатора (только для автомобилей с автоматической коробкой передач)

• Примечание: > Соберите масло из масляного радиатора в емкость.

• винт крепления кабельного канала проводки двигателя на переднем крае подрамника.

Слейте охлаждающую жидкость

• Зажмите нижний шланг охлаждающей жидкости с помощью фиксирующих плоскогубцев
• Подсоедините шланг к штуцеру на радиаторе
• Протяните шланг вниз к емкости
• Откройте штуцер и слейте охлаждающую жидкость.

Выполняйте работу, находясь сверху

• Снимите верхний шланг радиатора. Отложите в сторону. Закупорьте отверстия.

Операции под автомобилем

• Отсоедините разъем от осушителя ресивера и кабель от держателя
• Подвесьте конденсатор с помощью ленточных хомутов с правой стороны на трубе осушителя ресивера и с левой стороны на трубе конденсатора

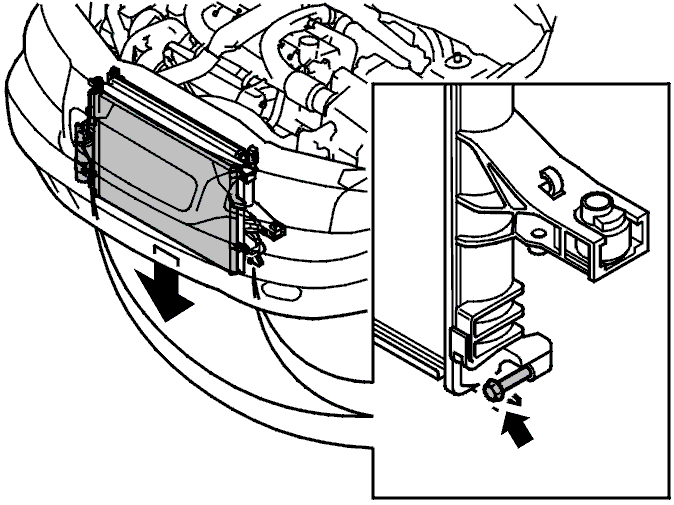

• Выверните нижние винты, скрепляющие блок радиатора.

• Для выполнения следующей операции требуется два человека: отсоедините радиатор и охладитель нагнетаемого воздуха (CAC) сначала с левой, а затем с правой стороны, вывинтив два винта
• С правой стороны, нажмите кабельный канал и шланг компрессора по направлению к двигателю. Одновременно, освободите радиатор и охладитель нагнетаемого воздуха (CAC), потянув вниз с правой стороны. Затем, освободите радиатор и охладитель нагнетаемого воздуха (CAC) с левой стороны. Убедитесь, что крепление радиатора и охладителя нагнетаемого воздуха (CAC) миновало трубку системы кондиционирования
• Отсоедините шланг, идущий от радиатора к расширительному бачку
• Замените радиатор / охладитель нагнетаемого воздуха (CAC).

Установка радиатора и охладителя нагнетаемого воздуха (CAC)

• Приподнимите радиатор и охладитель нагнетаемого воздуха (CAC) с левой стороны. Убедитесь, что крепление охладителя нагнетаемого воздуха (CAC) проходит над трубкой системы кондиционирования. Приподнимите с правой стороны, прижимая кабельный канал и шланг компрессора по направлению к двигателю
• Ввинтите винты радиатора и охладителя нагнетаемого воздуха (CAC) в элемент конструкции.

• Установите нижние винты для сборки блока радиатора. Затяните винты. Затяните до 10 Нм
• Снимите ленточные хомуты
• Убедитесь, что блок радиатора прилегает к резиновому уплотнению
• Притяните блок радиатора к элементу конструкции. Затяните до 25 Нм.

• Удерживайте блок радиатора и закрепите шланг от расширительного бачка к радиатору

• Установите разъем от осушителя ресивера и кабель от держателя.

• Установите нижний шланг радиатора

• Снимите фиксирующие плоскогубцы
• Установите винт крепления кабельного канала проводки двигателя на переднем крае подрамника
• Установите нижний шланг масляного радиатора на блок радиатора (только для автомобилей с автоматической коробкой передач).

Выполняйте работу, находясь сверху

Установите

• верхний шланг радиатора. Снимите фиксирующие плоскогубцы
• трубу подачи нагнетаемого воздуха на охладитель нагнетаемого воздуха (CAC) с левой стороны (только для двигателей с турбонаддувом).

• Установите верхние винты для сборки блока радиатора. Затяните винты
• Затяните моментом 10 Нм.

• Установите винты блока радиатора на передней крышке
• Затяните моментом 10 Нм.

Установка вентилятора охлаждения двигателя (FC)

Чтобы установить вентилятор охлаждения двигателя (FC), см. Вентилятор охлаждения двигателя, замена.

Доливание охлаждающей жидкости

• Установите крышку на расширительном бачке
• Прогрейте двигатель до тех пор, пока не откроется термостат
• Выключите двигатель. Если необходимо, долейте.
