Вентилятор охлаждения двигателя, замена (1999, 2000)

Снятие вентилятора системы охлаждения двигателя

Снимите впускную трубу для корпуса воздухоочистителя (ACL). Отсоедините оба разъема для вентилятора охлаждения двигателя (FC).

Снимите:

• Клапан системы выделения паров топлива (EVAP) с кожуха вентилятора охлаждения двигателя (FC)
• зажимы шланга и напорную трубу/шланг с правой стороны (только для двигателей с турбонаддувом).

Снимите четыре скобы, закрепляющие проводку на кожухе вентилятора.

Примечание: На некоторых автомобилях имеется три скобы и зажим, закрепляющие проводку на кожухе вентилятора.

Выньте шланг расширительного бачка из держателей в верхней части кожуха вентилятора

Снимите:

• пластмассовый шланг холодильной камеры с кожуха вентилятора.
• оба винта, удерживающих кожух вентилятора.

Отсоедините шланг бачка охлаждающей жидкости от кожуха вентилятора.

Установка вентилятора охлаждения двигателя (FC) и кожуха вентилятора

Осторожно опустите кожух вентилятора и выровняйте его с помощью держателей. Пропустите кабель за держателем (3).Затяните оба винта крепленияВдавите шланг от расширительного бачка в держатель на кожухе вентилятораПереместите зажимы от двух скоб на скобы с двумя защелками (1).Закрепите кабель у кожуха вентилятора с помощью скоб (1) и (2).

Установите:

• продувочный клапан (СР)

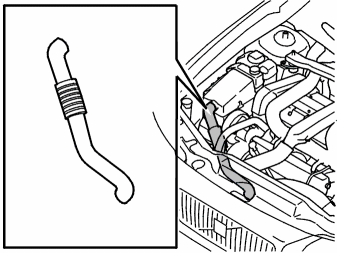

• зажим шланга и напорную трубу/шланг с правой стороны (только для двигателей с турбонаддувом)
• впускной коллектор к корпусу воздухоочистителя (ACL).

Подсоедините разъемы вентилятора охлаждения двигателя.

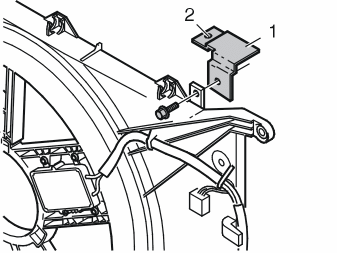

Переместите кронштейн (1) на новый кожух вентилятора.С помощью держателя из набора инструментов (2) установите разъемы для вентилятора на кронштейне.

Замена холодильной камеры, только для некоторых моделей

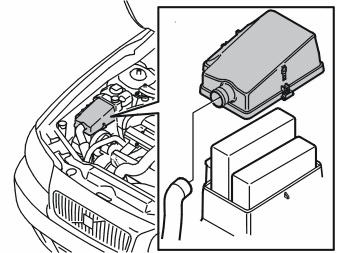

Для автомобилей с номерами шасси в соответствии с таблицей: Замените крышку на холодильной камере (Модуль управления двигателем (ЕСМ), Модуль управления коробкой передач (ТСМ)).

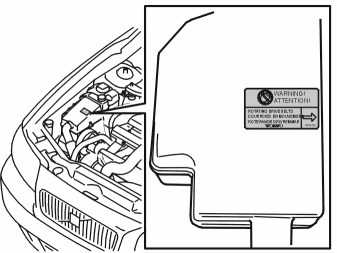

Прикрепите наклейку к крышке холодильной камеры.
