Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | B5202FS | 1996, 1997 |
| 850 | B5204FS | 1996 |
| 850 | B5204FT | 1996, 1997 |
| 850 | B5204T2 | 1996, 1997 |
| 850 | B5234FS | 1996, 1997 |
| 850 | B5234FT | 1996, 1997 |
| 850 | B5234T4 | 1996, 1997 |
| 850 | B5234T5 | 1996, 1997 |
| 850 | B5252FS | 1996, 1997 |
| 850 | B5254FS LH 3.2 | 1996 |
| 850 | B5254FS M 4.3 | 1996, 1997 |
| 850 | B5254FS M 4.4 | 1996, 1997 |
| 850 | B5254T | 1997 |
| C70 Conv (-05) | B5204T2 | 1998 |
| C70 Conv (-05) | B5204T3 | 1998–2000 |
| C70 Conv (-05) | B5204T4 | 2000–2005 |
| C70 Conv (-05) | B5234T3 | 1998–2002 |
| C70 Conv (-05) | B5234T9 | 2003–2005 |
| C70 Conv (-05) | B5244S | 2000 |
| C70 Conv (-05) | B5244T | 2000–2002 |
| C70 Conv (-05) | B5244T7 | 2003–2005 |
| C70 Conv (-05) | B5254T | 1998, 1999 |
| C70 Coupe (-02) | B5204T2 | 1998 |
| C70 Coupe (-02) | B5204T3 | 1998–2000 |
| C70 Coupe (-02) | B5204T4 | 2000–2002 |
| C70 Coupe (-02) | B5234T3 | 1998–2002 |
| C70 Coupe (-02) | B5244S | 2000 |
| C70 Coupe (-02) | B5244T | 2000–2002 |
| C70 Coupe (-02) | B5254T | 1998, 1999 |
| S70 | B5202FS | 1997–1999 |
| S70 | B5204T2 | 1997, 1998 |
| S70 | B5204T3 | 1997–2000 |
| S70 | B5204T4 | 2000 |
| S70 | B5234FS | 1997–1999 |
| S70 | B5234T2 | 1997, 1998 |
| S70 | B5234T3 | 1997–2000 |
| S70 | B5234T4 | 1998 |
| S70 | B5234T7 | 1998–2000 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244T | 2000 |
| S70 | B5252FS | 1997–1999 |
| S70 | B5254FS M 4.4 | 1997, 1998 |
| S70 | B5254T | 1997–1999 |
| V70 (-00) | B5202FS | 1997–1999 |
| V70 (-00) | B5204T2 | 1997, 1998 |
| V70 (-00) | B5204T3 | 1997–2000 |
| V70 (-00) | B5204T4 | 2000 |
| V70 (-00) | B5234FS | 1997–1999 |
| V70 (-00) | B5234T2 | 1997, 1998 |
| V70 (-00) | B5234T3 | 1997–2000 |
| V70 (-00) | B5234T4 | 1998 |
| V70 (-00) | B5234T6 | 1998 |
| V70 (-00) | B5234T7 | 1998–2000 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5244T2 | 2000 |
| V70 (-00) | B5252FS | 1997–1999 |
| V70 (-00) | B5254FS M 4.4 | 1997, 1998 |
| V70 (-00) | B5254T | 1997–1999 |
| V70 XC (-00) | B5244T | 2000 |
| V70 XC (-00) | B5254T | 1998, 1999 |
Специальные инструменты
- 🔧 AGGREGATLYFT (HYDRAULIK)
Примечание: Так как иллюстрации в информации используются для моделей различных лет выпуска и / или различных моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Примечание: Передняя подушка двигателя (коробка передач с ручным управлением): замена
Передняя подушка двигателя (автоматическая коробка передач): замена
Правая подушка двигателя: замена
Задняя подушка двигателя: Замена задней подушки двигателя
Моменты затяжки, крепления двигателя: Моменты затяжки для креплений двигателя
Передняя подушка двигателя, замена
Примечание: Коробка передач с ручным управлением
Примечание: Так как иллюстрации в информации используются для моделей различных лет выпуска и / или различных моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

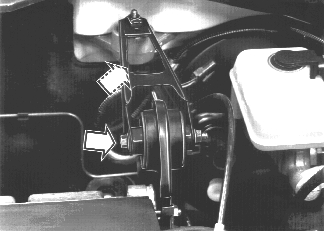

Снимите реактивную тягу
Снимите винт реактивной тяги с двигателя.Слегка ослабьте винт реактивной тяги на креплении кузова и отложите в сторону.

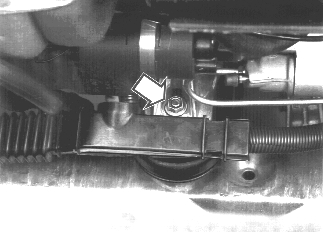

Снимите гайку с подушки двигателя
Снимите:
- винт реактивной тяги
- винт подушки двигателя

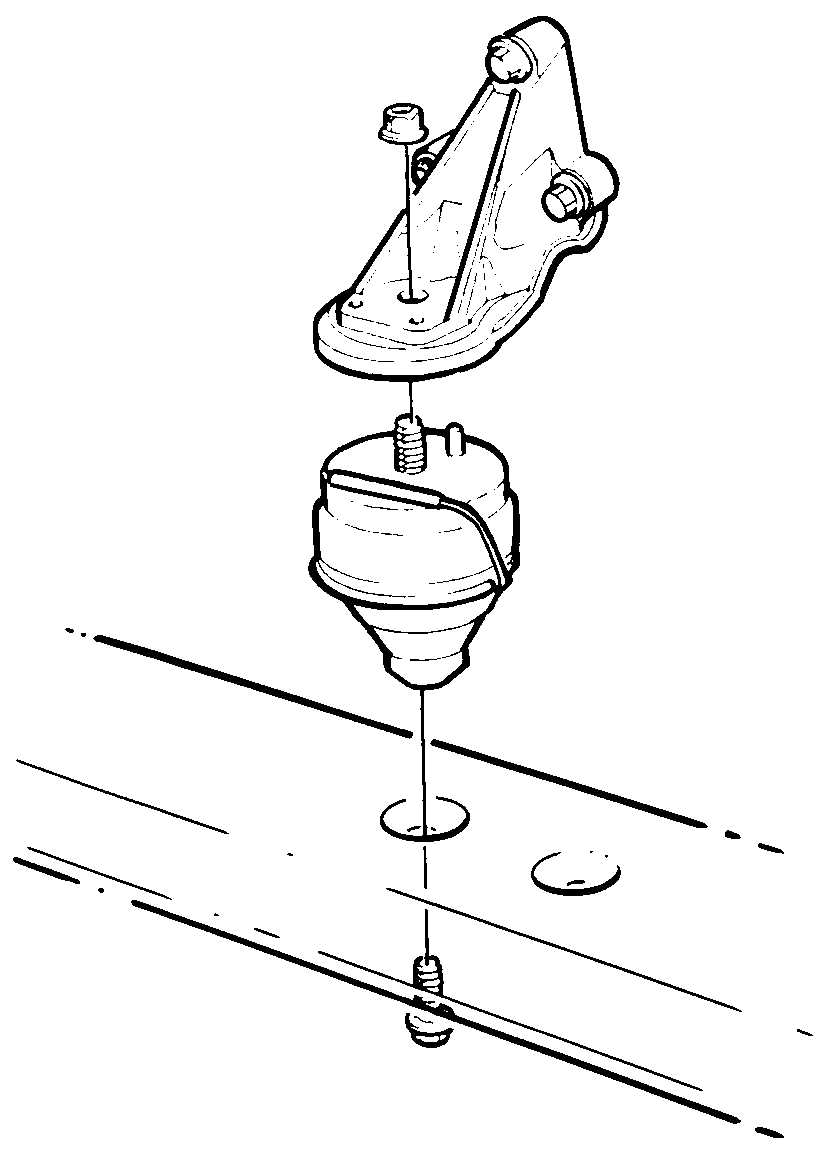

Снимите старую подушку двигателя и установите новую подушку

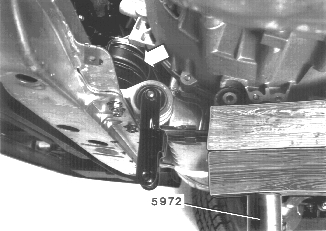

Слегка поднимите двигатель с помощью передвижного домкрата 🔧 AGGREGATLYFT (HYDRAULIK).Снимите старую подушку двигателя и установите новую подушку.
Осторожно: При установке убедитесь, что установочный штифт подушки двигателя установлен правильно.
Установите:
- винт подушки двигателя
- нижние винты реактивной тяги (новые винты).
- гайку подушки двигателя
- верхние винты реактивной тяги (новые винты).
Передняя подушка двигателя, замена
Примечание: Автоматическая коробка передач

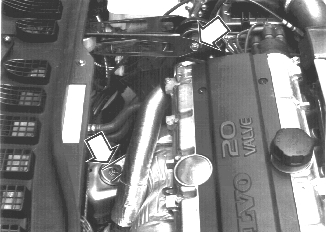

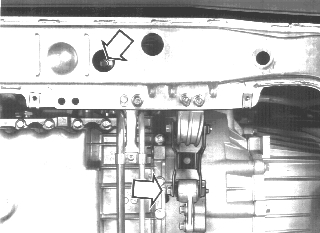

Снимите:
- винт реактивной тяги
- винт подушки двигателя
Снимите:
- вентилятор охлаждения двигателя (FC) согласно операции Электрический охлаждающий вентилятор
- винт реактивной тяги на двигателе, ослабьте (слегка) винт реактивной тяги в креплении кузова, отведите в сторону
Снимите гайку с подушки двигателя и приподнимите двигатель
Снимите гайку с подушки двигателя.Приподнимите двигатель таким образом, чтобы можно было снять подушку двигателя.Используйте деревянную подставку для защиты масляного поддона.
Установите новую подушку двигателя
Опустите двигатель.
Установите:
- гайку подушки двигателя
- верхний винт реактивной тяги
- вентилятор охлаждения двигателя (FC) согласно операции Электрический охлаждающий вентилятор
- нижний винт реактивной тяги
- винт подушки двигателя
Правая подушка двигателя, замена
Снимите правое переднее колесо

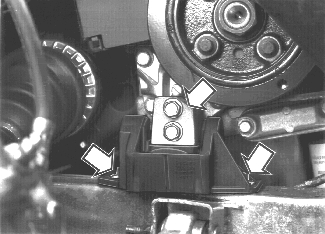

Слегка отогните облицовку крыла в сторону.Удалите четыре винта подушки двигателя.
Установите новую подушку двигателя

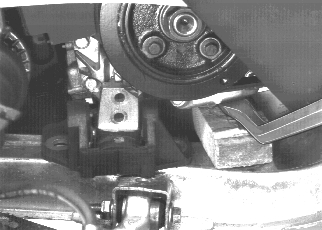

Слегка приподнимите двигатель так, чтобы освободить подушку. Используйте деревянную подставку и монтировку.Установите новую подушку двигателяУстановите облицовку крыла.Установите на место переднее колесо.
Замена задней подушки двигателя

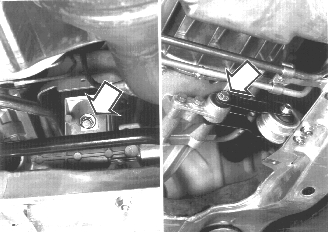

Снимите:
- гайку подушки двигателя
- винт реактивной тяги

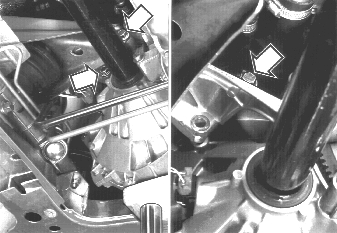

Снимите:
- винт реактивной тяги
- винт подушки двигателя
Поднимите двигатель
Поднимите двигатель на 30 мм максимум. Используйте передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK).Снимите два винта крепления двигателя и слегка ослабьте третий винт.
Осторожно: Поднятие двигателя более, чем на 30 мм, приводит к повреждению левого внутреннего шарнира равных угловых скоростей.
Замените подушку двигателя

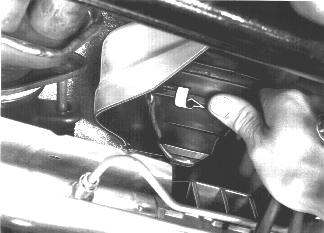

Снимите подушку двигателя, слегка приподняв систему защиты при столкновении и крепление двигателя.Установите новую подушку двигателя и три винта крепления двигателя в коробку передач.
Установите:
- винт подушки двигателя
- новый нижний винт реактивной тяги
- новый верхний винт реактивной тяги
- гайку подушки двигателя

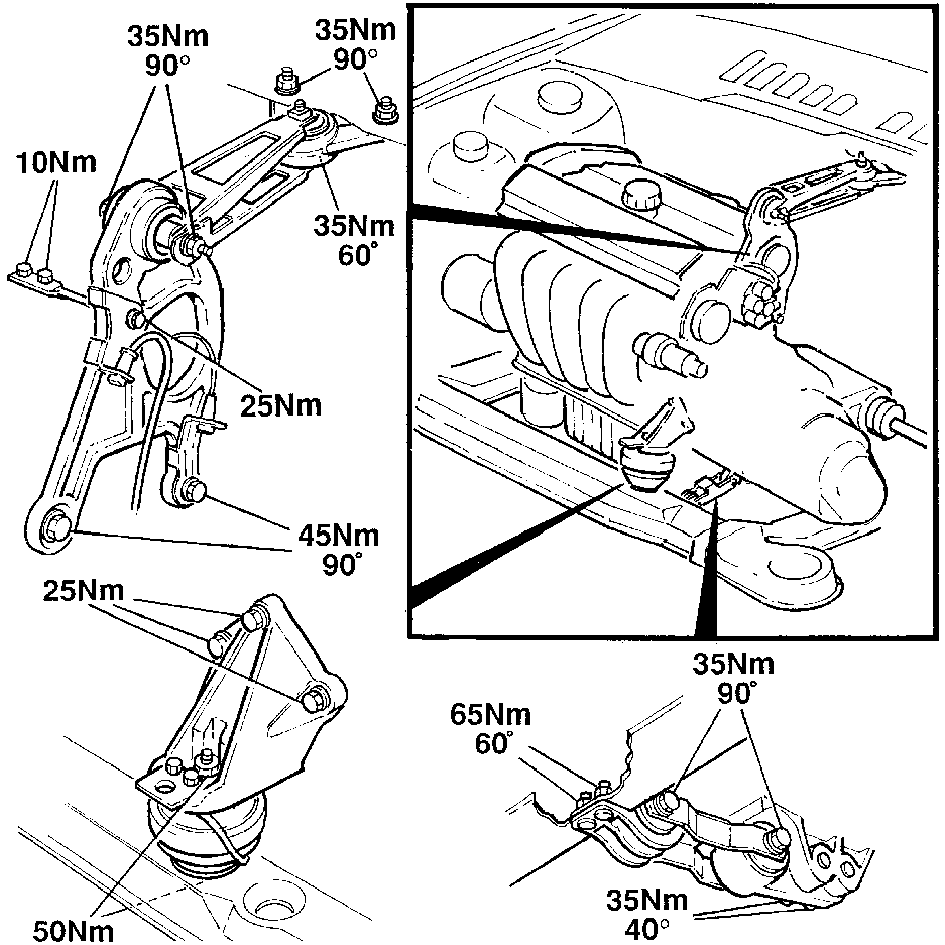

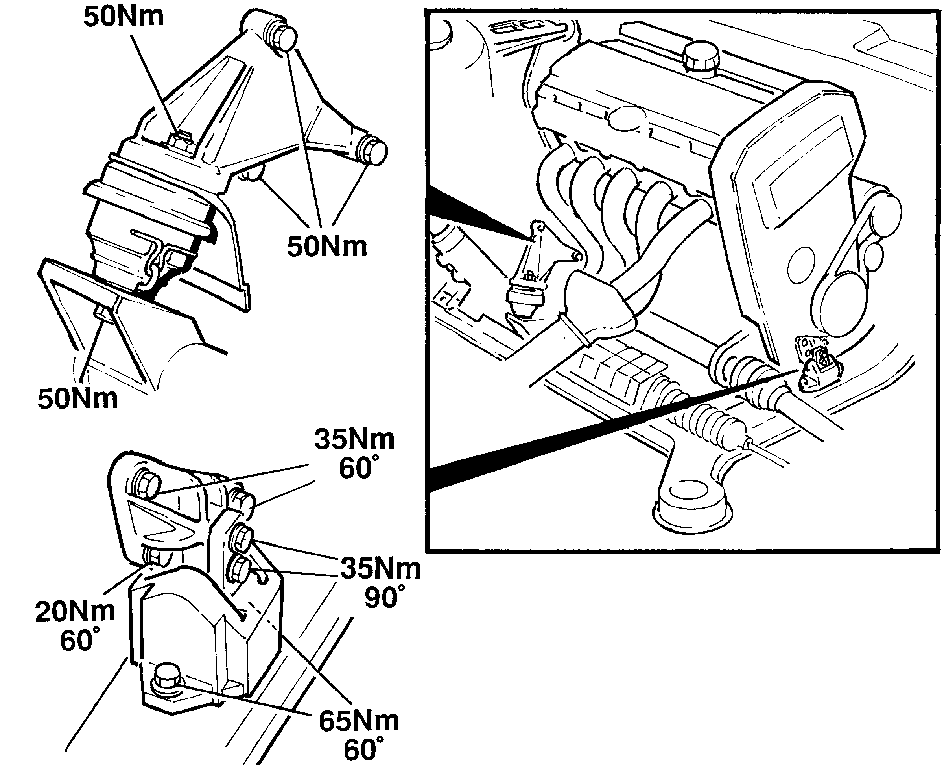

Моменты затяжки для креплений двигателя
