Замена задней подушки двигателя

Снятие реактивной тяги

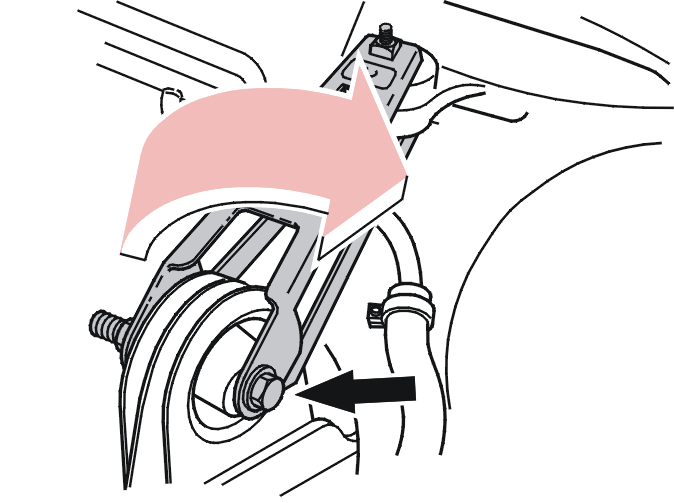

Снимите реактивную тягу.Выверните винт реактивной тяги из двигателя.Сдвиньте реактивную тягу в сторону.

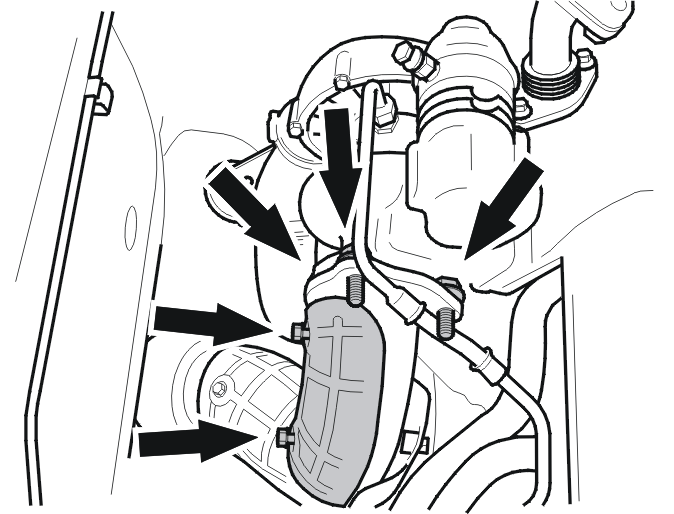

Снимите

• снимите тепловой дефлектор на выхлопной трубе
• гайки соединения выхлопной трубы к турбонагнетателю
• выхлопную трубу. Отодвиньте это в сторону.

Снятие гайки в верхней части подушки двигателя

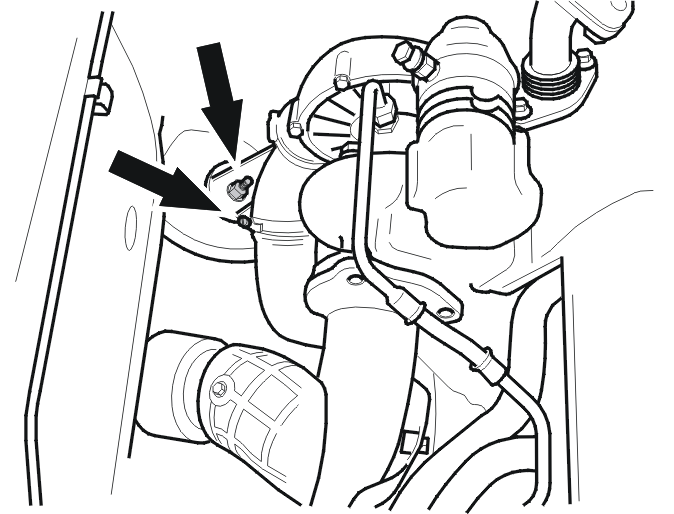

Ослабьте шланговый зажим для трубы подачи нагнетаемого воздуха.Снимите гайку, удерживающую верхнюю кромку подушки двигателя.

Снятие брызговика

Поднимите автомобиль.Снимите брызговик под двигателем.

Снятие трубы подачи воздуха

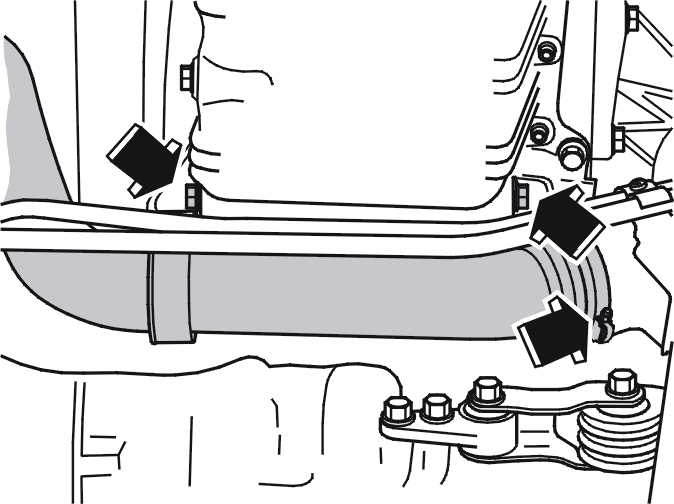

Снимите держатели и шланговый зажим трубы подачи нагнетаемого воздуха.Снимите трубу подачи воздуха.

Снятие крышки двигателя

Выверните винт, удерживающий нижнюю кромку подушки двигателя.

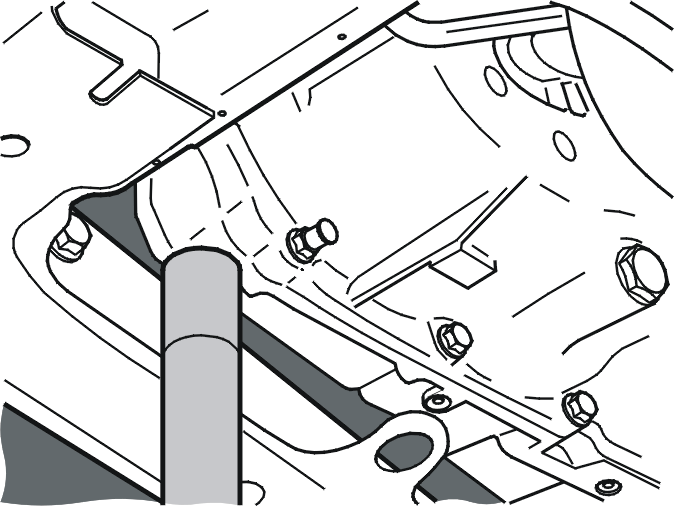

Поднимите заднюю часть двигателя приблизительно на: 25 мм при помощи передвижного домкрата.Снимите подушку двигателя.

Установка подушки двигателя

Установите

• новую подушку двигателя
• новый винт нижнего крепления новой подушки двигателя
• пока не затягивайте.

осторожно опустите двигатель.

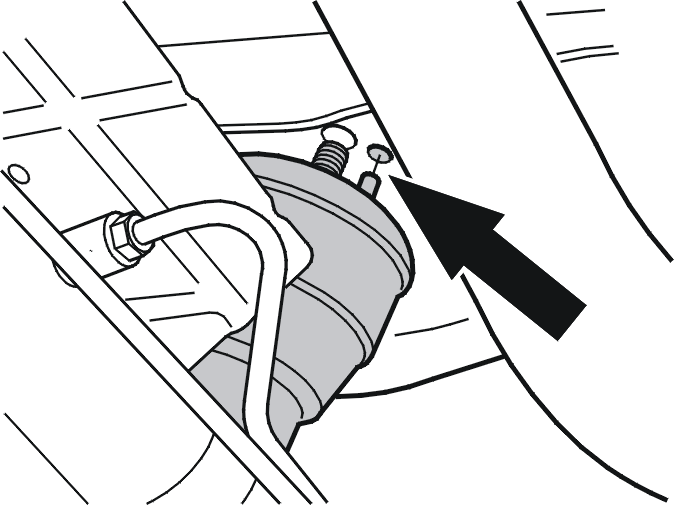

Примечание: Убедитесь, что направляющий штифт для подушки двигателя расположен правильно.

Уберите передвижной домкрат.Затяните нижнее крепление подушки двигателя. Затяните до 50 Н·м.

Установка трубы подачи нагнетаемого воздуха

• Установите трубу подачи нагнетаемого воздуха
• Затяните крепления на двигателе. Затяните до 10 Н·м
• Затяните шланговый зажим на передней кромке.

Установка брызговика

Установите

• брызговик под двигателем.Опустите автомобиль
• гайку, удерживающую верхнюю кромку подушки двигателя
• шланговый зажим трубы подачи нагнетаемого воздуха.

Установка выхлопной трубы

• Установите выхлопную трубу на турбонагнетатель. Используйте новые гайки и новую прокладку
• Смажьте резьбу медной пастой номер 116 1408-8
• Затяните гайки. Затяните до 45 Н·м
• Установите тепловой дефлектор на выхлопной трубе
• Затяните до 10 Н·м.

Установка стабилизирующей скобы двигателя

Установите гайку и винт, крепящие реактивную тягу к двигателю.

Примечание: Используйте новые винт и гайку.

Затяните до 35 Н·м. Дозатяните на угол 90°.Используйте угломер 🔧 VINKELMÄTARE.
