Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S | 1997–1999 |
| S40 (-04) | B4164S2 | 2002–2004 |
| S40 (-04) | B4184S | 1996–1999 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2002 |
| S40 (-04) | B4184S3 | 2002 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4204S | 1996–1999 |
| S40 (-04) | D4192T | 1996–1999 |
| S40 (-04) | D4192T2 | 1999 |
| S40 (-04) | — | 2000 |
| V40 (-04) | B4164S | 1997–1999 |
| V40 (-04) | B4164S2 | 2002–2004 |
| V40 (-04) | B4184S | 1996–1999 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2001, 2002 |
| V40 (-04) | B4184S3 | 2001, 2002 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4204S | 1996–1999 |
| V40 (-04) | D4192T | 1996–1999 |
| V40 (-04) | D4192T2 | 1999 |
| V40 (-04) | — | 2000 |
Автомобили с левосторонним управлением:
Снимите:
- отрицательную клемму аккумулятора
- панель под приборной панелью
- две гайки и механизм и откатите держатель реле в сторону

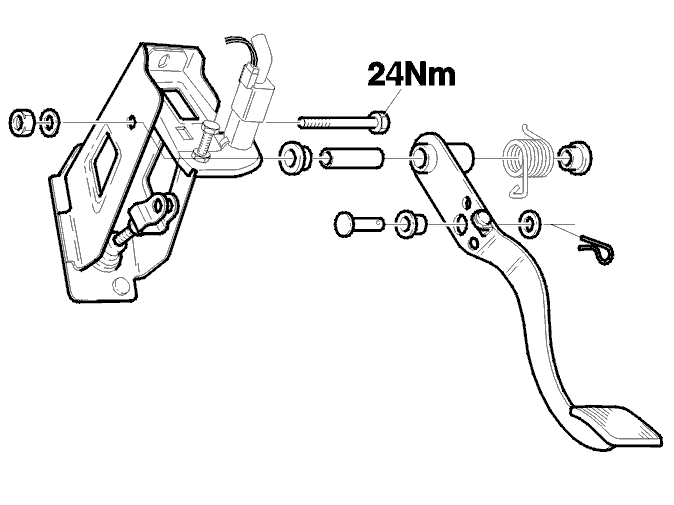

Снимите педаль сцепления
Снимите стопорный зажим, кольцо и штифт с вилки.Отсоедините пружину.Снимите гайку с винта петли.Вытяните винт петли насколько возможно. Одновременно поверните педаль сцепления влево.Выверните из нее винт петли.Снимите педаль сцепления и пружину.
Установите заново / замените компоненты педали сцепления
- смажьте две втулки подшипника и распорную втулку смазкой Volvo номер 1161241-3
- резиновый элемент педали
- резиновый ограничитель
- систему поддержания выбранной скорости, если она есть.
Установите педаль сцепления
Расположите пружину на педали (запишите положение).Установите педаль над вилкой.Установите винт петли слева.Закрепите пружину на месте (над педалью).Установите гайку на винте петли и затяните до 24 Н·м.Проверьте функционирование.Расположите штифт в вилке и установите кольцо и стопорный зажим.Отрегулируйте педаль сцепления, см. операцию Гидравлический цилиндр сцепления со стороны педали, замена.
Установите
- две гайки, держатель реле и механизм. Момент затяжки 10 Н·м.
- панель под приборной панелью.
- отрицательную клемму аккумулятора.
Правостороннее управление:
Снимите педаль сцепления
Снимите панель под приборной панелью.Снимите гайку и кольцо с винта петли. Снимите пружину с педали сцепления.Снимите стопорный зажим, кольцо и штифт с вилки.Вытяните винт петли насколько возможно и одновременно слегка поверните педаль сцепления.Осторожно снимите педаль сцепления вниз.
Установите заново / замените компоненты педали сцепления
- смажьте две втулки подшипника и распорную втулку смазкой Volvo номер 1161241-3
- резиновый элемент педали
- резиновый ограничитель
- систему поддержания выбранной скорости, если она есть.
Установите педаль сцепления
Расположите пружину на педали (запишите положение).Установите педаль над вилкой.Установите винт петли слева.Закрепите пружину на месте (над педалью).Установите гайку на винте петли и затяните до 24 Н·м.Проверьте функционирование.Расположите штифт в вилке и установите кольцо и стопорный зажим.Отрегулируйте педаль сцепления, см. операцию Гидравлический цилиндр сцепления со стороны педали, замена.Установите заново приборную панель.
