Замена насоса охлаждающей жидкости (B4204T2 CVVT)

Слив охлаждающей жидкости

См. Замена охлаждающей жидкости.

Снимите:

• Крышку двигателя
• Верхнюю и нижнюю крышки распределительного механизма
• Холостой шкив
• Правое переднее колесо.

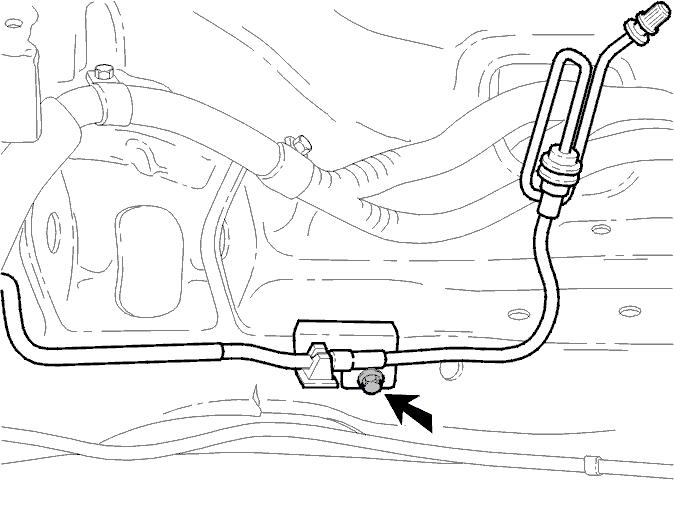

Слегка ослабьте облицовку крыла.Снимите защитную панель с передне-заднего элемента конструкции.Проверните коленчатый вал до совмещения меток.

Снимите:

• Верхнюю крышку распределительного механизма.

Снимите ремень распределительного механизма. Сдвиньте ремень распределительного механизма в сторону, см. Замена зубчатого ремня (ремня распределительного механизма).Сожмите успокоитель натяжного устройства с помощью инструмента для стяжки.Снимите натяжной шкив.

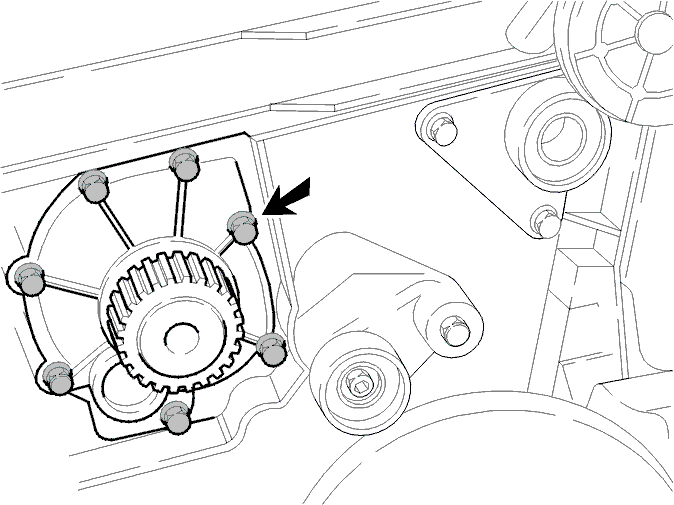

Снятие насоса охлаждающей жидкости. Очистка поверхностей прокладки и сопрягаемых поверхностей

Тщательно очистите блок цилиндров. Удалите все остатки прокладки.

Установка насоса охлаждающей жидкости

Используйте новую прокладку.Затяните винты до 20 Н·м.

Установите:

• Натяжной шкив
• Ремень распределительного механизма, см. Замена зубчатого ремня (ремня распределительного механизма)
• Верхнюю крышку распределительного механизма.

Удалите штифт блокировки из блока успокоителя натяжного устройства.Поверните коленчатый вал на два оборота. Убедитесь, что все отметки совпадают.

Установите:

• Верхнюю и нижнюю крышки распределительного механизма
• Правое переднее колесо, см. Двигатель без турбонагнетателя в комплекте с коробкой передач, м онтаж
• Защитную панель передне-заднего элемента конструкции
• Крышку двигателя и брызговик под двигателем
• Крышку лонжерона.

Заполните охлаждающей жидкостью, см. Замена охлаждающей жидкости.
